Systém držáků SATJAM Solar slouží k uchycení nosných rámů fotovoltaických a teplovodních solárních panelů na krytiny SATJAM. Držák je elegantní, plně funkční a navíc se snadnou instalací. Lze jej použít na nové i staré střechy všech sklonů, a to bez nutnosti jakýchkoliv dalších úprav.
Pro jaké krytiny je určen a jak funguje kotvení

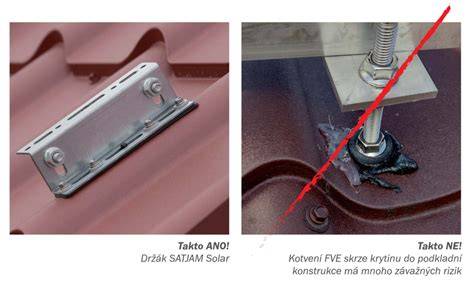

Primárně je držák určen na profilované krytiny SATJAM Roof, Grande, Trend, Taurus, Arad, Reno, York a střešní trapézové plechy. Držák SATJAM Solar se kotví přímo do plechové krytiny, a to pomocí systémových šroubů s těsněním. Pro řádné fungování v této unikátní expozici bylo nutno systémové šrouby a držák exaktně navrhnout a vyrobit ze speciálních materiálů. Triviálně vyhlížející systém je proto chráněn třemi průmyslovými vzory.
Jedinečný je zejména speciální systémový šroub 6,3 x 19 mm, dodávaný v sadě se speciálním těsněním. Díky němu dostačuje kotvení pouze do horní vlny krytiny a bezpečné upevnění fotovoltaiky je zajištěno. Pro řádné fungování v této unikátní expozici bylo nutno systémové šrouby a držák exaktně navrhnout a vyrobit ze speciálních materiálů.
Instalace a počet držáků: co říkají tabulky a praktické postupy
Navrhnout správný počet držáků SATJAM Solar je snadné. Pomocníkem jsou tabulky, které jsou součástí montážního návodu. Z tabulek je zřejmé, že nutný počet držáků (i přes jejich subtilnost a kotvení pouze do plechu krytiny) se nijak neliší od jiných druhů kotvení. Jejich cena díky tomu není nijak dramatická a tvoří jen zlomek z pořizovací ceny celého fotovoltaického zařízení. Investor tak získává za rozumnou cenu garanci, že střecha bude dál spolehlivě plnit svou funkci a současně, že je drahá technologie bezpečně zajištěna.
Kde najít víc informací? Šrouby a těsnění k držáku solar Rombo Met. Spoj. materiál a těs. k držáku solár. Spoj. materiál a těs. k držáku solár. Šrouby a těsnění k držáku solar Rombo Met. 13. 3. 2023.
Bezpečnost, flexibilita a výhody pro plechové střechy
Držák je určen pro spojení nosných rámů a působí jako robustní propojení mezi krytinou a nosnou konstrukcí FVE. Pro krytinu SATJAM Rapid a pro falcovanou krytinu s dvojitou stojatou drážkou jsou určeny držáky, které se montují na zámek/drážku krytiny. Průchody pro vedení médií (elektrické energie, vody) jsou řešeny typovými prostupovými prvky pro jednotlivé krytiny. Po drobné úpravě jsou použitelné odvětrávací tašky, běžně se používají pryžové prostupové manžety malých průměrů (například M1), ale také anténní prostupy.
Na boom fotovoltaiky jsou střechy SATJAM připraveny. Kvalitní systémové řešení SATJAM Solar, chráněné průmyslovým vzorem, je po všech stránkách dovedeno k dokonalosti. Více informací k sortimentu držáků SATJAM naleznete zde.
Všeobecné použití a kompatibilita s jinými krytinami
Obecně je ale schopen bezpečně připevnit fotovoltaickou instalaci také na obdobné plechové střešní krytiny ostatních výrobců, a to z ocelového plechu tloušťky min. 0,5 mm nebo z hliníkového plechu tloušťky min.
Střešní držák pro falcovaný plech je určen pro bezpečné uchycení nosných hliníkových profilů na střechy s falcovanou plechovou krytinou. Držák je vhodný pro montáž solárních panelů na rodinných domech, komerčních objektech i průmyslových budovách s falcovanou střechou. Robustní provedení zajišťuje pevné spojení mezi střešní krytinou a nosnou konstrukcí fotovoltaické elektrárny.
