Vedení elektrických kabelů a datových sítí v jedné liště či v jedné trubce vyvolává řadu otázek z hlediska bezpečnosti, provádění instalací a dodržování norem. Text sbírá a uceluje informace z poskytnutého černoviku bez doplňujících faktů, které v něm nejsou. Následuje systematické rozdělení do témat a jejich výklad, doplněný krátkými přehledy a praktickými ukázkami, jak postupovat při montáži a provozu.
Obecný rámec a základní požadavky na ukládání kabelů
Elektroinstalační trubky je nutno ukládat tak, aby byly zachovány těsnost a krytí soustavy. Vnitřní povrch elektroinstalačních trubek, jakož i stavebních dutin musí být hladký a jejich spoje i konce musí být upraveny tak, aby nepoškodily vtahované nebo vkládané vodiče. Elektroinstalační trubky musí být zaústěny do instalačních krabic, krabicových rozvodek, přístrojů, skříní apod. tak, aby kovové pláště trubek byly zakončeny ve vstupních hrdlech a dovnitř byly zavedeny jen izolační vložky trubek nebo izolační trubky se zarovnanými konci a zaoblenými hranami, popř. izolační vývodky. Vyústění trubek musí být zakončena izolačními vývodkami.
Pravidla pro fyzické vedení kabelů
Velikost elektroinstalačních trubek, lišt, kanálů apod. Vodiče různých proudových soustav s různým napětím a různých proudových obvodů se nesmějí vtahovat do jedné trubky mimo následující případy a uspořádání. Do společné trubky lze klást řídící, sdělovací i zvláštní obvody, pokud jiné předpisy nestanoví jinak a pokud tím netrpí přehlednost obvodů a bezpečnost provozu. Použité vodiče musí být řádně označeny, aby nemohlo dojít k jejich záměně. Pomocné proudové obvody mohou být v jedné trubce s obvodem silovým, napájejícím totéž zařízení. Pro vodiče obvodu SELV a PELV uložené v trubce platí požadavky uvedené v normě ČSN 33 2000-4-41 ed. každý obvod musí mít svůj vlastní nulový, střední, popř. vodiče uložené ve společné trubce musí být dimenzovány a jištěny se zřetelem k seskupení vodičů pod společným obložením (s výjimkou obvodů v bytových instalacích podle normy ČSN 33 2130 ed.
Montáž a rozmístění v praxi: křižování, souběh a izolace
Při ohýbání trubek na montáži se smí světlý průřez zmenšit jen tak, aby se vodiče mohly lehce a bez poškození protáhnout. Poloměr zakřivení má být roven aspoň 10násobku světlosti trubky. Na vedení v trubkách se musí používat příslušenství trubek (spojek, kolen, vývodek, krabic, rozvodek apod.) vhodného pro daný druh elektroinstalačních trubek a zaručujících potřebnou ochranu vodičů i těsnost soustavy. Krabice a rozvodky musí vyhovovat danému prostředí stejně jako použité trubky. Musí být dostatečně prostorné a musí se při montáži osadit tak, aby se daly kdykoliv snadno otevřít a opět zavřít. Mají být pokud možno mimo dosah; v dosahu umístěné krabice a rozvodky musí mít víčka a kryty odnímatelné pouze nástrojem. Délka úseku v trubkách mezi sousedními krabicemi nebo rozvodkami, popř. při křižování a souběhu se mohou trubky jednotlivých vedení navzájem dotýkat. Při křižování a souběhu vedení v trubkách s můstkovými vodiči, s jednožilovými vodiči, kladenými do omítky nebo na povrchu, mohou být obě vedení kladeny i bez mezer.
Ochranná a izolační opatření při výběru a použití
Jako další požadavky pro souběh a křižování vedení v trubkách s kabely platí požadavky normy ČSN 33 2000-5-52 ed. Zdravím, chcel by som sa opýtať skúsenejších ohľadom ťahanie UTP kábla hneď vedľa elektrického kábla na svetlo, niečo málo som aj našiel... Jednotné závěry popisují, že odstup, stínění a vhodné koncovky hrají klíčovou roli pro bezpečnou a spolehlivou instalaci. V textu se opakuje, že samotná norma a praktické zkušenosti doporučují omezení souběhu a použití vhodných ochranných prvků, zejména při venkovních či exteriérových instalacích.
Ochrana proti rušení a volba kabeláže
Aby nedocházelo k rušení mezi silovými a datovými vedeními, bývá obvyklé doporučení u datových kabelů používat stíněné varianty a v některých případech i oddělovací přepážky v lištách. V částech zaslaných textu se uvádí, že ploché kabely a jejich vhodnost je diskutována, a že v některých prostředích mohou být výhodou stíněné kabely nebo systémy s přepážkami k minimalizaci vzájemného ovlivňování. existují poznámky, že stínění musí být kvalitně zapojeno a že v některých větách se zmiňuje, že ploché kabely jsou považovány za méně vhodné pro některé instalace.
V některých pasážích textu se objevují doporučení volby outdoorových FTP/FTP kabelů pro venkovní prostředí a potřeba jejich uzemnění na jedné straně systému; na druhé straně se zmiňuje, že pojítko mezi datovým a silovým systémem by mělo být dostatečně odděleno a chráněno proti zasažení bleskem. Dále se uvádí, že pro optický datový svazek je třeba zvažovat využití optiky jako bezpečné alternativy.
Mezioborový pohled na souběh a rizika
V diskuzích o souběhu a křížení mezi silovým a datovým vedením se objevují názory, že při souběhu délek, napětí a frekvencí mohou vznikat nežádoucí efekty, a proto se doporučuje dodržovat vzdálenosti a používat vhodné ochranné prvky. Uvádí se, že norma ČSN EN 50174-2 a případně ČSN EN 50174-3 popisují specifické odstupy při krizení a souběhu datových kabelů s vedením VN (vysoké napětí) nebo s vodiči v zemi, a že v některých případech je doporuována izolace a chraňující trubka/kanál. Zmiňované pasáže dále naznačují, že v některých sektorech je vhodné zvažovat i alternativu v podobě optických vláken.
Praktické poznámky k montáži na půdě a v lištách
Otázky typu vedení datových a silových kabelů v jedné liště na půdě, vystavené vysokým teplotám (např. 40-50°C), jsou řešeny v některých částech textu s názornými poznámkami, že na půdě bývá vhodné vyhnout se vedení silových a datových kabelů ve stejné liště bez oddělovací přepážky, zvláště při delších trasách a vyšším proudovém zatížení. Doplňující zkušenosti z praxe ukazují, že při krátkých vzdálenostech by spojení datových a silových vodičů v jedné liště nemuselo představovat zásadní problém, avšak obecně by mělo být respektováno rozdělení a zajištění chlazení. Uvedené poznámky se často objevují ve formě názorů z různých odborníků a v kontextu doporučení norem a bezpečnostních pravidel.
Technické shrnutí a doporučení pro instalaci
Provedena je rada používat stíněné datové kabely v prostředích s větším rušením a vyvarovat se souběhu silového kabelu a datového kabelu bez ochranné přepážky. Vysoké napětí v datové liště je třeba řešit oddělením a riziko průrazu izolační vrstvy se snižuje správně navrženým vedením a volbou koncových prvků. V případě venkovního prostředí se doporučuje uzemnění a použití vhodných koncových prvků s ochrannými prvky. Pokud je cílem minimálního rizika a zajištění bezprostředního provozu, lze uvažovat o oddělení vodičů a volbě kvalitních trubek, krabic a přepážek. V některých pasážích se objevují i zmínky o možnosti přechodu na optickou síť, pokud by to bylo žádoucí pro minimalizaci rušení.
Vizualizace a multimediální doplňky

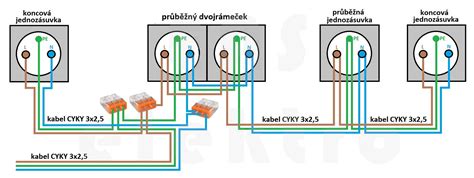

Pro lepší pochopení lze k textu doplnit vhodné obrázky či videa, která ukáží uspořádání kabeláže, principy oddělení a možnosti zapojení. Níže uvedené prvky slouží jako doplnění a neobsahují nové informace mimo rámec černoviku.
Rozdíl mezi sběrnicemi a svorkovnicemi
Metadatové shrnutí o obsahu
Článek shrnuje zásady ukládání a ochrany vodičů pomocí lišt, trubek a stavebních dutin, s důrazem na správné provedení a bezpečnost. Rozebírá pravidla pro souběh a křižování vedení, volbu kabelů, izolaci i ochranu proti rušení a uvádí praktické poznámky k montáži v různých prostředích, včetně půdních prostor a exteriéru.
