Předstěnové instalační systémy Geberit umožňují uvolnění půdorysné dispozice koupelnového prostoru při instalaci závěsných zařizovacích předmětů, jako jsou záchodové mísy a umyvadla, a to i v prostředí sádrokartonových příček. V článku představíme hlavní principy, typy prvků a jejich možnosti využití v lehkých konstrukcích.
Co jsou předstěnové instalační systémy Geberit a k čemu slouží
Předstěnové instalační systémy spočívají ve vedení potrubí po povrchu stěn a jeho dodatečném zakrytí zděnou přizdívkou nebo sádrokartonovou konstrukcí. Stěny potom nejsou oslabovány drážkami a omezí se přenos hluku z potrubí do konstrukcí stavby. Časté je také vedení potrubí v dutinách sádrokartonových příček, které však musí mít dostatečnou tloušťku.
Montážní prvky se osazují na zděnou stěnu nebo do nosných profilů sádrokartonové příčky a slouží k připevnění závěsných zařizovacích předmětů. Připevnění a obezdívání musí být provedeno podle návodu a prvky mají připravené všechny potřebné připojovací body pro napojení na potrubí vodovodu a kanalizace. Pro vodovodní potrubí je důležitá tepelná izolace a pro plastové kanalizační potrubí obal plstěným pásem nebo vlnitou lepenkou, aby byla umožněna tepelná roztažnost.
Hlavní typy předstěnových systémů Geberit a jejich vhodné použití
Geberit nabízí několik variant pro různé stavební podmínky:
- Duofix - univerzální montážní prvek pro lehké sádrokartonové příčky i pro instalaci před masivní stěnu, rychlá montáž za použití čtyř upevňovacích bodů, rám z ocelového profilu a výškové nastavení pomocí stavitelných podpěr.
- Duofix Special - varianta do podlahy s možností odsazení od zadní stěny, vhodná pro montované dřevostavby a bytové jádra; obsahuje předem připravené vývody pro odpad, vodu a zařizovací předmět.
- Duofix Geberit rohový - rohová montáž vhodná pro atypické půdorysy a omezený prostor; umožňuje nastavení šíře rámu a práci v rohu, s možností montáže bez opěrné zdi díky vzpěře a úhlu instalace 30°-60°.
- Kombifix a Sanbloc - varianty pro zazdění do masivní konstrukce, poskytují pevné uchycení do tradičních zděných stěn.
- Další prvky - pro závěsné WC, umyvadla a další zařizovací předměty, se zabudovanými vyústěními pro napojení na vodu a odpad; některé varianty umožňují jednoduché demontáže při rekonstrukcích.
Geberit Duofix (obr. 2) je popsán jako víc než jen univerzální a rychle použitelný montážní prvek pro suché procesy. Přispívá k akustické a protipožární ochraně a je určen pro montáž do lehkých sádrokartonových příček nebo k instalaci před masivní stěnu. Montáž je mimořádně rychlá s použitím jen čtyř upevňovacích bodů. Rám prvku je z ocelového profilu, s možností výškového nastavení a rohové provedení pro specifické situace.
Speciální verze Duofix Special a rohové řešení
Duofix Special má veškeré vývody pro napojení odpadu, vody a zařizovacího předmětu pevně fixovány, což zjednodušuje montáž a omezuje chybné napojení. Rohový montážní prvek Duofix Geberit umožňuje rohovou montáž v půdorysně atypických prostorech a rozličné koncepce v rekonstruovaných objektech. Variabilita rohového Duofixu se projeví nejen v novostavbách, ale i při rekonstrukci starších objektů, kde často panuje nepravidelný půdorys a vedení instalací komplikuje standardní řešení.
Další výhodou je možnost rohové montáže bez opěrné zdi díky vzpěře, která umožňuje instalaci pod úhlem 30°-60°. To otevírá možnosti pro netradiční prvky v interiéru, například falešné rohy vedle vany či sprchy.
Bezpečnost, úspory a údržba při použití předstěnových systémů
V závislosti na konstrukci mohou být rohové prvky nastaveny tak, aby vyhověly požadavkům na výšku WC pro starší nebo zdravotně handicapované uživatele. Vzdálenosti a rozměry jsou řešeny dle konkrétního modelu a doplňků; některé komponenty umožňují snadné demontáže servisních prvků a údržbu bez nutnosti rozsáhlé rekonstrukce stěn.
Všechny montážní prvky Geberit pro WC a další zařizovací předměty disponují vypracovaným systémem pro napojení na vodovod a kanalizaci, což usnadňuje správné a bezpečné propojení. Záruční doba na všechny montážní prvky Geberit je 5 let (při montáži proškolenou firmou).
Montáž a postup při instalaci
Instalace začíná montáží montážních prvků na zděnou stěnu nebo do nosných profilů sádrokartonové příčky. Poté se připevní rám a vyrovná podle vodováhy, napojí se přívod vody a odpad. Při obezdívání a obkládání nesmí dojít k poškození prvku. Montážní prvky Duofix Special a další varianty umožňují napojení na odpad, vodu a zařizovací předmět v rámci jedné konstrukce, což zjednodušuje proces a snižuje riziko chyb.
U potrubí v drážkách pod omítkou bývá nutné zvážit technické řešení. Uvedené prvky jsou navrženy tak, aby minimalizovaly nutnost provádění velkých zásahů do stěn a zároveň umožnily snadný servis a demontáž.
Praktické tipy pro uživatele
Pro starší a zdravotně handicapované uživatele je výhodou oddálené ovládání splachování vyvedené na vhodné místo, včetně možnosti ovládání tlačítka nohou. Oddálené ovládání lze řešit pneumatickou či elektrickou cestou a výrazně usnadňuje užívání závěsného WC.
Vysoká variabilita Duofixu a rohových prvků umožňuje realizovat netradiční prvky v prostoru koupelny a vytvářet falešné rohy či oddělené zóny bez nutnosti nejprve vyzdít příčku a následně instalovat předstěnový prvek.
Krátká rekapitulace výhod

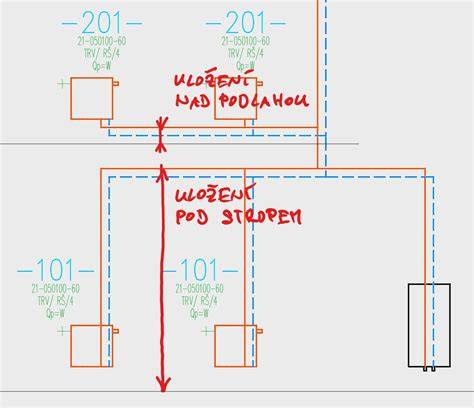

Geberit předstěnové instalační systémy umožňují uvolnění půdorysné dispozice hygienických zařízení a vedení potrubí nad podlahou až do vzdálenosti 4 m, zatímco zajišťují pevné a bezpečné uchycení zařizovacích předmětů a vhodnou akustickou izolaci. Pro WC jsou k dispozici široké možnosti ovládání a různá provedení tlačítek pro splachování, včetně variant pro starší a handicapované uživatele.
