Izolační transformátor známý také jako bezpečnostní transformátor, je zařízení, které dosahuje galvanického oddělení obvodů elektrickým oddělením vstupního vinutí od výstupního vinutí.Mezi jeho hlavní použití patří opravy strojů, údržba, ochrana před bleskem a filtrace, která zabraňuje náhodnému úrazu elektrickým proudem. Oddělovací transformátor je transformátor 1:1, který může mít jednofázový 220V nebo třífázový 380V vstup a výstup. Jeho princip je založen na elektromagnetické indukci a elektrickým oddělením vstupního a výstupního vinutí zabraňuje kontaktu s elektricky nabitými tělesy nebo kovovými částmi, které jsou pod napětím v důsledku poškození izolace. Jeho hlavní funkcí je izolovat primární napájecí obvod a zajistit, aby sekundární obvod plul k zemi, a zaručit tak bezpečnost spotřeby elektrické energie.
Když je sekundární strana nezatížená, je na primární straně pouze hlavní magnetický tok (í0), který se nazývá budicí proud. Když je na sekundární straně zatěžovací proud (í2), vytváří se v železném jádře magnetický tok, který udržuje hlavní tok stabilní. Proud tekoucí na jedné straně se dělí na budicí proud a proud, který vyrovnává í2. Funkce konverze napětí: umožňuje konverzi vstupního a výstupního napětí pro splnění různých požadavků na napětí.Filtrační a antiinterferenční funkce: díky koncentricky umístěnému původnímu a sekundárnímu vinutí a elektrostatickému stínění poskytuje vysoký antiinterferenční výkon a chrání zařízení.

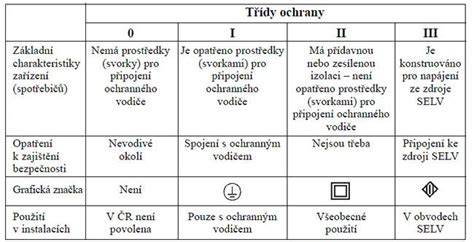

Hlavní úlohy a výhody bezpečnostních izolátorů
Bezpečnostní ochrana: Předejděte riziku úrazu elektrickým proudem a úrazu elektrickým proudem, zajistěte osobní bezpečnost.
Ochrana před bleskem: Účinná ochrana před bleskem, ochrana zařízení před poškozením bleskem.
Filtrování a redukce šumu: Potlačení šumu v napájecí síti, které zaručuje stabilní provoz zařízení, tzv. Jednofázové nebo třífázové transformátory s přirozeným chlazením se vyrábějí podle normy ČSN EN 61 558 a jsou určeny pro trvalé zatížení. Jádra transformátorů jsou složená z transformátorových plechů typu EI, UI, 3EI nebo jiného provedení. Kostry cívěk jsou vyrobené z umělé hmoty nebo skládané z izolačních desek a mohou být jednokomorové, dvoukomorové nebo speciální konstrukce. Transformátory vyrábíme ve třídě izolace B nebo F a v některých případech až ve třídě H. Vstupní a výstupní napětí je vyvedeno na pájecí oka, špičky, různé typy svorkovnic nebo volnými vodiči. Převod napětí je proveden podle požadavků zákazníka v libovolné kombinaci od 1 V do 1 000 V. Na cívce může být více vstupních či výstupních vinutí, která mohou mít vyvedené odbočky. Transformátory s jednokomorovými cívkami je možné vyrobit se stínícím vinutím.
Materiály a konstrukční řešení izolace
Jádrem izolace jsou různé typy materiálů: izolační papíry, tenké elektrické folie a kompozitní materiály. Izolační papíry představují základní vrstvy pro mezizávitovou a mezivrstvé izolace; kabelový papír, krepový papír a kosočtvercový dávkovací papír se běžně používají v konvenčním transformátorovém izolačním papíru. Elektrické fólie zahrnují polyesterovou fólii a polyimidovou fólii, které lze také použít pro izolaci vodičů a mezivrstvu v transformátorech. Elektrický kompozitní materiál je vyroben spojením vláknitých materiálů na jedné nebo obou stranách fólie a může být použit jako mezivrstva izolace ve svitcích vinutých za sucha. Po napuštění pryskyřicí se používá jako mezivrstvová izolace. NHN je v současnosti nejkvalitnější tenkovrstvý izolační materiál s vynikající tepelnou odolností, lepšími dielektrickými vlastnostmi, menší absorpcí vody a vynikající odolností proti vlhkosti.
Izolační lepenka je vyrobena z čistého sulfátového dřevitého papíru a používá se pro podložky pro olejovou mezeru, olejové mezery, přepážky, lepenkové trubky a další. Obvyklá tloušťka je 1.0-6 mm; dle hustoty se dělí na lepenku nízké (T3), střední (T1) a vysoké hustoty (T4). Papír s nízkou hustotou má vysokou absorpci oleje a špatné mechanické vlastnosti, zatímco karton T4 nachází široké uplatnění v různých konstrukčních částech izolace. Polypropylenová fólie (PP) se vyrábí extruzí a nabízí nízkou hustotu a vysokou pevnost, s tloušťkami 0.06 mm a méně a hustotou 0.89-0.92 g/cm3.
Suché transformátory a jejich izolační systémy

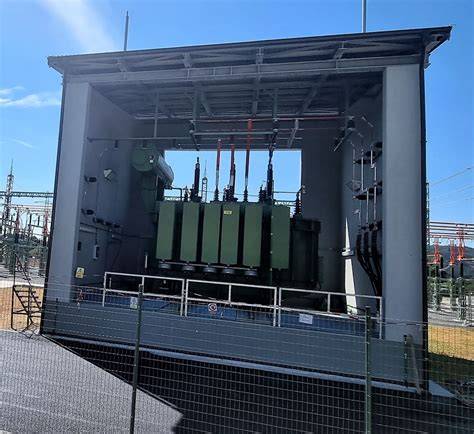

Transformátorový olej a izolace papíry jsou hlavními izolačními materiály pro cívky ponořené v oleji, zatímco pryskyřice a kompozitní materiály jsou hlavními izolačními materiály pro cívky suchého transformátoru. Lamináty představují vrstvené izolace z papíru, tkaniny a dřevěné dýhy; mezi jejich výhody patří odolnost proti olejům, plísním a korónovému výboji. Elektrické tenké filmy a kompozitní materiály zajišťují vysoké dielektrické vlastnosti a nacházejí uplatnění jako mezivrstva ve vinutích suchých transformátorů. Izolační systémy hrají významnou roli ve fungování suchých transformátorů, které se liší od olejových tím, že používají vzduch a izolační materiály pro chlazení a izolaci.
Co přináší klíčové výhody izolačních systémů u suchých transformátorů? Za prvé pomáhají udržovat transformátor v chladu a zabraňují přehřátí, což prodlužuje životnost a snižuje provozní náklady. Za druhé izolace předcházejí elektrickým poruchám a zvyšují bezpečnost provozu. Dále snižují hlučnost a podporují energetickou účinnost. Společnost Dingxin Electric klade důraz na kvalitní izolační materiály, aby poskytovala nejlepší izolaci pro suché transformátory a zákazníkům zajišťovala lepší výkon a bezpečnost.
Jak vybrat správné izolační materiály pro suché transformátory?
Nabídky izolačních materiálů mohou být široké a ne všechny volby odpovídají požadavkům. Je vhodné zaměřit se na spolehlivé dodavatele, například Dingxin Electric, kteří nabízejí širokou škálu izolačních materiálů pro transformátory a pomohou vybrat vhodnou variantu podle požadavků. Důležité je zvážit typ izolace, teplotní odolnost, trvanlivost, certifikace a záruku. Kromě toho je užitečné sledovat recenze a konzultovat s odborníky, aby byly vybrány materiály s nejlepšími vlastnostmi pro dané prostředí a provoz. Nakonec je cílem zajistit dlouhodobý bezproblémový provoz a bezpečnost.
Jaké jsou nejnovější trendy v technologii izolace pro suché transformátory?
Technologie izolace pro suché transformátory se neustále vyvíjí, přičemž nové trendy zvyšují bezpečnost a účinnost. Jedním z trendů je použití pokročilých materiálů, které jsou lehké a pevné a odolávají vyšším teplotám a vlhkosti. Společnosti jako Dingxin Electric jsou na čele vývoje a nabízejí nejnovější možnosti. Dalším trendem je posun k ekologicky šetrným izolačním materiálům s nižším dopadem na životní prostředí, které stále poskytují vynikající izolační vlastnosti. Dále se prosazují chytřejší izolační systémy, které dokážou sledovat svůj stav a včas upozornit na údržbu, čímž se předchází problémům a udržuje provoz suchých transformátorů bezproblémový. Každý z těchto trendů slouží k lepším produktům a spokojenějším zákazníkům.
Izolační materiály, jako papír, olej a pryskyřice, se používají k izolaci jádra a cívek transformátoru. Jednou z hlavních výhod dobře izolovaného transformátoru je jeho dlouhověkost. Správně izolované transformátory mohou vydržet desítky let, aniž by došlo k výraznému snížení výkonu nebo spolehlivosti. Izolace zajišťuje kromě dlouhé životnosti i bezpečnost transformátoru.
Hlavní izolace a podélná izolace
Hlavní izolace se týká izolace mezi vinutím transformátoru a zemí (obvykle jádro nebo nádrž transformátoru). Jeho primární funkcí je odolat rozdílu napětí mezi vinutími a uzemněnými částmi, tj. Funkce:Konstrukce hlavní izolace musí zajistit, aby vinutí byla elektricky izolována od země pod vysokým napětím provozních podmínek, což zabrání poruchám nebo zkratům.
Podélná izolace se týká izolace mezi sousedními cívkami uvnitř vinutí transformátoru, konkrétně mezi různými zatáčkami nebo vrstvami v rámci stejného fázového vinutí. Charakteristiky: Podélná izolace odolává nižšímu napětí ve srovnání s hlavní izolací, ale musí mít dostatečnou mechanickou pevnost a izolační výkon v komplexním prostředí elektrického pole uvnitř vinutí.
