Asfaltová emulze: definice, chemie, typy a aplikace při stavbě vozovekDefinice a chemie asfaltové emulzeAsfaltová emulze (též bitumenová emulze) je koloidní disperze mikroskopických kapiček asfaltového pojiva suspendovaných v kontinuální vodní fázi, stabilizovaná chemickými povrchově aktivními látkami známými jako emulgátory nebo tenzidy. Na rozdíl od horkého asfaltového cementu, který musí být pro aplikaci zahřát na 150-175 °C (300-350 °F), lze asfaltovou emulzi aplikovat při okolních teplotách v rozmezí 10 °C až 70 °C (50 °F až 160 °F), což z ní činí zásadně odlišný systém dopravy pojiva pro stavbu a údržbu vozovek.
Emulzní systém je chemicky typu olej-ve-vodě (O/V), kde asfalt tvoří dispergovanou olejovou fázi a voda slouží jako kontinuální fáze. Standardní emulze pro vozovky obsahují 40 % až 75 % asfaltového pojiva hmotnosti, 0,1 % až 2,5 % emulgátoru, 25 % až 60 % vody a vedlejší přísady, jako jsou stabilizátory, latexové polymery nebo nemrznoucí činidla. Kapičky asfaltu mají průměr 0,1 až 20 mikronů, přičemž většina komerčních emulzí má průměrnou velikost kapiček mezi 5 a 15 mikrony. Vzhled asfaltové emulze se pohybuje od řídké hnědé mléčné kapaliny podobné čokoládovému mléku po viskózní tmavě hnědou pastu připomínající smetanu, v závislosti na obsahu asfaltu, distribuci velikosti kapiček a chemii emulgátoru.
Základní chemie umožňující vznik emulze spočívá ve snižování mezifázového napětí mezi asfaltem a vodou, které jsou přirozeně nemísitelné. Molekuly emulgátoru mají duální strukturu: hydrofilní (vodu milující) hlavičku, která se rozpouští ve vodní fázi, a hydrofobní (vodu nenávidící) ocásek, který se rozpouští v asfaltové fázi. Když je emulgátor přidán do horké směsi asfaltu a vody při vysokosmykovém míchání v koloidním mlýnu, molekuly se orientují na rozhraní asfalt-voda tak, že hydrofobní ocásky jsou zabořeny v kapičkách asfaltu a hydrofilní hlavičky vyčnívají do vodní fáze. Toto molekulární uspořádání vytváří stabilizační vrstvu kolem každé kapičky, která brání koalescenci dvěma mechanismy: elektrostatickým odpuzováním (stejně nabité kapičky se odpuzují) a sterickou stabilizací (vrstva emulgátoru fyzicky brání kontaktu kapiček).
Koloidní mlýn je hlavní výrobní zařízení pro produkci asfaltové emulze. Skládá se z vysokorychlostního rotoru (typicky 3 000-6 000 ot./min) otáčejícího se v těsně umístěném statoru, čímž vzniká úzká mezera 0,13 až 0,76 mm (0,005 až 0,030 palce). Horký asfalt (typicky 120-175 °C / 250-350 °F) a zahřátý roztok emulgátoru ve vodě („mýdlový roztok" o teplotě 40-70 °C / 100-160 °F) jsou přiváděny současně do koloidního mlýnu, kde intenzivní mechanické smykové síly rozbíjejí asfalt na kapičky o velikosti mikronů, které jsou okamžitě potaženy molekulami emulgátoru. Vzniklá emulze je poté ochlazena a převedena do skladovacích nádrží.
Náboj kapiček je určující charakteristikou asfaltových emulzí. Molekuly emulgátoru disociují ve vodě a zanechávají na kapičce asfaltu kladný nebo záporný povrchový náboj. Tento náboj je kritický, protože určuje kompatibilitu emulze s různými typy kameniva. Asfaltové emulze se dělí do tří kategorií podle náboje kapiček: kationické (kladný náboj), anionické (záporný náboj) a neionické (bez náboje). Naprostá většina emulzí používaných při stavbě vozovek je dnes kationických, přičemž anionické typy se používají pro specializované aplikace a v určitých geografických oblastech se specifickou mineralogií kameniva.
pH vodní fáze přímo řídí chemii emulgátoru a stabilitu emulze. Kationické emulze používají emulgátory na bázi aminů, které vyžadují kyselou vodnou fázi (pH 2-6), obvykle dosaženou přidáním kyseliny chlorovodíkové (HCl) do mýdlového roztoku. Anionické emulze používají emulgátory na bázi mastných kyselin nebo mýdel, které vyžadují alkalickou vodnou fázi (pH 10-12), dosaženou přidáním hydroxidu sodného (NaOH) nebo hydroxidu draselného (KOH). Úroveň pH ovlivňuje stupeň ionizace emulgátoru, což má vliv na hustotu náboje kapiček, stabilitu emulze a charakteristiky rozpadu.
Rozdělení velikosti částic kapiček emulze je jedním z nejdůležitějších fyzikálních parametrů ovlivňujících vlastnosti emulze. Široké nebo bimodální rozdělení velikosti částic snižuje viskozitu emulze při stejném obsahu asfaltu, což je výhodné pro postřikové aplikace. Menší průměrná velikost částic (pod 5 mikronů) zlepšuje skladovací stabilitu, schopnost obalování a penetraci do porézních povrchů, ale zvyšuje viskozitu emulze a obtížnost výroby. Větší velikost částic (nad 15 mikronů) snižuje stabilitu a urychluje usazování. Moderní technologie výroby emulzí umožňuje přesné řízení velikosti částic pomocí nastavení mezery koloidního mlýnu, rychlosti rotoru, koncentrace emulgátoru, teploty a průtokových rychlostí.
Klasifikace emulzí podle rychlosti rozpadu
Asfaltové emulze se klasifikují podle rychlosti rozpadu, která popisuje rychlost, jakou se emulze separuje (rozpadá) a vyvíjí soudržnou pevnost. Rychlost rozpadu určuje aplikační okno: rychle se rozpadající emulze se rozpadají a tuhnou rychle, ale umožňují minimální dobu míchání, zatímco pomalu se rozpadající emulze poskytují delší zpracovatelnost, ale déle trvá, než získají pevnost. Standardní klasifikační systém definovaný normami ASTM D977, AASHTO M140 a AASHTO M208 zahrnuje čtyři hlavní kategorie rozpadu:
- Rychle se rozpadající (RS a CRS) emulze jsou navrženy k rozpadu téměř okamžitě po kontaktu s kamenivem, obvykle během sekund až několika minut. Mají nejvyšší reaktivitu emulgátoru a jsou formulovány s minimálním množstvím emulgátoru potřebným pro stabilitu. RS-1 a RS-2, CRS-1 a CRS-2.
- Středně se rozpadající (MS a CMS) emulze mají střední reaktivitu, rozpadají se během několika minut až 30 minut po kontaktu s kamenivem. CMS-2 je standardní kationická třída se středním rozpadem. Prodloužená doba rozpadu umožňuje omezené mechanické míchání.
- Pomalu se rozpadající (SS a CSS) emulze jsou chemicky nejstabilnější, navržené tak, aby odolávaly rozpadu po delší dobu. CSS-1 a CSS-1h, SS-1 a SS-1h, SS-1v. Pomalu se rozpadající emulze mají viskozitu typicky pod 100 SFS při 77 °F (CSS-1) nebo až 500+ SFS pro CSS-1v.
- Velmi rychle se rozpadající (QS nebo CQS) emulze jsou specializovanou podkategorií pro kalové zátěry a mikrokoberce. CQS-1h je běžná třída s velmi rychlým rozpadem pro mikrokoberce.
Následující tabulka shrnuje standardní třídy emulzí a jejich hlavní charakteristiky:
| Třída | Náboj | Rychlost rozpadu | Viskozita | Typické aplikace |
|---|---|---|---|---|
| RS-1 | Anionický | Rychlý | Nízká | Mlžné postřiky, spojovací postřiky |
| RS-2 | Anionický | Rychlý | Vysoká | Kameninové zálivky, vícenásobné povrchové úpravy |
| CRS-1 | Kationický | Rychlý | Nízká | Spojovací postřiky, mlžné postřiky |
| CRS-2 | Kationický | Rychlý | Vysoká | Kameninové zálivky, spojovací postřiky |
| MS-2 | Anionický | Střední | Vysoká | Studené směsi, záplatovací směsi |
| CMS-2 | Kationický | Střední | Vysoká | Studené směsi, otevřené studené směsi |
| SS-1 | Anionický | Pomalý | Nízká | Husté studené směsi, kalové zátěry |
| SS-1h | Anionický | Pomalý | Nízká | Stejné jako SS-1 s tvrdším základním asfaltem |
| CSS-1 | Kationický | Pomalý | Nízká | Studené směsi, kalové zátěry, mlžné postřiky |
| CSS-1h | Kationický | Pomalý | Nízká | Stejné jako CSS-1 s tvrdším základním asfaltem |
| CQS-1h | Kationický | Velmi rychlý | Nízká | Mikrokoberce, kalové zátěry modifikované polymerem |
Mechanismy rozpadu a vytvrzování
Rozpadem se rozumí separace emulze na její základní fáze - kapičky asfaltu koalescencí vytvoří souvislý film, zatímco se voda oděle odtéká, nebo odpaří. Proces rozpadu je kritickým přechodem z kapalného emulzního stavu do polotuhého filmu asfaltového pojiva na povrchu kameniva. Pochopení mechanismu rozpadu je nezbytné pro výběr správné třídy emulze a aplikační techniky.
Proces rozpadu probíhá prostřednictvím tří primárních mechanismů, které mohou působit samostatně nebo současně: Chemický rozpad, Rozpad odpařováním a Mechanický rozpad. Chemický rozpad je nejběžnějším mechanismem u rychle a středně se rozpadajících emulzí. Při kontaktu emulze s povrchem kameniva je elektrostatický náboj emulgátoru neutralizován opačným nábojem na částicích kameniva. Kyselá kameniva dobře reagují s kationickými emulzemi, zásaditá kameniva s anionickými.
Rozpad odpařováním je dominantním mechanismem u pomalu se rozpadajících emulzí a u silnějších vrstev. Voda se odpařuje z povrchu emulze, čímž se koncentrují kapičky asfaltu a začnou koalescovat. Rychlost odpařování závisí na teplotě, vlhkosti, větru, tloušťce vrstvy a aplikační dávce. Mechanický rozpad nastává při smykových silách během míchání, čerpání, stříkání nebo zhutňování. Tím se okamžitě rozbíjejí stabilizované kapičky a dochází k koalescenci. Citlivost emulze na smyk závisí na viskozitu, velikosti částic a koncentraci emulgátoru.
Vytvrzování je proces, který následuje po rozpadu, během něhož zbývající voda zcela opustí film asfaltového pojiva a pojivo znovu získá svou plnou pevnost. Pojivo prochází třemi fázemi: Počáteční vytvrzování, Střední vytvrzování a Konečné vytvrzování. Každá fáze popisuje postupné snižování vlhkosti a zvyšování pevnosti, s určitou dobou vývoje za různých podmínek. Podmínky a teploty významně ovlivňují rychlost rozpadu a vytvrzování, což určuje použití emulze při konkrétní aplikaci.
Výběr emulze podle aplikace na vozovce
Výběr správné třídy emulze pro konkrétní aplikaci vyžaduje sladění rychlosti rozpadu emulze, viskozity a náboje s metodou stavby, typem kameniva, očekávanými povětrnostními podmínkami a dopravními nároky. Následující podrobný návod pokrývá nejběžnější aplikace na vozovkách:

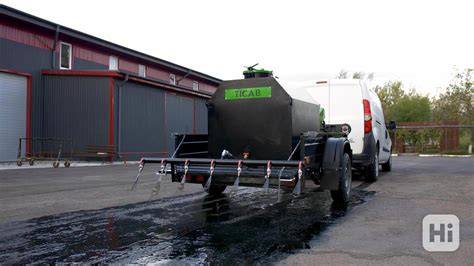

- Spojovací postřiky vyžadují emulzi, která vytvoří rovnoměrnou tenkou vrstvu pojiva mezi vrstvami vozovky bez nalepování a bez nadměrného vsakování. CRS-2 je nejběžnější pro rychlou dobu rozpadu; CSS-1 je preferována pro hlubší penetraci na hustém a uzavřeném tomto povrchu. Emulze se ředí vodou v poměru 1:1 až 2:1 pro snížení viskozity. Zbytkové aplikační dávky jsou 0,09 až 0,36 l ...
- Pokračujte výběr dalších typů emulzí podle uvedených kritérií a potřeb dané stavby, povrchu a počasí.
