Provětrávané fasády a dvojité fasády představují významné oživení architektonického výrazu moderních občanských a administrativních staveb. Pohledové materiály nabízejí vysokou variabilitu v barvě, struktuře a zpracování detailů, což umožňuje estetické i technické řešení plášťů s ohledem na energetickou náročnost a spolehlivost funkčních vrstev.
Základní nosná a koncepční sestava provětrané fasády
Okno - Nadpraží

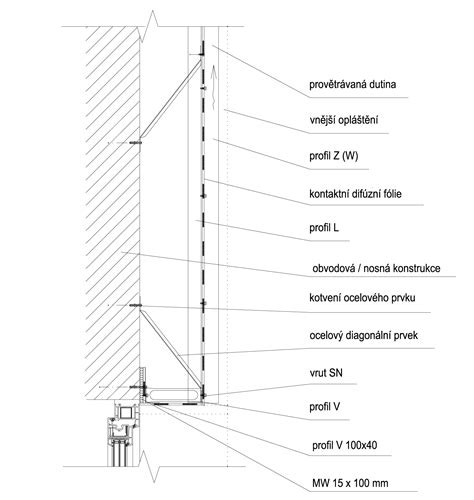

Provětrávané fasády pracují s nosnými rošty, do kterých se vkládají lícové materiály. Řez svislý - Profil L + Z
3.1. Vnější roh - Pohled
3.2. Vnější roh - Řez vodorovný
Stáhnout ve formátu: PDF, DWG, DXF
Vzdělávací a praktické koncepce provětrávané fasády
Provětrávané a dvojité fasády jsou významným oživením architektonického výrazu významnějších občanských a administrativních staveb. Jsou charakteristické vysokou variabilitou pohledových materiálů, které se uplatňují barvou, strukturou a zpracováním detailů. Publikace přináší přehled charakteristických výrobků pro lícovou vrstvu těchto plášťů s ohledem na jejich estetické vlastnosti, obvyklé rozměry a barevné provedení.
Jednotlivé typy materiálů jsou prezentovány na příkladech současných, architektonicky zajímavých a realizovaných staveb. Pozornost je věnována významu a funkci provětrané vzduchové mezery, jejímu správnému návrhu a celkovým stavebně-fyzikálním parametrům těchto plášťů s ohledem na energetickou náročnost staveb a na spolehlivost jejich funkce v čase. Zajišťování fasádních plášťů proti povětrnostním vlivům je nejdůležitějším prvkem pro bezproblémové fungování obálky budovy.
Illbruck se problematice utěsňování stavebních konstrukcí věnuje bezmála sedmdesát let a tudíž je tím nejpovolanějším, který dokáže vyřešit doslova každý detail v jakémkoliv typu moderní fasádní konstrukce.
Těsnicí systémy pro rastrové fasády
Rastrové fasády jsou v posledních deseti letech nejčastěji používaným lehkým obvodovým pláštěm při výstavbě moderních budov. Jsou tvořeny hliníkovou konstrukcí, složenou ze sloupků a vodorovných příčníků, do níž se vkládají výplňové prvky jakými jsou skleněné tabule, okenní výplně nebo plné tepelně izolační desky. Celý takto vytvořený plášť je nutný kompletně utěsnit proti povětrnostním vlivům.
Níže zobrazená systémová řešení illbruck jsou pouze modelovými příklady nejčastějších konstrukčních detailů. Uzavření spodní části konstrukce

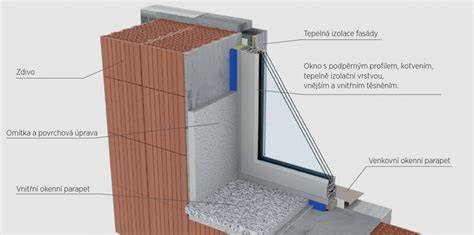

Napojení fasádního pláště k venkovní konstrukci. Utěsnění spár podlahové části posuvných dveří
Podlahový profil
Typické řešení pro napojení posuvných dveří s venkovní konstrukcí. Vodotěsné zajištění fasádní konstrukce - dřevostavba
Detail provětrávané fasády na dřevostavbě. Vodotěsné zajištění fasádní konstrukce - monolit
Provětrávaná fasáda na monolitické stavbě. Modulové fasády
Modulová fasáda je specifický typ lehkého obvodového pláště, jehož jednotlivé prvky (moduly), včetně vnějších a vnitřních obkladů, se kompletují ve výrobách, tedy mimo místo samotné stavby. Hotové moduly se následně montují na konstrukci. Modulové fasády jsou často unikátním a na míru šitým řešením. Každé modulové řešení je v podstatě originálem.
Nejprve začneme osazením kotevních prvků budoucího roštu na nosnou podkladní konstrukci. Základem většiny větraných fasád je nosný rošt. Montuje se k nosné konstrukci svisle či vodorovně. Do větrané fasády se používají středně tuhé desky většinou čedičové izolace, například Isover Fassil či Isover Fassil NT. Obvykle by měla být deska tepelné izolace o cca 1 cm širší než samotný rošt. Ve svislém roštu a někdy i ve vodorovném roštu je nutné desky tepelné izolace přikotvit. Druh kotvících prvků záleží na použité tepelné izolaci, jejich počet většinou na konstrukci větrané fasády.
- POZOR: Dejte si pozor, abyste nepoužili hmoždinky na jiný typ podkladu (např. Použití difuzních fólií na tepelnou izolaci je doporučené u větraných stěn, kde vrchní plášť fasády není celistvý a hrozí zafoukání vody či sněhu do prostoru větrané mezery. Větraná mezera by měla mít minimální šíři 2 cm, doporučeny jsou ale centimetry 4 (tepelná izolace se může někdy boulit a v zúžené mezeře proudí hůře vzduch). Důležitou součástí větrané mezery jsou také ochranné mřížky u nasávacího a výstupního otvoru. V současné době je na českém trhu nepřeberné množství materiálů a výrobků pro dokončení fasády.
