Lana jsou prvky kotevní techniky, které mají široké množství využití ve spoustě oblastí a průmyslových odvětvích. Jejich nejčastější použití je pro stahování, napínání, kotvení, zvedání nebo pro zajištění stability.
Co jsou ocelová lana a jak vznikají
Lana můžeme podle jejich použití rozdělit na tažná, nosná, kotevní a vázací. V tomto článku se budeme zabývat pouze ocelovými lany. Ocelová lana vznikají splétáním drátků, jejichž pevnost se pohybuje od 1270 MPa do 1770 MPa. Dráty se splétají v pramence, pramence v prameny a prameny nakonec v lano.
Mezi prameny obvykle bývá konopná duše napuštěná mazivem. Čím více se ocelové lano během jeho používání při práci třením zahřívá, tím větší množství tuku se uvolňuje a při zatížení se pak vytlačuje mezi dráty. Duše lana tvoří pevnou, ale pružnou podložku pro prameny lana, které jsou kolem duše stáčeny spirálově.
Zkratka FC označuje, že duše lana je vyrobená z vláken, která se dále rozdělují na přírodní (NFC) a syntetická (SFC). Vzájemné vinutí pramenu a lana může být buď stejnosměrný, nebo protisměrný. Stejnosměrné lano má dráty a prameny navinuté ve stejném směru. Dráty protisměrného lana jsou vinuty v opačném směru než prameny a takové lano je pak méně ohebné, nemá snahu se rozkroutit a nevytváří smyčky. Ocelová lana se používají jako lana vázací, tažná, nosná nebo vlečná. Čím je lano vyrobeno z menšího počtu drátů, tím je tvrdší a méně ohebné, zároveň je však odolnější vůči otěru.
Typy lan a jejich použití
1. LANOVÝ DRÁT - může být ocelový nebo ze slitin hliníku a mědi. Pro výrobu mechanicky namáhaných lan se nejvíce používá ocel. Neželezné kovy a jejich slitiny jsou pro výrobu lan používány jen tehdy, má-li lano vést elektrický proud.
2. MAZIVO LANA - mazivo snižuje tření mezi dráty a prameny a mezi lanem a kladkou a také ochraňuje lano před vniknutím vody a nečistot a před korozí.
6x19S-FC, 6x31WS-FC, 6x19W-FC a 8x31WS-FC se používají pro lany pracující s kladkami, kde frekvence pohybů a otěr lana jsou vysoké. Pro lanka s textilní duší se nepreferují tyto konstrukce. Lana s ocelovou duší mají větší životnost než lana s textilní duší. U lana pracujícího při značném dynamickém zatížení se doporučuje konstrukce Warrington-Seal, protisměrně větší životností.
Kotvení nosných roštů a konstrukcí přes zateplení
Kotvení nosných dřevěných nebo hliníkových roštů přes zateplení patří mezi konstrukčně nejnáročnější detaily obvodového pláště. Zatížení od roštů, provětrávaných fasád, obkladů nebo technických konstrukcí nesmí být přenášeno přes izolaci. Tyto prvky přenášejí trvalé svislé zatížení i proměnné vodorovné síly (vítr, dilatace). Spiral Anksys řeší přenos zatížení pomocí injektované kotvy SA v kombinaci s konstrukčním modulem PL60. Pokud je nutné kotvit nosné rošty nebo konstrukce přes zateplení, nelze se spoléhat na běžné hmoždinky nebo improvizovaná řešení.
Kde hledat správné řešení a jak vybrat lano
Nevíte si rady s výběrem lana? Níže uvádíme druhy lan a kritéria, která by měla být zohledněna.
Lana a lanové příslušenství - od konopných po nerezová, pro bovdeny i jeřáby. Pestrá paleta výrobků, vybírat si můžete z produktů níže. Lana z přírodních materiálů se používala již ve starověku a je téměř jisté, že bez tohoto vynálezu bychom neobjevili Ameriku...Ale nejen námořní průmysl by se bez nich neobešel. Průmyslová revoluce 18.století přinesla změny v důlním průmyslu a jelikož se těžilo stále hlouběji, bylo nutné odejít od přírodních lan k ocelovým. A od ocelových lan už je jen krátká cesta k lankům nerezovým, které dokážou výborně fungovat i tam, kde klasická ocel stárne příliš rychle. A to už se zase vracíme na moře či do zpracovatelského průmyslu...K výrobě mechanicky namáhaných lan se i dnes nejčastěji používá ocel a díky vývoji technologií dnes umíme vyrábět nejen lana běžných dimenzí pro manipulaci, ale i velmi speciální lana pro stavební projekty jako jsou mostní konstrukce.
No, nejsme výrobní firmou, taková lana Vám nevyrobíme. Ale vícepramenná lanka či lana do vinohradu, zvedáků, pro manipulační techniku, loďařinu či jiné účely u nás nakoupit můžete. Potřebujete vercajk, co vás podrží při napínání plotu, zavěšování osvětlení nebo zajišťování břemen? Ocelová a nerezová lanka jsou svaly každého kotvicího systému. Zatímco klasické pozinkované lanko je dříč pro běžné vnitřní i venkovní použití, nerezové lanko z oceli A4 je nekompromisní volbou do agresivního prostředí. Pro ty, co hledají extra ochranu proti oděru nebo vlivům počasí, máme v nabídce i lanka s PVC potahem.
Na Connect-ip.cz nekončíme jen u lan. Aby systém fungoval bezpečně, dodáváme kompletní armaturu - od lanových svorek Simplex a Duplex pro čisté spoje až po očnice (oka na lano), které chrání lanko před prodřením v místě ohybu. Naše příslušenství v nerezovém provedení A4 garantuje, že spoj nepovolí ani v trvale vlhkém prostředí. ⚙IP PROFI TIP: Nikdy netvořte oko na lanku bez použití očnice (oka na lano). Bez ní dochází v místě ohybu k extrémnímu pnutí a tření o hák nebo čep, což vede k postupnému praskání jednotlivých drátků a následnému selhání celého lana.

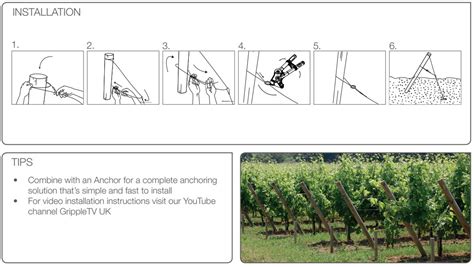

Ideální řešení pro spojení kotvy s krajovým sloupkem nabízí společnosti Gripple se svým produktem GPAK (Gripple Plus Anchor Kit). Jedná se o sadu ocelového lanka s antikorozní ochrannou vrstvou Zn+Al, včetně napínací spony Gripple. Vhodné pro upevnění dřevěných a ocelových sloupků. Umožňuje dvoubodové uchycení sloupku pro lepší rozložení tlaku. Snadné napínání dle potřeby. Ocelové lano je ošetřené vrstvou hliníku a zinku pro vysokou odolnost proti korozi. Profesionální provedení.
Stáhněte si náš katalog produktů GRIPPLE a získejte navíc užitečné informace o instalaci produktů GRIPPLE. Typy Průměr lanka v mm Délka lanka Maximální zatížení GPAK 3,3 4,5 m 400 kg; GPAK 4,4 5,0 m 600 kg.
Potřebujete poradit s kotvami?
