Pultová střecha u montovaných hal není nejčastější řešení, ale v některých případech je rozumnější volbou než klasická střecha do „A“. Když se řekne montovaná hala, většina lidí si představí klasickou střechu do „A“. Rozumíme tomu. Je to nejběžnější řešení, které funguje v mnoha případech. Jenže pak jsou situace, kdy klasická sedlová střecha prostě nestačí. Každý typ má své místo.

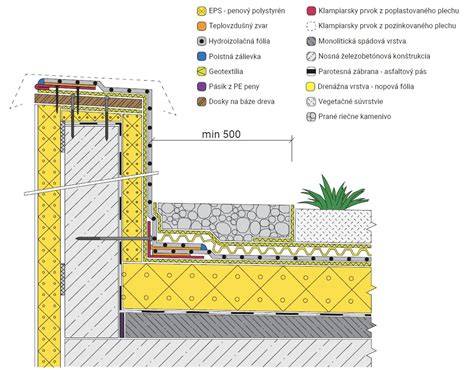

Na první pohled jednoduché. lepší kontrola provozu (např. Aby to bylo fér - pultová střecha není univerzální řešení. Používají se silnější profily a návrh musí být přesnější. Představte si, že řešíte nakládku a vykládku kamionů. A komplikuje vám to počasí. Déšť, sníh, vítr - a manipulace se zbožím je najednou složitější. Základem byla oblouková hala, ke které se přidala pultová přístavba.Vznikl tak krytý průjezd pro kamiony. Zadání bylo jasné - omezit šíření prachu při manipulaci s odpadem.

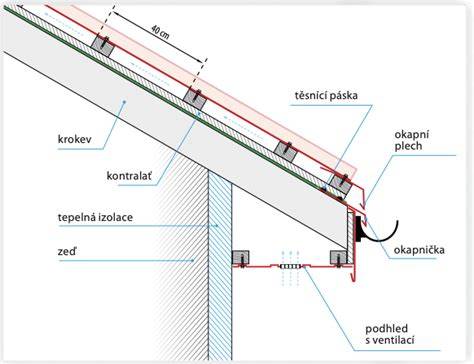

Jak funguje montáž haly a proč je důležitý návrh střechy
Jak to funguje? Zajímavé je, že u těchto projektů se často individuálně řeší umístění sloupů - kvůli nájezdům techniky a manipulaci. V těchto případech nejde jen o konstrukci. Pultová střecha není nejčastější řešení. Ano, může být o něco dražší. Ano, návrh je (maličko) náročnější. Nejde jen o to něco zastřešit, ale navrhnout to tak, aby to opravdu fungovalo.
Montáž ocelové haly s PEMMontáž provádí zkušené montážní party, které dokonale znají systém PEM. Montáž může šetřit čas a peníze zákazníkaDobu montáže zkracuje i jedinečné číslování stavebních dílců, díky kterému naši zkušení montéři předem vědí, kam daný prvek patří. Následná montáž stěnového a střešního pláště probíhá podle předem naprojektovaných systémových detailů, rovněž šetřících čas a peníze zákazníka.
Montáž haly - primární a sekundární ocelová konstrukceMontáž provádí zkušené montážní party, které dokonale znají systém PEM. Plánujete výstavbu montované haly?Výběr partnera pro výstavbu as ním i technologii, materiály a kvalitu výstavby nepodceňujte. Výběrem správného partnera ušetříte nemalé finanční prostředky a čas.
Průběh výstavby a praktické kroky
Přečtěte si náš článek Na co dbát při výběru ocelové montované haly.Poradíme Vám, na co dát pozor při výběru partnera a posuzování cenových nabídek. Nabízíme spolupráci již při prvním návrhu optimálního nosného systému montované haly, umíme pomoci při získání stavebního povolení v části statiky haly. Po získání stavebního povolení Vám náš odborný tým umí vypracovat i realizační projekt zakládání stavby.
1. 2. Připevnění k základu se realizuje osazením kotev přizpůsobených rozměru haly. 3. 4. 5. Balex Metal vyrábí haly se šířkami 6,8,10,12, 15 a 18 metrů. Jejich délku lze libovolně přizpůsobit potřebám. 6. Montáž je vhodné začít od rozložení dodaných prvků na ploše a jejich roztřídění podle připojeného návodu a dokladu o vydání ze skladu, neboli tzv. dokumentu WZ. Seznam prvků, jejich vzhled a popis je možné si stáhnout - viz níže. 7. 8. 9. 10. 11. Při montáži hal se šířkou od 6 do 12 metrů je třeba pamatovat na vyčlenění čtyř příčlí rámu jako prvků štítových stěn a namontovat o jednu převázku méně. 12. 13. K postaveným hlavním sloupům přimontujeme stěnové příčle, přičemž musíme pamatovat na okenní a dveřní otvory podle projektu. 14. 15. 16. K takto připraveným příčlím rámu namontujeme střešní vaznice. V této fázi je už hotový skelet haly. 17. Za tímto účelem je třeba mezi vaznicemi namontovat mezivaznicová ztužidla. Skupinu ztužidel tvoří prvky: S7, S8 i S9. Délka prvků S9 odpovídá vzdálenosti mezi vaznicemi. 18. Posledními prvky ke zpevnění konstrukce jsou stěnové a střešní zpevňovače. Ty se montují v místech označených v projektu. 19. 20. Další etapou je montáž štítové stěny, kterou zahájíme instalací vnitřních sloupů štítové stěny. V závislosti na modelu haly jsou tyto sloupy jednotlivými nebo sdruženými profily Zet. Podobně jako sloupy a příčle hlavního rámu. 21. 22. Montáž vnějších příčlí štítové stěny je trochu komplikovanější vzhledem ke způsobu upevnění pomocných spojek typu M2/N a M2/SN (které se liší šířkou) se spojkami příčle se sloupem určenými pro daný typ haly. M2/N se montuje společně s převázkou a M2/SN s patkou rámu a rohovým styčníkem. Jak vidíme, mají tyto spojky pouze jeden otvor. Druhý je třeba vyvrtat v užším pásu profilu Zet vrtákem, který je dodaný v sadě s halou. 23. V takto připraveném prostoru namontujeme vnější příčle štítové stěny ZWSZ. 24. Po ukončení montáže všech boků haly je třeba obložit rámy haly štítových stěn rohovou konstrukcí ohýbanou za studena, aby byla možná montáž vnějších obkladů. Modulové haly Balex Metal mohou být zhotovené ve studené verzi s použitím fasádních a střešních trapézových plechů, stejně jako v teplé variantě s použitím sendvičových panelů.
Materiály, výběr a výhody správného dodavatele
Od roku 1994 · 32 let zkušenostíOd první myšlenky až po hotovou stavbu. Provedeme vás celým procesem krok za krokem.Spočítat cenu halyKontaktovat násVlastní výrobaOd projektu po montáž
PŘED VÝSTAVBOU ZÁKLADNÍ PŘEDSTAVA O HALANEž začnete s výstavbou, ujasněte si několik klíčových bodů. Pomůže vám to vytvořit realistický návrh a vyhnout se nepříjemným překvapením během realizace.POSTUP VÝSTAVBY9 KROKŮ K HOTOVÉ HALEDetailní průvodce jednotlivými fázemi výstavby montované haly. Od přípravy základů až po finální úpravy okolí.DOKUMENTACEPROJEKTOVÉ PRÁCEJe důležité mít projektanta?U větších stavebních objektů je vhodné kontaktovat schopného projektanta.
Pokud o nikom nevíte, rádi vám někoho doporučíme. Pomůže vám dokreslit základní představu a doladí ji s případným omezením ze strany norem a zákonů.Pokud máte možnost zvolit projektanta z oblasti, kde budete stavět, rozhodně tak učiňte. Znalost místních podmínek a způsobu jednání se stavebním úřadem se vám vyplatí.Aby mohl projektant dokončit projekt potřebný k získání stavebního povolení, je vhodné si předem vybrat dodavatele haly.Návrh konstrukce a statický výpočetTéměř všechny námi dodávané haly jsou navrženy podle vlastního statického výpočtu. Snahou každého návrhu je vytvořit konstrukci co nejjednodušší a nejlehčí při dodržení všech požadavků a norem.Tím přímo ovlivňujeme cenu konstrukce, rychlost výroby i montáže.
Jak vybrat dodavatele a co sledovat

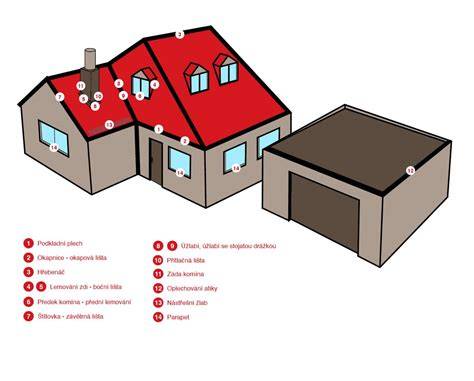

BEZPEČNÁ INVESTICEJAK VYBRAT DODAVATELE HALYPorovnávejte stejný rozsah dodávkyNejnižší částka nemusí znamenat nejlevnější hotovou halu. Nechte si přesně popsat, co nabídka obsahuje, kdo zajišťuje projektové podklady, dopravu, montáž, opláštění, výplně otvorů a dokončovací práce.rozměry, zatížení a technické parametry konstrukcemateriál, tloušťka a povrchová ochrana oceliskladba opláštění a všechny klempířské prvkydoprava, mechanizace, montáž a odpovědnost za koordinacitermín, platební podmínky, záruka a řešení vícepracíOvěřte zkušenosti a odpovědnostDodavatel by měl doložit podobné dokončené stavby a vysvětlit, kdo konstrukci navrhuje, vyrábí a montuje. Ptejte se také na způsob kontroly výroby a na osobu, která bude řešit stavbu od nabídky až po předání.reference podobného účelu a rozměrůvlastní nebo jasně řízená výroba konstrukcestatický výpočet a výrobní dokumentacepojištění, záruční podmínky a dostupný servisjednoznačné předávací podmínky a dokumentace skutečného provedeníPraktický postupPřipravte stejné základní zadání pro všechny oslovené firmy a nechte si rozdíly v nabídkách písemně vysvětlit. Před podpisem smlouvy musí být jasný rozsah, cena, harmonogram, stavební připravenost i odpovědnost za jednotlivé části stavby.
Jaká je potřeba stavební připravenost?+Pro montáž jsou nutné betonové patky či pasy pro kotvení sloupů. Sloupy jsou kotveny mechanickými nebo chemickými kotvami. Do patek není nutné vkládat žádné konstrukční prvky předem. Velikost patek je určena statickým výpočtem s přihlédnutím k místním geologickým podmínkám.
Jak je řešeno napojení na spodní stavbu?+U zateplených plášťů je nutné napojit plášť na spodní stavbu tak, aby nedocházelo k úniku tepla. Spodní hrana opláštění musí být pod úrovní čisté podlahy. Další variantou je zděný nebo prefabrikovaný sokl. U nezatepleného pláště je důležité zajistit přirozené větrání.
Má smysl halu zateplovat, když ji nechci vytápět?+Ano, zateplení funguje jako izolant i proti horku. Pokud potřebujete, aby se v letních měsících v hale neohříval vzduch, má zateplení smysl.
Může se nezateplená hala rosit?+Při velkém rozdílu teplot mezi vnějším a vnitřním prostředím může dojít k vysrážení vzdušné vlhkosti. Opláštění nezatepleného systému je řešeno s odvětráním, ale při nepříznivých podmínkách může docházet k rosení. Řešením jsou střešní plechy s antikondenzační vrstvou.

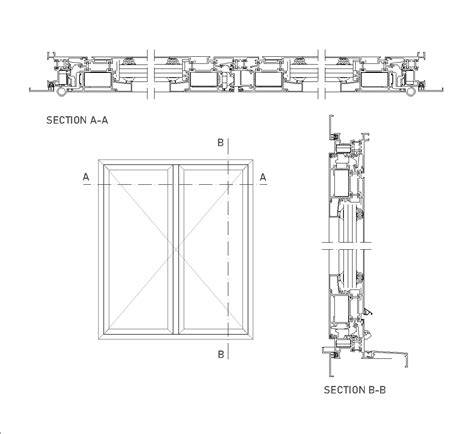

Technické detaily konstrukce a výstavbové varianty
Jak silné je zateplení?+Standardně dodáváme stěnové panely s izolačním jádrem IPN o tloušťce 100 mm a střešní panely o tloušťce 120 mm. Je možné dodat i silnější izolaci. Tepelné požadavky celé budovy se posuzují podle jejího účelu, skladby, detailů a konkrétního projektu.
Dá se hala přistavět k již stojícímu objektu?+Ano, halu lze napojit na stávající objekty, případně je spojit propojovacím krčkem.
Jakou má hala požární odolnost?+Požární odolnost ocelové konstrukce a opláštění určuje požárně bezpečnostní řešení konkrétní stavby. U panelů závisí klasifikace na výrobku, tloušťce, orientaci, rozpětí, kotvení, směru působení požáru a návazných detailech. Pokud projekt vyžaduje vyšší odolnost, navrhne se odpovídající skladba a případná protipožární ochrana konstrukce.
Jaký je rozsah dodávky haly?+Specializujeme se na návrh a výrobu montovaných hal a ocelových konstrukcí. Dodávka formou subdodávek by zbytečně navyšovala cenu. Spodní stavba nevyžaduje speciální znalosti, proto není problém spolupracovat s vámi vybranou stavební firmou.
Dodáváte dokumentaci pro stavební povolení?+Kompletní dokumentaci pro stavební povolení nedodáváme, protože zahrnuje zakreslení na pozemku, řešení příjezdů a napojení na sítě - to je vhodnější řešit s místním projektantem. Veškeré podklady k naší dodávce samozřejmě poskytneme. Můžeme také zajistit stavební povolení subdodávkou.
Jak rychle jste schopni dodat halu?+Dodací lhůta je cca 8-14 týdnů a odvíjí se od velikosti objektu, ročního období a vytížení kapacit. V druhé polovině roku, zejména před koncem roku, se mohou lhůty prodloužit.
Jaké jsou platební podmínky?+10 % při podpisu smlouvy, 40 % po započetí montáže, 50 % po dokončení montáže.

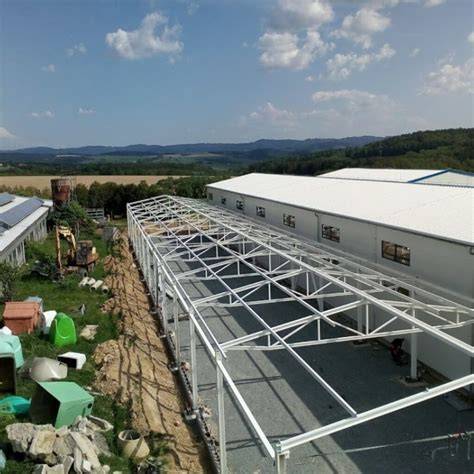

Jaké jsou záruční podmínky?+Standardní záruka na montovanou halu je 60 měsíců. Jednotlivé části ocelové konstrukce jsou převezeny na staveniště, kde se montují v celé kusy. Montáž ocelové konstrukce začíná uchycením ocelových sloupů na betonové patky přes závitové tyče na chemickou maltu. Jedná se o kloubové uchycení sloupů, které je velmi výhodné z důvodu budoucí možné mobility konstrukce. Druhou méně častou metodou je kotvení sloupů vetknuté. Děje se tak zpravidla u konstrukcí s jeřábovou dráhou. Po usazení sloupů se montují ocelové příčle a zpevňující náběhy a je vytvořen rám konstrukce. Jednotlivé rámy jsou od sebe vzdáleny zhruba 6 metrů - tuto vzdálenost nazýváme modul haly. První a poslední rám je navíc opatřen podpěrnými sloupy. Na jednotlivé rámy se ve střešní části montuje propracovaný vaznicový systém tzv. METSEC. Jedná se o systém tenkostěnných prvků Z vaznic, C paždíků a M stropnic. Vaznice jsou kladeny zpravidla 2 metry od sebe tak, aby střešní opláštění bylo bezpečně uchyceno k vaznicím. Tento systém odebíráme přímo od výrobce - Voestalpine Profilform s.r.o. Na ocelovou konstrukci se nejdříve klade střešní opláštění ze sendvičového panelu a poté boční opláštění. Sendvičové panely se montují k rámům, sloupům a vaznicím pomocí šroubů a nýtů. Opláštění po stěnách haly je možné klást vodorovně i svisle. Zajímavé jsou obě varianty a záleží jen na vkusu investora. U svislého kladení je zapotřebí ke konstrukci namontovat navíc boční ocelové paždíky, ke kterým se sendvičový panel uchytává. Montáž opláštění probíhá velmi rychle díky propracovanému systému zaklapovacích zámků, které dokonale utěsní spoje. Výběr vhodného dodavatele sendvičových panelů je pro nás velmi důležitý. Odebíráme panely od renomovaných dodavatelů, s kterými dlouhodobě spolupracujeme a je zde ověřena nejvyšší kvalita materiálu. Kvalita se projeví již při snadné montáži haly díky propracovanému systémy, ale také po mnoha letech, kdy montovaná hala vypadá jako nová a barevně neztrácí na půvabu. Z našich dodavatelů můžeme jmenovat například společnost Kingspan a.s. Okna, dveře, vrata i světlíky montují naši prověření dodavatelé, u kterých můžeme zaručit kvalitu práce i materiálu. Do montovaných hal často doporučujeme pásy plastových oken, které dodají interiéru hodně denního světla. Tyto pásy se skládají z fixních oken a několika otvírek. Do luxusnějších administrativních hal je možné dodat i hliníková okna, která působí velmi elegantně. Světlo v průmyslové hale zajistí také střešní hřebenový světlík s otvírkou. Doporučujeme ho především do výrobních hal, kde je zapotřebí dostatek denního světla. Není vhodný však do míst, kde by vadilo větší únik tepla, protože prostory se světlíkem není možné tak dobře vytopit jako bez světlíku. Sekční průmyslová vrata jsou vhodná jak do zateplených tak nezateplených variant. V dnešní době se vrata dají pořídit relativně za přijatelné ceny a poskytují velký užitek a pohodlné ovládání impulsním tlačítkem. Po montáži výplní otvorů se do haly montují klempířské prvky. Precizní zapravení a kvalita klempířských prvků má značný vliv na výsledný estetický dojem haly.
Příklady projektů a typy hal
Tzv. Tato zakázka spočívala v montáži ocelové konstrukce pro opláštění střechy na stávající zděnou budovu. Konstrukce je kotvena skrz stropy na betonový skelet a dosahuje šířky 19,4 metrů a délky 142 metrů. Střecha je opláštěna sendvičovými panely KS1000 RW o tloušťce 100mm. Skladová hala T.E.A. Tato ocelová hala (15x47 m) byla vystavěna jako součást administrativně skladového areálu firmy T.E.A Technik. Administrativní část je vystavěna jako zděná a skladová část jako montovaná ocelová hala zateplená sendvičovými panely. Střecha je opláštěna skládaným pláštěm s minerální vatou 200 mm, která dosahuje tepelného odporu U=0.188 (W/m2K). Na stěny byl použit panel KS1150 tl. 150mm v modré barvě. Ocelová hala v Haňovicích bude sloužit jako zpracovatelská a expediční hala pro zemědělské produkty, které jsou pěstovány v přilehlých sklenících. Hala je rozčleněna na několik celků a dosahuje šířky 40,5 metrů s podpěrou, délky 36,4 metrů a výšky 6,8 metrů, modul je zde volen 5 metrů. Hala je opláštěna sendvičovými panely tl. 150mm na bocích a na střeše skládaným pláštěm.
Součástí dodávky je takové ocelové patro s ocelovým schodištěm vč. Skladová hala zemědělských produktů REKOSTAV v Herolticích nedaleko Jihlavy vyniká pozinkovanou ocelovou konstrukcí. Toto řešení zajistí nejvyšší možnou trvanlivost konstrukce bez jakýchkoliv dalších nátěrů. Hala o rozměrech 25 x 45,6 x 6,3 m s modulem 9 m je opláštěna panely KS100RW tl. 100mm na střeše a KS1000 AWP tl 100mm na stěnách. Hala For Street Racing bude sloužit jako showroom a prodejna s oblečením a doplňky pro motorsport. Součástí haly je také skladovácí část. Celá budova je řešena v atraktivních barvách, aby přilákala zákazníky. Samotná ocelová konstrukce je nastříkaná do antracitové barvy RAL 7035. Opláštění ze sendvičových panelů kombinuje červenou RAL 3000 a stříbrnou RAL 9006. Prosvětlení je řešeno velkým množstvím samostatných okenních tabulí vč. Zakázka pro společnost Stavconsult v Tištíně zahrnuje novostavbu dvou hal s krčkem, které budou sloužit jako zemědělské haly pro ustájení a chov dojnic.
Stavba je rozdělena na dvě etapy, z nichž první část (o šířce 35m a délce 70m) byla již dokončena a je plně připravena k provozu. Již od roku 1998, vyrábíme pro naše zákazníky montované haly. Zabýváme se výrobou hal do rozpětí 20 metrů a výšky 6 metrů v boku haly. Širší haly můžeme nabídnout v řešení vícelodních konstrukcí. Rozměry a provedení konstrukcí hal vychází z rozsahu povolení výrobní skupiny EXC2.
Haly můžeme dodat v zatepleném i nezatepleném provedení. Konstrukce jsou řešeny jako montované, to umožní kromě snadné montáže i případnou demontáž, nebo rozšíření stávajících konstrukcí. Konstrukce haly se skládá ze sloupů, vazníků, vaznic, pažníků a zavětrování. Dále pak doplňkových konstrukcí pro osazení vrat, dveří a oken. Vaznice a pažníky jsou z válcovaných profilů "C" a "Z" v pozinkované úpravě. Ostatní konstrukce je standardně opatřena povrchovou úpravou tvořenou dvousložkovou polyuretanovou barvou, nejčastěji v odstínu RAL9002, tedy ve světle šedé barvě. Provedení ocelové konstrukce vychází z projektové dokumentace, která je součástí každé námi dodávané haly. Střecha haly může být v dvojím provedení. Se sedlovou nebo pultovou střechou. Sklon střechy se volí dle umístění haly, dle sněhových skupin. Každá konstrukce haly může být opláštěná a zastřešena čtyřmi druhy opláštění. Základní provedení je trapézový plech, který dodáváme ve dvou variantách povrchové úpravy. V provedení Aluzinek nebo lakované úpravě. Na střechy používáme trapézové plechy o výšce min. 40 mm a síle plechu min. 0,75 mm. Na opláštění stěn pak nejčastěji plechy s výškou 35 mm a síle plechu cca 0,63 mm. Další provedení jsou tepelně izolační panely, které se liší svým jádrem. Nabízíme s polystyrénové, polyuretanové, nebo panely s jádrem z minerální vlny. Nejčastěji jsou používané panely s polyuretanovým jádrem, které jsou vhodným kompromisem. Na rozdíl od polystyrénových panelů mají vyšší tepelně izolační vlastnosti a dobré protipožární vlastnosti.
