Kotevní patky jsou sériově vyráběné ocelové kotvy, které slouží k pevnému ukotvení různých druhů stavebních konstrukcí a dřevostaveb do podkladu. Nejčastěji se používají při kotvení dřevěných konstrukcí (trámy, hranoly) do betonu nebo země. Kotevní patky využijete zejména, pokud plánujete stavit pergolu, altán, terasu či garážové stání. Jsou velmi spolehlivé, zajistí pevné a stabilní uchycení a lze je využít prakticky v jakémkoliv terénu.
Při práci s kotevními patkami je nutné vykopat dostatečně hluboké základy, do kterých budou patky zasazeny. To vám může ztížit práci s ohledem na terén, ve kterém chcete základy kopat. Při kotvení zahradních dřevostaveb musíte brát ohled na typ povrchu, do kterého budete konstrukci upevňovat. Existuje více druhů kotevních prvků, ale ne všechny se hodí pro všechny typy půdy. Zatloukací hroty jsou vhodné do normální zeminy, ale nehodí se do štěrkovitého povrchu. Používají se spíše pro lehčí konstrukce. Zemní vruty lze použít do většinu typů povrchů, kromě kamenitého terénu. Jejich montáž je jednoduchá, není nutné kopat hluboké základy. Kotevní patky jsou nejspolehlivějším kotevním prvkem, avšak jejich montáž je pracnější. Při použití patek s prolisem zabráníte vlhnutí a nahnívání spodní části trámů a hranolů.
Různé druhy kotevních patek a jejich charakteristiky
Kotevní patky lze uchytit do podkladu dvěma způsoby. V prvním případě se patky vkládají do podkladu při jeho budování. K tomu se používají kotevní patky s trnem (roxor, betonářská tyč). Vykopané základy se zalijí betonem a do něj se zapustí trn kotevní patky. Druhým způsobem je ukotvení patky do hotového podkladu. Tato montáž je náročnější časově i finančně. Je nutné vyvrtat otvor a následně uchytit trn patky pomocí chemické kotvy. Kotevní patky můžeme ukotvit k podkladu několika způsoby. Pokud nemáte zcela rovný podklad pro realizaci vaší dřevostavby, budou se vám hodit kotevní patky či pilíře s nastavitelnou výškou. Pomocí matice dorovnáte výškové rozdíly mezi jednotlivými vstyčnými body stavby. K dostání jsou nastavitelné patky ve tvaru "U" nebo s deskou, která zaručí vyšší estetičnost spoje. Kotevní patky jsou nejčastěji vyráběny s povrchovou úpravou galvanický nebo žárový zinek, které využijete ve většině případů. Galvanické zinkování představuje ochranu proti mechanickému poškození (abraze, otěr), ale ochrana proti korozi a povětrnostním vlivům je minimální, tudíž jde spíše o estetičnost. Žárové zinkování je velmi účinná ochrana před korozi, má dlouhou životnost a odolnost proti mechanickým i povětrnostním vlivům. V náročnějším prostředí je vhodné použít patky z nerezové oceli. Nerezová ocel A2 je vhodná pro použití v domácím i venkovním prostředí. Ocel A4 má zvýšenou odolnost proti korozi a kyselinám a je možné ji použít i v kontaktu se slanou nebo chlorovanou vodou. Nerezové patky se ale moc nepoužívají, protože jsou drahé.
Rozdělení podle tvaru a účelu
Kotevní patka do betonu se používá pro uchycení dřevěných hranolů, sloupků a stojek do betonového základu. Patka do betonu se zabetonuje do čerstvého betonu nebo připraveného základu. Ne. Patka s roxorem je určená k zabetonování. Patka s prolisem pomáhá oddělit spodní část dřeva od podkladu a zpevňuje základnu patky. Patka bez prolisu má jednodušší rovné provedení a hranol v ní sedí níže. Rozměr vybírejte podle skutečného průřezu dřevěného hranolu nebo sloupku. Dřevěný hranol v nich sedí níže.
Patky do betonu většinou použijete ve chvíli, kdy kotevní stanoviště budujete tzv. na zelené louce. Pokud již máte základovou desku hotovou, pro kotvení se používají pilíře, vyrobené ze šroubovice a nosných desek kotevního prvku. U kotevních pilířů si můžete konečnou výšku doladit, snadněji tak vyrovnáte podlahu stavby do vodorovné polohy. Kotevní patky skladujeme, díky tomuto faktu jsme schopni Vám drtivou většinu nabízených položek dodat obratem. Ceny kotvících patek a konkrétní rozměrové varianty naleznete v kartách produktů. Jako specializovaný prodejce kotevních prvků Vám nabízíme kotvící patky vyrobené v ČR nebo cenově dostupnější patky dovezené z Asie. Prodej realizujeme firmám i konečným zákazníkům po celé ČR - České Budějovice, Praha, Brno, Ostrava, Olomouc, Plzeň, Hradec Králové, je jedno, kde sídlí vaše firma či dílna. Kotvící patky pro dřevostavby vám dodáme obratem kamkoliv.
Instalační postupy a výškové možnosti

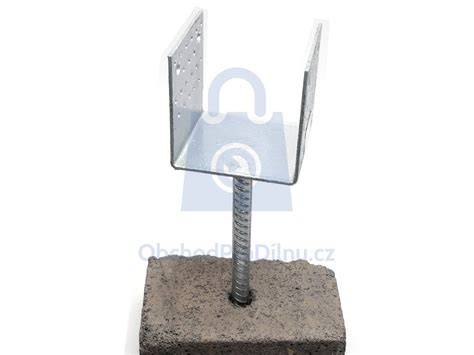

U první varianty, kdy základ není hotový a budeme jej teprve betonovat, můžeme využít kotevních patek s trnem, kdy trn kotevní patky přímo zabetonujeme do základového pilíře, beton v okolí kotevního trnu by měl být zhutněn na min. C16/20. Tato varianta je nejrychlejší, bez potřeby dalších nástrojů, nářadí a kotevních prvků. Je však potřeba vyšší zručnosti a pečlivosti při betonování patek, aby všechny patky byly přesně zabetonované kolmo k základu, ve správné výšce a ve správné poloze. Kotevní patka tvaru U - nejpoužívanější typ kotevní patky, dostupná pro trámky o průřezech 60, 80, 100, 120,140, 160 mm. Kotevní patky tvaru U s prolisem - patka s prolisem poskytuje lepší ochranu dřevěného prvku, kdy je spodek trámku na prolisech a je lépe chráněn proti vlhkosti. Kotevní patky tvaru L - tento tvar patky se využívá pro podepření rohových spojů trámků, nebo v případech, kdy nechceme, aby patka byla viditelná z pohledové strany konstrukce. Kotevní patky tvaru T - patka T se vkládá do naříznuté drážky v dřevěném prvku. Výhodou této patky je, že není viditelná z žádné pohledové strany.

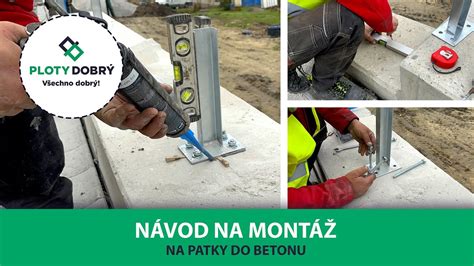

U druhé varianty, kdy již máme hotový betonový podklad, lze také použít výše uvedené kotevní patky s trnem, ale musíme nejdříve do betonu vyvrtat kotevní otvor pomocí stavebního vrtáku SDS. Do vyvrtaného otvoru potom trn kotevní patky upevníme ve správné poloze pomocí chemické malty. Kotevní patka U s deskou pevná - tato kotevní patka tvaru U je pevná, bez možnosti výškového nastavení. Spodní obdélníková patka pro uchycení do betonu má dva montážní otvory. Tyto pevné patky nabízíme pro trámky o průřezech 60, 80, 100, 120 a 140 mm. Kotevní patka U s prolisem šroubovací - výškově nastavitelná patka tvaru U s prolisem poskytuje lepší ochranu dřevěného prvku, kdy je spodek trámku na prolisech, což ho lépe chrání proti vlhkosti. Spodní čtvercová deska má čtyři montážní otvory pro uchycení do betonu a horní patka U je výškově stavitelná pomocí šestihranných matic. Kotevní patka U stavitelná - patka tvaru U s možností šířkového nastavení pro různé průřezy trámků v rozsahu 80-160 mm. Tato stavitelná patka se často používá pro výstavbu ze starých použitých trámů, kdy trámky nemají v celé své délce stejný průřez. Patka je výškově stavitelná pomocí prodloužené šestihranné matice v rozsahu 110-190 mm. Kotevní patka T šroubová - patka T se vkládá do naříznuté drážky v dřevěném prvku, výhodou této patky je, že není viditelná z žádné pohledové strany. Nejčastěji se používá pro svislé trámky. Patka je výškově stavitelná pomocí prodloužené šestihranné matice v rozsahu 110-190 mm. Patka pilíře s pevnou deskou - patka pilíře s pevnou horní deskou s přivařenou šestihrannou maticí s možností výškového nastavení pomocí závitové tyče. Spodní deska pro uchycení do betonu má čtyři montážní otvory. Patka pilíře s volnou deskou - patka pilíře s volnou horní deskou s možností výškového nastavení pomocí závitové tyče. Spodní deska pro uchycení do betonu má čtyři montážní otvory. Nejčastěji doporučovaná varianta kotvení je pomocí ocelových průvlakových kotev. Do betonu vyvrtáme otvory pomocí stavebního vrtáku SDS dle roztečí v ocelové základně patky. Hloubka a průměr otvorů závisí na zvoleném rozměru ocelové kotvy. Z vyvrtaného otvoru je nutné odstranit prach, aby byl otvor čistý, ideální je vyfoukat vzduchem pumpičkou nebo použít kompresor. Další používanou variantou je přímé přišroubování patky pomocí šroubů do betonu se šestihrannou hlavou. Tuto variantu volíme především v případech, kdy patku kotvíme blízko k okraji betonového základu, protože při kotvení nevzniká v otvoru napětí jako u průvlakových kotev a sníží se tak riziko prasknutí betonu. Pro kotvení patek doporučujeme šrouby o průměru 8 pro otvory 10,5 mm a průměr 10 mm pro otvory 12,5 mm. Patku můžeme také do betonu upevnit pomocí nylonových hmoždinek a vrutů se šestihrannou hlavou. Pro tuto možnost kotvení doporučujeme hmoždinky Mungo Quattro, které mají vysokou možnost zatížení. Posledním již zmiňovaným způsobem ukotvení je pomocí chemické malty. Toto kotvení je nejvhodnější pro pevné patky s trnem pro zabetonování. Můžeme jej ale použít i pro kotvení patek s kotvící deskou. K tomuto způsobu kotvení se používají závitové svorníky (nařezané závitové tyče na požadovanou délku), které se pomocí chemické malty upevní do vyvrtaných otvorů.
Variantou číslo jedna, kterou my doporučujeme, je použití vrutů RAPI-TEC, určených přímo do tesařského kování, patek a zemních vrutů. Jedná se o vruty vyrobené z jakostní oceli s vysokou pevností, které mají válcové osazení pod hlavou a zapadnou přesně do otvorů v kotevní patce. Druhou nejčastější varianta je použití standardních konstrukčních vrutů s talířovou hlavou nebo stavebních vrutů RAPITEC SK-PLUS. Oba výše uvedené typy vrutů mají kvalitní povrchovou úpravu s kluzným povlakem na závitu a šroubují se také přímo bez předvrtání do plného materiálu. U patek tvaru T, které se zasouvají do vyříznuté drážky v trámku je pro montáž nutné použít závitové svorníky, šestihranné nebo vratové šrouby v průměru závitu M10 a délce podle průřezu trámku. V tomto případě se musí v trámku vyvrtat otvory o průměru 10,5 -11 mm v přesné pozici jako jsou otvory v patce. Pod hlavy šroubů a pod matice doporučujeme použít velkoplošné podložky.
