Co je protipožární izolace vzduchotechnických potrubí a proč je důležitá
Izolační soubory slouží k ochraně majetku a zdraví osob při vzniku požáru tím, že zabraňují přenosu tepla a kouře a tím i šíření požáru mezi požárními úseky. Izolace je často doplněna o samolepicí povrch, který usnadňuje instalaci a zlepšuje mechanickou odolnost v terénu.
Hlavní normační rámec a definice
Vzduchovody se při požáru stávají nebezpečnými cestami šíření; proto existuje česká technická norma ČSN 73 0872 a související normy pro protippožární ochranu staveb, včetně vzduchotechnických zařízení.
Definice pojmu požárně dělicí konstrukce: „Je to taková konstrukce, která brání šíření požáru mimo požární úsek a je schopná po stanovenou dobu (15, 30, 45, 60, 90, 120, 180 minut) odolávat účinkům požáru, čímž se myslí, že při působení vyšších a vysokých teplot nedojde k porušení její funkce.“
Normy pro zkoušení a klasifikaci vzduchovodů
Zkušební vzorek se vystaví specifickému režimu ohřívání a chování vzorku se sleduje podle ČSN EN 1363-1. Norma ČSN EN 1366-1 stanovuje metodu pro stanovení požární odolnosti svislých a vodorovných vzduchotechnických potrubí za normových podmínek požáru. Klasifikace uvádí, zda jsou splněna kritéria při požáru zvnějšku, nebo zevnitř, nebo obousměrně, a zda jde o horizontální či vertikální potrubí.
Potrubí pro odvod kouře a tepla se klasifikuje podle ČSN EN 13501-4 a souvisejících částí; pro více požárních úseků jako EI multi, pro jeden úsek s ev. dalším vedením jako EI 30 multi, EI 60 multi atd. U potrubí pro odvod kouře a tepla z jednoho úseku, které dále vede jinými úseky, platí stejné třídy EI 30 multi nebo EI 60 multi. Pokud potrubí odvádí zplodiny z jednoho úseku bez vyústek, používá se E300 single nebo E600 single podle teploty odváděných horkých plynů.
Požární klapky a jejich role

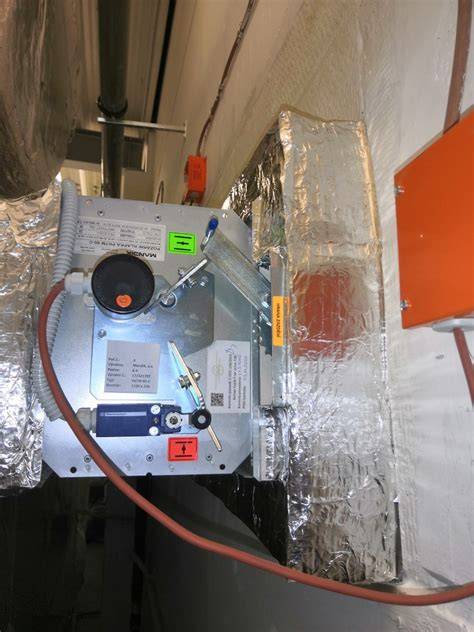

Požární klapky jsou nejznámějšími požárně uzávěry vzduchotechnických prostupů; slouží ke krátkodobému uzavření průchodů a tím brání šíření požáru a kouře do dalších úseků. Mohou být instalovány v místech prostupů přes požárně dělicí konstrukce, případně nemusí být potřeba, pokud je vzduchovod v celé délce chráněn protipožární izolací, včetně míst prostupu.
Materiály a typy izolací
Nejvhodnějšími materiály pro protipožární izolaci bývají desky nebo rohože z minerálních vláken s reakcí na oheň A1 nebo A2; minerální vlna je zvláště bezpečným médiem, protože nepřispívá k šíření požáru a může tlumit samotný požár.

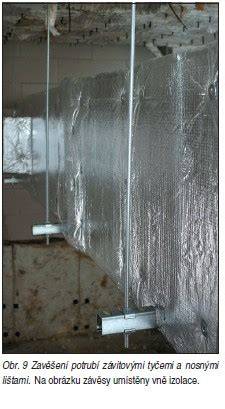

Pro čtyřhranné vzduchovody se používají desky s jednostranným hliníkovým polepem; pro kruhové vzduchovody lamelové rohože s kolmou orientací vláken na hliníkové fólii, nebo rohože na drátěném pletivu pro vyšší odolnost nad 60 minut. Izolační materiál se klade přímo na potrubí a připevňuje se trny s kloboučky (TS-svorníky).
Speciální systémy a souvislá integrace
Pro vyšší požární odolnost nad 60 minut se používá speciální materiál; při použití certifikovaných systémů není nutné instalovat další požární klapku. Součinnost návrhu požární klapky a protipožární izolace je stejně důležitá. Průběh spolupráce mezi PBŘ a projektantem vzduchotechniky je klíčový pro vyjasnění požárně bezpečnostního řešení v dokumentaci.
K bezpečnosti vnitřního prostředí slouží i normy pro vnitřní klima; DIN EN 15251 se zabývá vstupními parametry pro vnitřní klima a energetickou účinnost.
Praktické aspekty návrhu a realizace

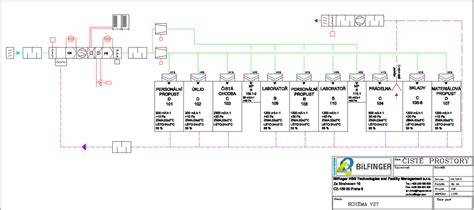

Projektant PBŘ určuje směrovou orientaci tepelného namáhání a spolupráce s projektantem vzduchotechniky je nezbytná. Pokud nedojde ke koordinaci, hrozí rizika - špatný výběr typu potrubí, vyšší cena izolace a potíže s realizací. Příklady typů potrubí a jejich použití jsou uvedeny v textu, včetně vzorků systémů ORSTECH a ULTIMATE Protect pro konkrétní požární rizika.
Celkový pohled na řešení a doporučení

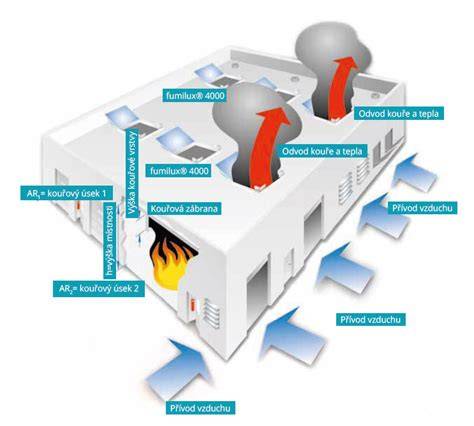

Nové znění normy změnilo zažité zvyklosti; projektant vzduchotechniky musí spolupracovat s PBŘ a navrhnout potrubí odpovídající rizikům v konkrétní aplikaci. Pokud není jasně určeno, musí být použito potrubí s vyšší odolností (typ B). ZOKT (zařízení pro odvod kouře a tepla) navazuje na PBŘ a má za cíl směrovat kouř a snižovat tepelné namáhání konstrukcí.
Další poznámky a legislativní kontext

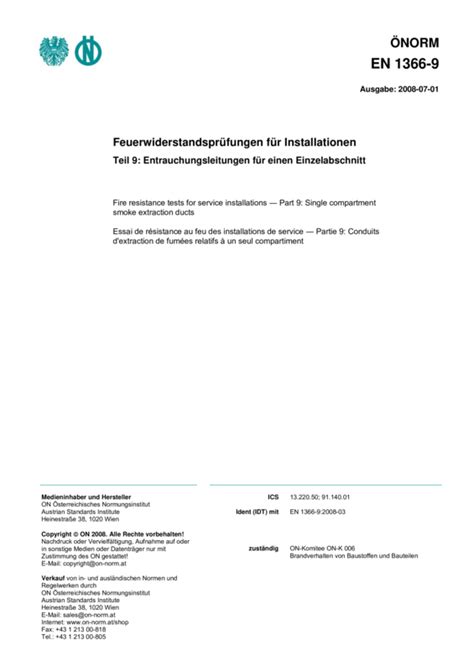

Po vzniku požáru ovlivňuje dominantně kouř a teplo, proto je důležité zachovat bezpečnostní parametry i pro vzduchovody procházející více úseky. Tlakové rozdíly a zkoušky tlaku se provádějí podle EN 1366-8 a EN 1366-9 pro různé typy potrubí, s různými úrovněmi podtlaku a testy pro A, B a C typy potrubí.
Praktické shrnutí pro projektanty a realizátory
Klíčové je sladit požární odolnost potrubí s konkrétními požárními úseky objektu, vzájemná spolupráce PBŘ a vzduchotechniky, a volba správných materiálů a systémů izolace pro dosažení požadované odolnosti a bezpečnosti.
Nejúčinnější je zvolit systém, který splňuje technické a bezpečnostní požadavky a zároveň minimalizuje nároky na instalaci a provoz. Vhodná volba protipožárních izolací spolu se správnými konstrukčními prvky umožní zachovat integritu a bezpečnost vzduchotechnických systémů v širokém spektru stavebních objektů.
