Zesílení stávajícího zateplovacího systému lze provést systémy weber therm SAN a weber therm SAN minerál. Oba systémy jsou certifikované vnější tepelně izolační kompozitní systémy, národním certikátem určené ke zdvojení zateplovacího systému v souladu s technickými pravidly CZB, Zdvojení ETICS TP CZB 01 - 2014. Odtrhovou zkouškou je třeba zjistit, jestli zvolený typ lepicí hmoty vykazuje dostatečnou soudržnost se stávající omítkou. Je třeba jednoznačně určit jaký druh lepidla je vhodné použit pro danou omítku. Je třeba si uvědomit, že nemusí jít pouze o pastovitou omítku, ale třeba o omítku minerální natřenou fasádním nátěrem neznámé kvality, na které již nějakou dobu hlodal zub času.
Hmoždinky zajišťují přenos zatížení působící v jejich ose, musí být osazeny vždy, jsou osazeny přes novou tepelně izolační vrstvu a vrstvu stávajícího ETICS a jsou ukotveny do nosného podkladu. Druh, poloha vůči výztuži, počet a rozmístění nových hmoždinek se navrhuje postupem podle ČSN 73 29 02. Pro zdvojení ETICS je nutno použít hmoždinky se šroubovacím ocelovým trnem. Vhodná hmoždinka je např. Termoz CS, která je součástí systémového řešení kotvení při sanaci a zdvojení ETICS od firmy Fischer. Hodnotu Nrk zjistíme výtažnou zkouškou hmoždinek in situ a hodnoty Rjoint a Rpanel najdeme v STO nebo Prohlášení o vlastnostech uvažovaného zateplovacího systému.
Celková tloušťka rep. izol. Lepicí hmota se v případě nového ETICS nanáší ve formě pásů po obvodě a třech bodů do plochy izolační desky tak, aby plocha lepeného spoje činila minimálně 40 % plochy izolační desky. Lze též použít formu celoplošného lepení v závislosti na stavu posuzovaného podkladu tvořeného stávajícím ETICS. Pokud potřebujeme zajistit transport vodní páry přes vnější souvrství stávajícího ETICS a tím se vyhnout nebezpečí kondenzace, můžeme použít patentovanou technologii webertherm retec® 700. Komplexní sanace umožňuje mimo rozsah základní sanace provedení zdvojení ETICS. Cílem sanace je zabezpečení nestabilního ETICS vůči horizontálnímu a vertikálnímu zatížení s využitím injektovaného kotvení Spiral Anksys.
Pro kotvení ETICS s izolanty z EPS jsou určeny hmoždinky Spiral Anksys SA s injektážní hmotou SAF1/SAF3. zdvojení zateplovacích systémů na bázi EPS kotvící systém Spiral Anksys typ kotvy SA s injektáží hmotami SAF1/SAF3 tl. izolačního souvrství do 220 mm izolanty EPS s min. kotvící systém Spiral Anksys typ kotvy SA s injektáží hmotami SAF1/SAF3 tl. izolační vrstvy do 220 mm izolanty EPS s min. zdvojení zateplovacích systémů na bázi MW, případně EPS + MW kotvící systém Spiral Anksys typ kotvy SA/SM 70 s injektáží hmotou SAF3 tl. izolačního souvrství do 220 mm izolanty z MW s min. kotvící systém Spiral Anksys typ kotvy SA/SM 70 s injektáží hmotou SAF3 tl. izolační vrstvy do 220 mm izolanty z MW s min.

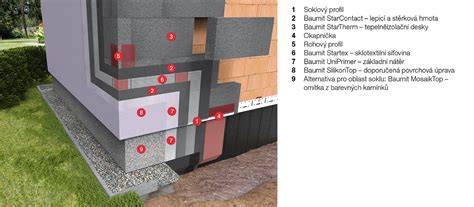

Z hlediska dlouhodobé životnosti ETICS a jeho bezvadné funkce je třeba pamatovat na to, že jde o stavební výrobek složený z jednotlivých komponentů, přesně definovaná sestava, která je dodána v rámci jedné obchodní transakce u jednoho dodavatele - tzv. sestava „kit“. Dodavatel má takový systém odzkoušený jako celek a deklaruje vlastnosti systému složeného s daných komponent. Řešíte renovaci fasády nebo novostavbu domu? Potřebujete poradit s výběrem materiálu, systémovou skladbou nebo cenovou nabídkou? Kompletní sortiment produktů pro zateplení fasády domů. Systém ETICS je mimořádně vhodný pro novostavby a rekonstrukce budov.
Stavba / Izolace, střechy a fasády / Zateplovací systémy / Kontaktní zateplovací systémy a chyby při jejich praktickém prováděníDůležité je vymezení rozsahu díla (bez projektové dokumentace nelze), řešení méně a více prací, postup předání díla, odstraňování vad a nedodělků, sankce z prodlení apod. Součástí smlouvy musí být technologický a realizační předpis dodavatele a kontrolní a zkušební plán.Zateplování stávajících budov přidáním dodatečné tepelné izolace je všem dobře známou technologií, která je ve světě široce používána již řadu desetiletí. Využití těchto systémů se v české stavební praxi rozšířilo v devadesátých letech 20. století a jejich obliba trvá. Zdá se, že vzhledem k propracovanému systému technických pravidel, sledování kvality a praktickým zkušenostem realizátorů, by nemělo docházet k chybám při provádění a aplikace ETICS by tedy měla být spíše jakousi „rutinou“.
Je překvapivé, že tomu tak není a k tomuto názoru vede řada zkušeností při provádění autorského nebo technického dozoru na stavbách. Pro vnější tepelně izolační kompozitní systém se vžilo označení ETICS (external thermal insulation composite system). Každé stavební realizaci předchází návrh. Ten by měl respektovat výše uvedené předpisy a zohledňovat podmínky dané stavby. Ve výsledku musí jednoznačně stanovit navrhované komponenty ETICS, způsob provedení všech ploch zateplovaného pláště budovy a návrh řešení atypických detailů.
Klíčové stavební podmínky a správná příprava podkladu
Z pohledu stavebního zákona je zažitá praxe, že provádění fasádních plášťů nevyžaduje stavební povolení ani ohlášení. Je to v případech, kdy se nemění vzhled stavby, například velikost oken a nezasahuje se do nosných konstrukcí. V investorovi to vyvolává dojem, že projektovou dokumentaci nepotřebuje a obecně formulované plánované zateplení svěří odbornému dodavateli. Zcela běžně to takto probíhá u většiny rodinných domů, ale lze se s tímto postupem setkat i u milionových investic v případě bytových domů.
Ani v případě, že máme podrobnou a dobře zpracovanou projektovou dokumentaci, nemusí být vyhráno. Dalším krokem je dobře formulovaná smlouva s dodavatelem a spolupráce se stavebním dozorem. Zde je dobré se zmínit především o obsahu smlouvy o dílo. Náležitosti smlouvy jsou obecně dané novým občanským zákoníkem a při jeho studiu dojdeme k závěru, že bez právní pomoci se neobejdeme. Rozhodně nelze doporučit přijmout znění smlouvy od zhotovitele, ale text si připravit vlastní tak, aby ochránil především zadavatele a toto znění bylo již součástí nabídkového řízení.
Většina stavebních firem disponuje certifikáty kvality ISO, které však nevypovídají o řemeslné kvalitě. Problém nebývá jen s pracovníky najatými na konkrétní stavbu prostřednictvím agentur. Není od věci požadovat, aby zhotovitel prokázal, že pracovníci procházejí pravidelným školením na provádění ETICS. Přesto je kontrola nutná, protože řada nedostatků spočívá v nepečlivé a odbyté práci. Podklad pro lepení izolantu musí být dokonale čistý, umytý tlakovou vodou, odmaštěný a soudržný. Při nepečlivém provedení zápustné montáže dochází k zapadnutí víček. PU pěnou se běžně vyplňují i spáry nad 1 cm, kde jednoznačně musí být výplň z přířezu izolantu. Výplň pěnou se připouští jen u spár do 4-5 mm. Velkým problémem je rovinnost a tloušťka základní vrstvy. Zde je potřeba si uvědomit, že nerovnosti nalepeného izolantu již nelze v několik milimetrů silné základní vrstvě vyrovnat. Tolerance na 1 metr lati je velikost zrna konečné úpravy + 0,5 mm. Například při zrnitosti finální strukturované omítky 2 mm je tolerance do 2,5 mm. Kontrolovat je nutno již na izolantu. EPS se dá přebrousit, desky z minerálních vláken však nikoli. Vlastní základní vrstva se skelnou síťovinou by neměla být navrhována v tloušťce menší než 4 mm, aby bylo vůbec možné dodržet správnou pozici sítě ve vrstvě a její minimální krytí 1 mm. Není od věci vyříznout několik vzorků a tloušťku a provedení základní vrstvy posuvným měřítkem ověřit. Lze se setkat i s tloušťkou hodně pod 3 mm.
V případě prodlevy delší než 14 dní před prováděním základní vrstvy dochází k degradaci polystyrénu a měl by se tedy celoplošně přebrousit. Řada realizací se provádí tehdy, kdy již v minulosti došlo k výměně oken. Ta je téměř vždy provedena „živelně“ bez ohledu na budoucí zateplení. Není pak dostatek místa na čelech rámů pro provedení zateplení ostění a nadpraží, kde se požadují minimálně 4 cm izolantu. U parapetů nemívají okna podkladní profily, aby bylo možno vložit izolant pod plech, ale zde je možno výšku odbouráním upravit. Osazovací spáry dříve měněných oken nejsou chráněny a PU pěna ve spárách bývá degradovaná. Opomíjí se její vyškrábání a důsledné přetěsnění spáry. Výčet lze ukončit příkladem, kde vlastník uzavřel smlouvu na zateplení jedné stěny 5patrového bytového domu bez projektové dokumentace a na základě obecného rozpočtu s cca 20 položkami. Lze doporučit, aby se zadavatelé stavebních prací předem dostatečně informovali o všech rizikách i možnostech, jak jim předejít. Využít lze například bezplatné energetické poradenství, které poskytují Energetická a konzultační střediska sítě EKIS v rámci dotačního titulu MPO. Více informací lze nalézt na webových stránkách www.mpo-efekt.cz. Energy Centre České Budějovice poskytuje bezplatné energetické poradenství a další podpůrné služby na www.eccb.cz.
