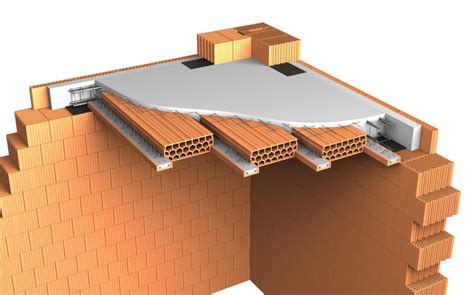

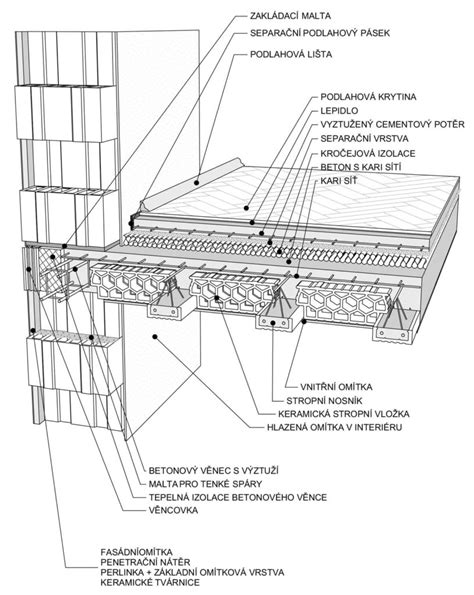

V současnosti není ani zanedbatelná vysoká požární odolnost a nižší cena oproti většině ostatních stropních systémů. Strop Porotherm se skládá z několika základních prvků. Základním prvkem jsou stropní nosníky v délce od 1 750 mm do 8 250 mm. Po obvodě stropu se pro jednoduché ukončení desky používají věncovky Porotherm VT 8 Profi ve výšce odpovídající zvolené tloušťce stropu, ke kterým se zevnitř přikládá tepelná izolace (např.
Mezi ně se pokládají stropní vložky MIAKO o třech základních výškách pro stropy o tloušťce 210 mm (optimální do světlosti místnosti 4 m), 250 mm (optimální do světlosti 6 m) a 290 mm pro větší rozpětí. Po obvodě stropu se pro jednoduché ukončení desky používají věncovky Porotherm VT 8 Profi ve výšce odpovídající zvolené tloušťce stropu, ke kterým se zevnitř přikládá tepelná izolace (např. Dnes se v rámci projektu e4dům svépomocí podíváme na sestavení, armování a betonáž skládaného stropu POROTHERM. Nejste si jisti, jak správně postavit základovou desku?
S touto knihou se vyhnete drahým chybám. Stáhnout knihu
Přesné množství stropních nosníků a vložek pro strop POROTHERM jsme si nechali spočítat přímo ve Wienerberger na základě projektové dokumentace. Stropní MIAKO vložky i POT nosníky nám řidič z výrobního závodu přivezl a složil. Druhý den začínáme s nosníky. Na nosné zdivo položíme těžký asfaltový pás. My zvolili DEKBIT V60 S35 a spotřebovali jsme necelé 2 role. Asfaltový pás jsme nařezali na šířku 24 cm. Na celou šířku zdiva ho nedáváme, aby nebyl umístěn pod věncovkami a polystyrenovou izolací ve věnci.
Nyní přichází na řadu jeřáb, který jsme si na dnešek domluvili. Podle výkresu statiky stropu, kde jsou popsány jednotlivé nosníky, jsme tyto nosníky postupně přemisťovali na strop. Zatím si je jen usadíme, rozmisťovat je budeme později. Jakmile byly nosníky rozmístěny, můžeme se pustit do další práce. Při ní se ale bude hodit několik pomocníků.

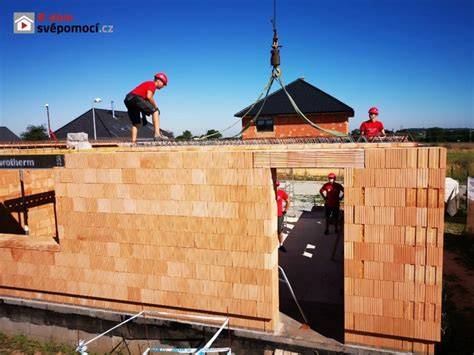

Při rozmisťování POT nosníků dle kladečského plánu měříme rozteč prostředního prutu betonářské výztuže. Podle projektu máme k dispozici rozteč 62,5 nebo 50 cm. Je nutné dodržet také minimální délku uložení nosníků na zdivu, tj. 12,5 cm. Po hrubém rozměření rozteče mezi dvěma nosníky mezi ně umístíme MIAKO vložku. A můžeme pokračovat ve stejné práci na sousedním nosníku.
Plánujete stavbu svépomocí? S touto knihou postavíte hrubou stavbu v profesionální kvalitě. Stáhnout knihu
V místě otvoru, například tam, kde bude komín, je ideální začínat s rozmístěním nosníku právě u komínu. Předejdeme tak situaci, kdy bychom museli přeskládávat strop v celé místnosti. Můžeme se pustit do ukládání cihlových vložek. Jakmile máme rozmístěny všechny POT nosníky, můžeme přistoupit k ukládání cihlových vložek. Zde, kromě zmíněné rozteče, máme v projektu vložky vysoké 19 nebo 8 cm. Doprostřed nízkých vložek se nesmí stoupat. Používají se tedy tam, kde je nutné zvýšit tuhost konstrukce uložením většího množství betonu v kombinaci s betonářskou výztuží. Nad nimi obvykle v dalším patře stojí příčka nebo sloupek krovu.
Kladení vložek bychom měli provádět postupně po řadách mezi jednotlivými nosníky. Když pozvete partu kamarádů a vytvoříte řetěz, jde ukládání pěkně od ruky. Zabere vám to tak jedno odpoledne. Pokud POT nosníky stihnete rozmístit dopoledne, máte strop složený za jeden den. Betonářskou výztuž a kari sítě jsme spočítali podle výkresu statiky a vše objednali i na věnec ve 2. NP. Podle výkresu bude strop tvořen třemi typy věnců, jedním ztužujícím žebrem a konzolou v místě budoucího schodiště.
Armování Výrobu třmínků jsme se rozhodli dělat svépomocí přímo na stavbě. Pořídili jsme si k tomu novou ohýbačku, se níž jde práce rychle od ruky a třmínky jsou stejné. Vázání armatur jsme nejprve prováděli ruční rádlovačkou, ale později jsme si dojeli do půjčovny Stavebnin DEK pro AKUvazač armatur. Rovnou jsme si půjčili také AKUstřihač. Pozor je třeba dávat na správnou vazbu rohu ve věnci. Zde provazujeme obě vnější výztuže a následně vždy vnitřní prut s vnějším.
Před ukládáním kari sítí si ve vnitřním nosném zdivu připravíme prostor pro prostupy vody, odpadního potrubí a elektřiny. Prostupy si můžeme připravit například vložením polystyrenové kostky. Výšku polystyrenu volíme maximálně na úrovni budoucího betonu nebo o 1 cm méně. To proto, abychom se následně při betonáži nemuseli připraveným prostupům vyhýbat.
Zdění věnce Jakmile máme dokončené armování věnce, přichází na řadu zdění věncových cihel POROTHERM. V místě otvorů pro okna, kde byla použita schránka pro venkovní stínění POROTHERM VARIO UNI, je třeba nad schránku v úrovni věnce umístit překlad KP 7 odpovídající délky. Prostor mezi schránkou a překladem vyplníme nízkoexpanzní pěnou. Podle projektu vložíme za věncové cihl y tepelnou izolaci z extrudovaného polystyrenu a na komínové těleso nalepíme 3cm desky minerální izolace, abychom po vybetonování stropu zachovali potřebnou dilataci. Abychom zabezpečili věncové cihly proti tlaku betonu, připevníme k nim lať, kterou rádlovacím drátem spojíme s POT nosníky.
V místě otvorů ve stropní konstrukci, například u schodiště, vytvoříme bednění a důkladně jej zabezpečíme proti budoucímu tlaku betonu. Nyní se můžeme vrhnout na ukládání kari sítí. Kari sítě a další betonářskou výztuž uvedenou v projektové dokumentaci ukládáme vždy na distanční lišty nebo jiný typ podložek. Betonování stropu Jakmile máme dokončené kompletní armování stropu a bednění v prostoru schodiště a překladů z ocelových profilů, můžeme spočítat beton a objednat betonáž. Podle projektové dokumentace máme použít na strop beton s označením C 25/30.
Potřebné množství betonu si spočítáme podle technické příručky POROTHERM, kde je uvedena spotřeba betonu na 1 m2 MIAKO vložek. Beton včetně čerpadla jsme objednali od Cemexu. Kalkulaci lze provést v kalkulátoru na webu beton.cz. Na betonáž stropu jsme si pozvali opět pomocníky. Důležité je stropní vložky před betonáží důkladně prolít vodou. Také je důležité dobře beton zhutnit v místě věnců a ztužujících žeber. Toho docílíme nejlépe ponorným vibrátorem. Ten jsme si zapůjčili ve Stavebninách DEK. Vrstva betonu nad MIAKO vložkami vysokými 19 cm musí být 6 cm. Protože máme strop předepnutý, kontrolujeme výšku uloženého betonu pomocí jednoduché měrky přímo od horní hrany MIAKO vložky.

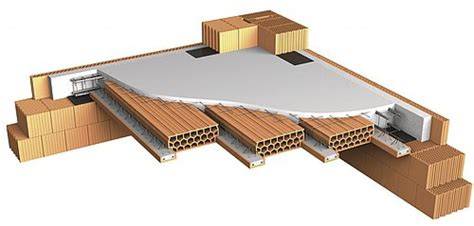

Při betonáži jsme spotřebovali 19 m3 betonu s označením C 25/30 X0S3. Betonování nám trvalo asi 2 hodiny. Beton na stropě pravidelně kropíme, abychom předešli smršťovacím trhlinám. Po 10 dnech můžeme strop zatížit a začít se zděním 2. Novinkou společnosti Wienerberger v roce 2015 je keramobetonový strop bez celoplošné nadbetonávky. Jedná se plnohodnotnou novinku pro jednodušší realizace stropů. Další výhodou je i možnost pohybu rovnou po položených vložkách ještě před zabetonováním (minimální únosnost dle ČSN EN 15037-3 je 3,5 kN od osamělého břemene, při zkouškách se dosahuje hodnot 5 až 6 kN).
Není tedy nutné pokládat fošny či podlážky pro roznášení zatížení při pohybu osob. Neopomenutelnou výhodou je i již zmíněné vynechání celoplošné pokládky sítí, a to nejen z hlediska montáže, ale i ceny. Jedná se v podstatě o rozšíření stropního systému Porotherm s vložkami MIAKO. Používají se stejné stropní trámy a stejná osová vzdálenost nosníků (500 a 625 mm). Nová je pouze stropní vložka MIAKO 25/50 BN a MIAKO 25/62,5 BN. Výhoda je jasná - možnost kombinovat oba stropy, tj. využívat systémová řešení komínových výměn, balkónů, kolmých napojení apod. Nová řada vložek se vyrábí pouze v jedné výšce, a to 25 cm.
Pro správnou realizaci montovaného stropu je potřebný plán kladení nosníků zhotovený na základě statického návrhu stropu. Tento plán by měl kromě statických požadavků na únosnost stropu zohledňovat i řešení detailů, jako jsou komínová výměna, kotvení schodišťového ramene apod. Stojiny podpěr musí být opřené o pevný podklad, aby po zatížení čerstvým betonem nedošlo při betonáži k nežádoucímu průhybu stropu. V případě, že pod stropem je nezpevněný terén, je třeba pod stojkami vytvořit pevný podklad, např. K vyložení nosníků na nosné stěny v celých balících se doporučuje použít auto s hydraulickou rukou nebo jeřáb.
V místě uložení nosníků se na poslední řadu cihel obvodové zdi položí těžký asfaltový pás. Nosníky se ukládají na asfaltové pásy podle plánu kladení. Min. délka uložení nosníků je 125 mm. Nosníky se kladou od kraje stropního pole. Komínová výměna, ale např. V místě uložení nosníků se vkládají stropní vložky, které vymezují osovou vzdálenost nosníků. Nosníky s délkou do 4 m je třeba podepřít ihned po jejich uložení. Déle než 4 m se podpírají už při ukládání, čímž se zabrání jejich poškození. Krajní podpěry se umísťují 1,75 m od nosné stěny, podpěry mají mezi sebou max.
Pomocí podepření se vytvoří ve středu rozpětí každého pole stropu převýšení s velikostí 1/300 rozpětí, přičemž prohnutí nosníku musí být plynulé. Stropní vložky se ukládají nasucho vždy mezi dva nosníky (i krajní řada vložek). Stropní vložky lze řezat na potřebnou délku. Dutiny v koncových stropních vložkách se doporučuje před betonáží ucpat nebo zakrýt. Před vyztužením stropu a věnců se po obvodu stropu vyzdí jedna řada věncových cihel. Příslušná výška horního okraje věncových cihel se dosáhne vrstvou maltového lože v potřebné tloušťce. Odolnost věncových cihel proti vylomení během betonáže lze zvýšit vytvořením tzv. Nad obvodovými a vnitřními nosnými stěnami se zhotoví výztuž věnce.
Třmeny, které se nacházejí na koncích a uprostřed nosníků, se nadzvednou pod úhlem 45° směrem k nosné stěně. Do třmenů na obou koncích nosníků se vloží spojovací výztuž ve tvaru L, která se sváže s výztuží věnce. Betonová deska se vyztužuje svařovanými KARI sítěmi o velikosti ok 150/150/4 mm. Před betonáží se celý strop důkladně poleje vodou. Strop se betonuje zároveň se ztužujícím věncem betonem třídy C 20/25 s max. velikostí zrna 8 mm. Tloušťka betonové desky v místě max. Stropy Porotherm jsou nedílnou součástí cihelného systému Porotherm. Jedná se o ucelený sortiment výrobků, které do sebe perfektně zapadají.
V rámci stropních konstrukcí si můžete vybrat z nabídky stropních trámů Porotherm POT, a to dle plánované délky stropu. Ty doplňují stropní vložky Porotherm MIAKO a Porotherm MIAKO BNK. Používání stropů Porotherm je již dlouho považováno za velmi rychlou, jednoduchou a nenáročnou technologii, jež byla nespočetněkrát ověřena v průběhu desítek let na mnoha stavbách.
