Projektování rozvodů je úkolem, který vyžaduje spoustu práce, široké znalosti a vysokou míru přesnosti a také dokonalou znalost produktů dostupných na trhu. Ve snaze usnadnit a zefektivnit profesionálům práci vytvořila společnost Armacell speciální plugin pro program Autodesk Revit®, který k navrhovaným rozvodům automaticky přidává izolaci s parametry nastavenými tak, aby odpovídaly dané rozvodové soustavě.
Stavebnictví je odvětvím, které je stále více otevřené používání moderních technologií a nástrojů digitálního projektování. Stále častější využívání konceptu BIM (Building Information Modeling = informační model budovy), jenž je založen na vytváření budov ve virtuálním prostoru, znamená konec časům, kdy architekti, stavitelé nebo strojní inženýři trávili dlouhé hodiny hloubáním nad papírovými plány, pohledy a dvourozměrnými průměty. Ti nejlepší projektanti dávají přednost vytváření virtuálních, trojrozměrných modelů budov, jež mohou být samostatně používány odborníky z nejrůznějších oborů a dovolují aktualizaci projektů a neustálé sledování změn prováděných ostatními zainteresovanými stranami.
Nový koncept řízení investic ve všech fázích procesu by nebyl možný bez speciálního softwaru, který umožňuje uplatnění tohoto konceptu v praxi. Jedním z nejčastěji používaných řešení je program Autodesk Revit®, speciální platforma, která pomáhá plánovat, projektovat, stavět a spravovat budovy a jejich infrastrukturu. Široká používanost a oblíbenost tohoto programu vedla společnost Armacell k rozhodnutí vyvinout speciální plugin modul podporující projektování izolačních systémů.
V základní verzi programu Autodesk Revit® vyžaduje vytvoření modelu izolace od projektanta, aby ručně zadal všechny parametry izolace nebo použil externí knihovny výrobců a speciální platformy pro BIM. Tento postup je časově velmi náročný, zatěžuje paměť počítače a může vést k různým chybám. Nový plugin vyvinutý společností Armacell tento proces zefektivňuje, neboť při vytváření rozvodových systémů v modelu Revit umožňuje automatické přidání technické izolace. Jinými slovy: projektant může v programu vytvářet potrubní a vzduchotechnické soustavy s tím, že je pro ně okamžitě konfigurována izolace.
Nemusí se tedy vracet k procesu izolování až poté, co bylo naprojektováno samotné potrubí nebo vzduchotechnické rozvody. Technická izolace potrubí a vzduchotechnických rozvodů v budovách musí být specifikována tak, aby její tloušťka umožňovala splnění daných technických požadavků.
Podle teorie aplikované na potrubí platí, že tloušťka izolace závisí na druhu rozvodné soustavy (např. ústřední vytápění, domácí rozvod teplé vody, chlazené vody) a na průměru trubky a jejím umístění (uvnitř nebo vně budovy, ve zdi nebo v podlaze). V praxi se pak často ukazuje, že aby byly splněny přísné předpisy, musí se izolace skládat z několika vrstev, protože její určená tloušťka přesahuje maximální parametry hadic dostupných na trhu.
Pomocí funkce Autodesk Revit® není možné přidat vrstvenou izolaci. Díky novému pluginu pro Autodesk Revit® vyvinutému společností Armacell je nyní projektování technické izolace vyhovující předpisům mimořádně rychlé a jednoduché, a to včetně vícevrstvé izolace.
Projektantova role na začátku spočívá v konfiguraci: volbě soustavy, která se má izolovat, potrubního materiálu, že kterého bude vyrobena a stanovení minimální tloušťky izolace pro zvolenou potrubní soustavu nebo průměry trubek. Pro každé průměry potrubní soustavy musí projektant také definovat vrstvy izolačního materiálu. Později se může soustředit pouze na kreslení potrubí, armatur a vzduchotechnických rozvodů. Izolační výrobky Armacell s definovanými parametry jsou prostřednictvím nového pluginu přidány automaticky.
Jakmile je v projektu uložena konkrétní konfigurace, může ji projektant použít i pro budoucí práci. Z hlediska projektanta i zadavatele je důležité, že lze kdykoli kliknutím na tlačítko „Info“ ověřit informace o izolaci navržené pro vybraný objekt (včetně třídy reakce na oheň, tepelné vodivosti, minimální a maximální teploty při montáži, koeficientu propustnosti vodních par). Pokud je použita funkce „Kusovník“, je možno vygenerovat kompletní specifikace izolace použité na potrubí a vzduchotechnické rozvody v daném systému, včetně vícevrstvé izolace potrubí a tvarovek.
Nový plugin modul pro program Autodesk Revit® vyvinutý společností Armacell je kompatibilní se systémy Windows 7, Windows 10 a Revit 2017, 2018, 2019, 2020, 2021, s 18 jazykovými verzemi, což umožňuje využití projektantům z většiny evropských zemí. Při kreslení tepelné izolace, která například vyplňuje nějakou nepravidelnou dutinu mezi stavebními konstrukcemi, jsem se setkával s problémem jak tuto izolaci třeba ve výkresech detailů zobrazit. AutoCAD Architecture a MEP v sobě sice mají detailer, který umí tepelné izolace kreslit, ale ne ve všech případech je použití tohoto nástroje vhodné a účelné. Pokusil jsem se tedy napsat šrafovací vzor, který se co nejvíce bude podobat zobrazení tepelné izolace. Jak je známo, při psaní šrafovacího vzoru se dají definovat pouze rovné úseky, mezery a tečky a nikoliv oblouky.
Oblouček tepelné izolace jsem tedy nahradil polovinou dvanáctiúhelníku. U polygonu s více vrcholy se mi nepodařilo najít opakování segmentů šrafovacího vzoru. “Obloučky” šrafovacího vzoru musejí být od sebe vzdáleny v násobku průměru dvanáctiúhelníku. Stažené soubory je třeba umístit do adresáře, do kterého má AutoCAD přístup. Tyto adresáře jsou v dialogu Options na kartě Files pod položkou Support File Search Path. uživatelsky definované šraf. Pokud šrafovací vzor používáme často je výhodné udělat si z něj nástroj v paletě nástrojů. Stačí si v jakémkoliv výkresu vyšrafovat libovolnou oblast. Po klepnutí na nástroj tak již nemusíme vlastnosti šrafy nastavovat a rovnou šrafujeme.

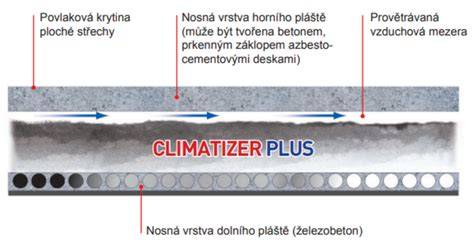

V praxi na tento problém často narazíte při kreslení řezů plochých střech. Velmi často se totiž pro spádování plochých střech používá právě tepelná izolace. V praxi lze sice v některých případech použít šrafu, ale co když chcete vykreslit klasickou tepelnou izolaci. V CADKON+ Architecture máte velmi jednoduché řešení. Můžete použít funkci Izolace mezi dva segmenty, které tento problém řeší. Po spuštění jste vyzvání k výběru dvou entit, mezi které chcete izolaci vykreslit. U výběru entit, mezi které chcete izolaci vykreslit je ale nutné si uvědomit, že výběrem první entity určíte, na kterou z vybraných entit bude izolace vykreslena kolmo.
Na následujícím obrázku je znázorněno, která entita byla vybrána jako první a která druhá. Po výběru se zobrazí dialog „Izolace mezi dva segmenty“, kde je možné zvolit typ izolace, který chcete vykreslit. Dále je možné nastavit šířku vlny. Ta určuje v mm vzdálenost mezi jednotlivými vlnami izolace. Po zadání parametrů stačí kliknout na OK a dojde k vykreslení izolace proměnné tloušťky mezi dva segmenty. Všimněte si, že výsledná vykreslená izolace je tvořena z úseček a oblouků. Pokud byste ji chtěli smazat, tak vzhledem k tomu, že výběr všech entit izolace by byl poměrně náročný, tak doporučujeme použít funkci vymazání izolace, kde stačí křížením vybrat všechny entity izolace a dojde k jejich smazání. V CADKON+ Architecture je tedy vykreslení izolace proměnné tloušťky záležitostí několika kliknutí!
Praktické využití a výhody pluginu
Automatické přidání izolace ke konstruovaným rozvodům šetří čas a eliminuje riziko lidské chyby při ručním zadávání parametrů.
Možnost definovat vrstvy izolace pro každý průměr potrubí umožňuje flexibilní a přesné modelování vícevrstvých izolací, které často vyžadují specifické tloušťky a uspořádání.
Funkce Info a Kusovník poskytují rychlou kontrolu a přesnou specifikaci izolace pro vybrané objekty a jejich komponenty, včetně parametrů jako třída reakce na oheň, tepelné vodivosti, teplotní rozsahy při montáži a paropropustnost.
Izolace v Revitu
Kompatibilita a praktické poznámky
Plugin je kompatibilní se systémy Windows 7, Windows 10 a Revit 2017-2021, s 18 jazykovými verzemi.
Užitečné je, že projektant může uloženou konfiguraci použít i pro budoucí projekty, což zrychluje pracovní postup a zajišťuje konzistenci parametrů napříč projekty.
V praxi lze izolaci navázat na nepravidelné dutiny mezi konstrukcemi a zobrazit ji v detailních výkresech pomocí řešení, které integruje širší možnosti kreslení a vizualizace než tradiční nástroje.
Další poznámky k využití
Využití vícevrstvých izolací je často nutné pro splnění přísných předpisů; plugin tuto potřebu řeší rychle a efektivně.
Pro projektanty a zadavatele je důležité mít jistotu v parametrech izolace a možnosti jejich ověření přímo v modelu, což šetří čas během revizí a koordinace s dodavateli.
