Vyhláška č. 151/2001 nám ukládá izolovat potrubí buď podle článku č.9 §6 přímo danou tloušťkou izolace, nebo podle článku 11 výpočtem s kriteriem maximální ztráty tepla vztažený na jednotku délky potrubí, konkrétně 0,35 W/m.K.
Podobnosti a základní principy izolačního kritéria
Rád bych se v tomto článku zamyslel nad smysluplností tohoto kriteria. Naproti tomu u větších potrubí je dosažení 0,35 W/m.K velice nákladné, vzhledem k velké ploše válce (povrchu izolace).
Izolaci tedy postačí navrhnout tak, aby snížila tepelný tok jednotkou plochy na povrchu potrubí z 10 W/m2K na 7,431 W/m2K. Vyráběná nejmenší tloušťka je 6mm.
Ekonomická porovnání různých tlouštěk a nákladů
Aktuální cena je cca 3,20 Kč na metr potrubí, ztráta tepla izolovaného potrubí je 15,2 W/m - tedy o 2,3 W/m v normě. Izolaci je tedy nutné navrhnout tak, aby snížila tepelný tok jednotkou plochy povrchu potrubí z 10 W/m2K na 1,0321 W/m2K.
Izolaci je tedy nutné navrhnout tak, aby snížila tepelný tok jednotkou plochy na povrchu potrubí z 10 W/m2K na 1,0321 W/m2K. Vyráběná nejbližší tloušťka je 50mm.
Rozhodující vliv tlouštěk na náklady a úspory

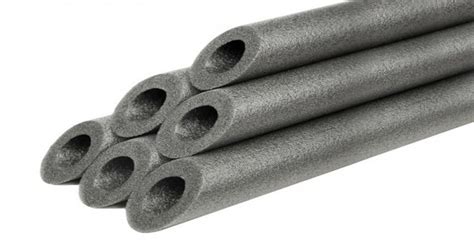

Pokud použijeme oněch 69 Kč na izolaci potrubí o průměru 15mm, zaizolujeme tak 9,5 m potrubí PE izolací namísto 6mm tloušťkou izolace 13mm tloušťkou izolace, což představuje nárůst ceny jednoho metru izolace z 3,20 Kč/m na 10,5 Kč/m.
Z předchozího srovnání vyplývá, že pouhým přesunutím investičních prostředků vložených do izolace jsme ušetřili na jediném metru nákladně izolovaného potrubí 37-7,4 = 29,6 W.
Ekonomická a technická interpretace cílových kritérií
Domnívám se, že návrh izolací je otázkou ekonomickou a musí být proveden tak, aby vynaložené prostředky zajistily maximální omezení ztrát tepla celého systému. V současnosti používané kriterium dle vyhlášky č.151 k takovému návrhu rozhodně nesměřuje. Jsme v situaci, kdy vyhláška je závazná a kriterium návrhu pro malé dimenze potrubí nevhodné.
Do průměru 28mm - Izolovat PE návleky tl. Pozn. K výpočtům jsem využil volný SW pro návrh izolací na portálu TZB-info, kde si každý vypočtené hodnoty snadno ověřit.
Nezbytné poznámky k interpretaci výpočtů
V tomto textu nebyly přidány nové teze, pouze se zkoumá stávající referenční kriterium a jeho ekonomické dopady na menší dimenze potrubí. Výpočty vycházejí z uvedených hodnot v textu a nejsou doplněny o mimořádné faktory či nová data mimo číselnou základnu.
