Tentokrát se v původním textu rozebírá tepelný odpor R a součinitel prostupu tepla U, spolu s významem koeficientu tepelné vodivosti λ pro výběr izolací a jejich dlouhodobou výkonnost v různých podmínkách.
Co je tepelný odpor a jak souvisí s izolací?
Tepelný odpor R (m2·K/W) charakterizuje izolační schopnost konstrukční vrstvy o tloušťce d [m]: R = d/λ. R = R1 + R2 + R3 + ...
Určitý tepelný odpor se projevuje i při površích konstrukce, na rozhraní s obklopujícím vzduchem, jako důsledek šíření tepla prouděním vzduchu a sálavé výměny tepla s obklopujícími povrchy (šílení tepla sáláním).

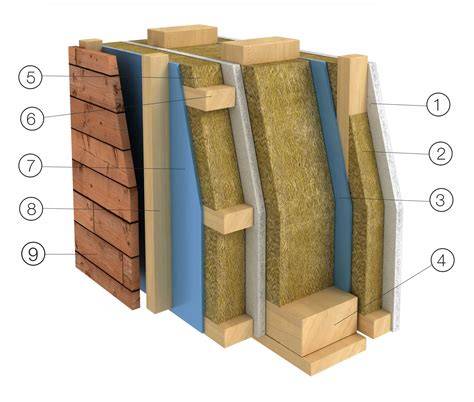

Hodnoty a typy vrstev v konstrukci
a) nevětrané (uzavřené) považujeme za zvláštní vrstvu konstrukce. Kromě vedení tepla se zde projevuje proudění a sálání. Proto jsou hodnoty tepelného odporu této vrstvy závislé i na směru tepelného toku, tloušťce vrstvy a orientaci (svislé, vodorovné).
b) větrané (otevřené), kde se předpokládá propojení s venkovním prostředím. Tím vzniká dvouplášťová (větraná) konstrukce. Zjednoudšeně se předpokládá, že v dutině je stejná teplota jako venku.
c) jako slabě větrané se označují takové vrstvy, které mají částečné propojení s venkovním prostředím. Může se například jednat o průběžnou dutinu za venkovním režným zdivem, kde jsou záměrně ponechávány některé svislé spáry volné (nevyplněné maltou) pro zajištění odvodu pronikající vlhkosti a podporu vysychání zdiva.
Trojvrstvá konstrukce a doplnění zateplovacím systémem
Trojvrstvá konstrukce ve skladbě (v pořadí z vnitřní strany) 150 mm železobeton, 60 mm pěnový polystyren, 60 mm železobeton byla doplněna o kontaktní zateplovací systém z minerálních vláken o tloušťce 80 mm. Určete tepelný odpor a součinitel prostupu tepla v původním a novém stavu. Jak by se musela zvětšit tloušťka přidané tepelné izolace, aby součinitel prostupu tepla klesl na čtvrtinu oproti původnímu stavu? Jak se změní tepelný odpor při obrácení pořadí vrstev?
Principy a souvislosti λ a U
Koeficient lambda (λ) je hodnota popisující schopnost materiálu vést teplo. Čím nižší je hodnota tohoto parametru, tím lepší jsou tepelně izolační vlastnosti materiálu a snížení tepelných ztrát. Příklady izolačních materiálů s nízkým tepelným součinitelem jsou minerální vlna a polystyren, tepelně izolační desky PIR nebo polyuretanová pěna.
Stojí za to připomenout, že koeficienty tepelné vodivosti (λ) a koeficient prostupu tepla (U) jsou dva různé parametry používané v termodynamice a konstrukci, i když spolu souvisí. Součinitel prostupu a tepelného odporu (R) bude výsledkem sečtení tepelných odporů všech vrstev stěny a odporu povrchu.
Deklarovaná vs. výpočtová lambda
Deklarovaná lambda je parametr určený v normativních podmínkách. V praxi to znamená, že tepelná izolační schopnost materiálu se určuje při teplotě +10 °C. Výpočtová lambda se stanovuje v provozních podmínkách, tj. jak při nízkých, tak při vysokých okolních teplotách. Jak efektivně bude izolovat minerální vlna při teplotě +10 °C a jak při +50 °C, např. v podkroví rozpáleném sluncem, je snadné vypočítat.
V uvedeném příkladu se součinitel lambda změnil pod vlivem teploty z 0,040 W/mK na 0,050 W/mK. Okolní teplota není jediným faktorem, který je nutný ke stanovení výpočtové lambdy. Ve studii je uvedený způsob konverze (přepočtu) hodnot získaných v jedné sadě podmínek na hodnoty zásadní v jiné sadě. Problém spočívá v tom, že provedení přesných výpočtů je možné hlavně v teorii.
V praxi výrobci termoizolačních materiálů většinou nemají výsledky laboratorních zkoušek potvrzujících stanovení součinitele lambda pro různé hodnoty vlhkosti. Deklarovaná lambda je tedy jen jedna hodnota, zatímco skutečná lambda v provozních podmínkách se může lišit v důsledku teploty, vlhkosti a dalších faktorů.
Vliv vlhkosti, teploty a struktury na λ
Vlhkost, přítomnost vody, porozita a teplota ovlivňují hodnotu λ. Voda má výrazně vyšší tepelnou vodivost než vzduch. Teplota, změna hodnoty λ a stabilita izolačních plynů dále mění provozní lambda. Materiály s vyšší porozitou mají nižší hodnotu λ, protože vzduch v pórech omezuje vedení tepla. Hustota materiálu a tlak mohou zvyšovat tepelnou vodivost.
Stárnutí materiálu, degradace a anisotropie mohou vést k rozdílům v λ v závislosti na směru vedení tepla.
Praktické ukázky a doporučení
Řada URSA GEO nabízí λ mezi 0,031 a 0,038 W/m·K a je vhodná pro šikmé střechy, podhledy i lehké příčky. Produkty z řady URSA PUREONE kombinují velmi dobré tepelně-izolační parametry s vysokou pružností a snadnou manipulací. Minerální izolace musí držet tvar, snadno se řezat a pevně sedět v konstrukci. Kvalita montáže je stejně důležitá jako samotné technické parametry. Lambda je důležitým vodítkem, nikoli však jediným kritériem. Správná izolace není ta s nejnižší hodnotou v tabulce, ale ta, která odpovídá konkrétní konstrukci a dlouhodobě zajistí komfort, bezpečnost i stabilitu budovy.
Shrnutí klíčových pojmů a vztahů
Izolační materiály s nízkou lambdou mohou umožnit tenčí vrstvy a lepší izolaci, ale konečná tepelná účinnost konstrukce závisí na kombinaci více faktorů: tloušťce vrstev, pořadí vrstev, kvalitě montáže, vlhkosti a provozních podmínkách.
