Jednou z možností, jak zlepšit akustiku v interiéru z pórobetonových příčkovek, je omítnout příčky (například Ytong Klasik) speciální akustickou omítkou Ytong. Ta u nás platí od ledna 2021 a přinesla řadu změn. Podle nové normy by u bytových a rodinných domů, terasových nebo řadových domů a dvojdomů s jednou bytovou jednotkou měly stěny mezi obytnými místnostmi splňovat zvukovou izolaci R´w a/příp. Dntv ≥ 40 dB. Záleží je na investorovi, zda se bude držet požadavků současné normy nebo zda bude mít vlastní vyšší nároky na izolaci hluku v místnostech.
Tato akustická vápenocementová jádrová omítka je určena k vytváření vnitřních jádrových omítek stěn a stropů s požadavkem na hlukový útlum. O účincích omítky svědčí i naměřená data: při 15 mm silné oboustranné aplikaci na stěny z tvárnic Ytong Klasik tl. 100 mm vychází hodnota Rw = 42 dB, u stěny z tvárnic Ytong Klasik tl. Akustická omítka Ytong se uplatní na pórobetonu Ytong i na vápenopískových tvárnicích, cihle, betonu nebo při omítání štěpkocementové desky.

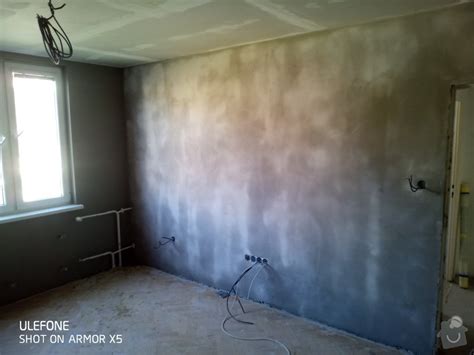

Její příprava se nijak neliší od běžné omítky: suchou směs rozmíchejte stavebním míchadlem, v běžné stavební míchačce nebo strojně s uvedeným množstvím vody (5,5-6 l / pytel 30 kg). Autor × 18. 12. Je vhodná pro ruční i strojní zpracování a používá se k vytváření vnitřních jádrových omítek pod štukové omítky a stěrky stěn a stropů s požadavkem na hlukový útlum. Obvykle se kombinuje s pórobetonovými tvárnicemi Ytong o objemové hmotnosti ≥ 400 kg/m3 , ale je vhodná i pro aplikaci na vápenopískové tvárnice, cihly, beton nebo štěpkocementové desky.
Pro zákazníky a partnery společnosti Xella je klíčové a podstatné, že u stěny z příček Ytong Klasik tl. 100 mm na maltu Ytong, oboustranně omítnutých akustickou omítkou Ytong tl. 15 mm, vychází hodnota Rw(C, Ctr) = 42, u stěny z příček Ytong Klasik tl. Podklad by měl být vždy nosný, suchý, dostatečně nasákavý, čistý, zbavený prachu, solných výkvětů, mastnot aj.
Pokud podkladem pro vnitřní akustickou omítku Ytong jsou pórobetonové zdivo Ytong nebo vápenopískové tvárnice, není třeba přednástřik nebo penetrace. Stejná situace platí i u podkladu z cihel. U betonu není nutná penetrace, ale přednástřik ano. Při přípravě přednástřiku se rozmíchá akustická omítka Ytong s množstvím záměsové vody na horní hranici povoleného rozsahu, tj. Přednástřik se pak aplikuje na stěnu v mřížce tak, aby bylo pokryto 50 % plochy stěny.
Stavba / Izolace, střechy a fasády / Akustické izolace / Odhlučnění interiéru bez tradičních izolantů? Pomůže akustická omítka od Weber. Požadavky na akustickou pohodu v interiéru neustále rostou. S odhlučněním kromě klasických izolantů (minerální a skelná vlna) už pomáhají i materiály, u kterých to ještě donedávna nebylo obvyklé - a to zejména omítky. Omítka weberdur akustik dokáže zvýšit R'w (vzduchovou neprůzvučnost) konstrukce o desítky decibelů. Bez nutnosti dalších izolačních vrstev nebo složitých konstrukčních úprav.
Ve stavební praxi se neprůzvučnost řeší také vhodným výběrem příčkového zdiva. Základem bývají cihly označené jako „AKU“ (mají například vyšší objemovou hmotnost nebo integrovanou izolaci). Jádrová omítka weberdur akustik je přímo navržena jako systémová součást akustických příček. Neprůzvučnost příčky díky ní vylepšíte o 19 dB, stačí přitom nanést 15mm vrstvu na jednu stranu zdi.
Omítku využijete především pro strojní zpracování. Pokud nemáte vlastní zařízení, můžete si jej zapůjčit přímo od Weber - vhodný stroj vám zajistí obchodní zástupci značky ve vašem regionu. Před omítáním s weberdur akustik nezapomeňte řádně připravit podklad - ideálně cementovým špricem weberdur podhoz MC 665, následně navlhčit a omítat ve vrstvě mezi 10-25 mm. Optimální je právě tloušťka 15 mm, při níž se provádělo zkušební měření.
Požadavky na zvukovou izolaci mezi místnostmi stanovuje norma ČSN 73 0532. V praxi ale není vždy snadné normovaných hodnot dosáhnout. V takových případech funguje weberdur akustik jako nástroj, kterým lze na stavbě cíleně „ubrat“ přebytečné decibely. Použití akustické omítky je navíc méně náročné než dodatečné opláštění konstrukce SDK předstěnou nebo aplikace těžkých přizdívek.
Smyslové vjemy navozují náladu a vzbuzují emoce, optické a akustické podněty ovlivňují nejvíce naše pocity. Zvuk působí bezprostředně na centrální nervový systém, a tak mají například hlasitost zvuku, frekvence a četnost zdrojů zvuku vliv na dobrou pohodu a schopnost koncentrace. Slyšitelnost v místnosti, tedy porozumění mluveného slova, nebo čistota tónů jsou závislé na odrazivosti a pohltivosti podlahy, stěn, stropu a zařízení místnosti. Kov, sklo a mramor jsou velmi moderní ale plně odráží zvuk.
Posluchače zasahují zvuky a tóny hned několikrát: přímou cestou mezi zdrojem zvuku a uchem, ale také odrazem, a tím se zpožděním, vícenásobným rozptylem a překrytem. Pokud je doba dozvuku příliš dlouhá, je zvuk nejasný a mluvené slovo často nesrozumitelné. Akustické desky StoSilent Panel/A-Tec Panel, které lze použít na stropy, stěny anebo jednotlivě jako volně umístěný výtvarný prvek, mají střední hodnotu součinitele pohltivosti až 0,85. To znamená, že zvuková energie je podle frekvence v tomto množství absorbována akustickými deskami a jen malá část energie se odráží. Tak se zklidní hluk a šum a vznikne vyvážený zvuk.
Také geometrie prostoru rozhoduje o slyšitelnosti a akustice. Tak může být, podle využití prostor jako např. v přednáškových sálech, žádoucí pro určité části prostoru vysoký součinitel odrazivosti, aby bylo možné vést zvuk dále. I zde nabízí Sto vhodné řešení. Akustické systémy Sto splňují nejenom požadavky na dobrou prostorovou akustiku ale umožňují současně kreativní ztvárnění prostoru za spolupráce odborného projektanta a designéra.
Základem systému jsou akusticky účinné desky StoSilent Panel, jejichž fyzikální vlastnosti jsou v mnoha ohledech ojedinělé. Například při posuzování roztažnosti: s koeficintem teplotní roztažnosti pouhých 8×10-6 m/m.K jsou tyto desky při normálních teplotních změnách v místnosti prakticky bez pnutí. Díky této vlastnosti lze vytvořit bezesparé velkoplošné stropy až do 200 m2.
Další předností je nízká hmotnost desek - ca 5,2 kg/m2. Desky jsou vyrobeny speciálním postupem z dutého skleněného granulátu, snadno se řežou běžnou pilkou nebo odlamovacím nožem a umožňují tak snadnou montáž na nosnou kovovou konstrukci. Bez problému lze vyříznout otvory pro umístění osvětlovacích těles, zabudovat odvětrání a další prvky. Systém je estetický nejenom díky velkým bezesparým plochám, ale také díky povrchové úpravě.
Sto nabízí jemnou akustickou omítku StoSilent Superfein, kterou lze dosáhnout velmi atraktivního vzhledu. B1 podle DIN 4102Ne jenom jednoduše stěna nebo strop - StoSilent Panel nabízí design par excellence. Neboť s tímto konceptem lze realizovat architektonicky nejnáročnější objekty. Akustické desky StoSilent Panel Robust jsou ve výrobě dodatečně vyztužené speciální síťovinou, mají vyšší mechanickou odolnost, jsou pružné a mohou být tedy namontovány i ve vyklenuté podobě.
U technického systému jsou také často požadována taková řešení, která mají splnit speciální funkce. Tak může bezesparý, velkoplošný systém plnit i funkci odvětrávaného stropu. Nebo je třeba řídit zvuk. Podle geometrie a využití prostoru může být požadováno cílené řízení zvuku. StoSilent Panel Reflex je deska, která plně odráží zvuk. Tyto desky lze bez viditelných napojení zabudovat mezi desky, které zvuk pohlcují. Díky povrchové omítce StoSilent Superfein vznikne souvislá a bezespará plocha.
Desky StoSilent Panel Reflex mohou samozřejmě řídit zvuk i samostatně jako volně zavěšené prvky. Stropní systémy Sto se montují na speciální, nárazům a průhybu odolnou, výškově nastavitelnou kovovou konstrukci, která umožňuje opticky i akusticky perfektní zpracování. Sto dodává pokyny pro montáž s popisem jednotlivých pracovních operací. Dodržení těchto pokynů zajistí požadovanou kvalitu, pokud vyškolení pracovníci odvedou kvalitní práci.
S deskami StoSilent A-Tec Panel nabízí Sto nový akustický systém v požární třídě A2. Spolehlivost, funkčnost a perfektní estetické ztvárnění podle projektu, to jsou vlastnosti, které dělají StoSilent A-Tec Panel tak žhavě aktuálním.
Neboť tyto desky okamžitě zvýší bezpečnost v objektech, vytvoří výbornou prostorovou akustiku a dodají stropům s protipožárními vlastnostmi nevídaného vzhledu. Desky StoSilent A-Tec Panel jsou vhodné všude tam, kde je vyžadována nehořlavost povrchových úprav stěn a stropů, jako např. ve shromažďovacích prostorech, veřejných budovách, školách nebo únikových cestách, např. v hotelích, letištích apod.
StoSilent A-Tec Panel je lehká, monolitická deska s vyváženou pohltivostí ve všech frekvenčních rozsazích. Její vyhodnocený součinitel pohltivosti zvuku je αw = 0,85. Díky zcela nepatrné roztažnosti umožňuje vytvářet bezesparé plochy až do 200 m2.
Dané stavební podmínky objektu mnohdy technicky nedovolují montáž zavěšených nebo předsazených konstrukcí. Přesto je však požadováno zlepšení prostorové akustiky. Proto Sto nabízí omítkový systém pro přímou aplikaci na stropy a stěny, který je obzvláště účinný v oblasti středních a vysokých frekvencí zvuku. Sto-Akustikputz je speciální minerální omítka, plněná silikátovým granulátem, kterou lze natahovat hladítkem ve více vrstvách až do tloušťky 25 mm.
Tato omítka se dodává bílá a na závěr se na ní nastříká dekorativní akustická povrchová omítka StoSilent Fein, kterou lze natónovat podle StoColor systému. Rychlé zpracování velkých ploch strojovým způsobem s pěkným vzhledem nabízí Sto-Akusti-Spritzputz.
Jedná se o jednosložkovou minerální akustickou omítku se středně hrubou až hrubou strukturou povrchu. Akustické omítky vykazují zvuk pohlcující účinek teprve tehdy, když jsou naneseny ve více vrstvách, neboť jen tak vznikne požadovaná pórovitost povrchu. Také Sto-Akustik-Spritzputz lze tónovat, když se do dvou posledních vrstev stříkané omítky přidá plně pigmentovaná barva StoColor Tint nebo StoTint Aqua.
Přesného požadovaného barevného odstínu se dosáhne barvou StoSilent Color, která se na omítku jemně namlží křížem krážem. Sto-Akustik-Spritzputz spadá do požární třídy A2 a má střední součinitel pohltivosti NRC až 0,51. Pokud je po letech vyžadována renovace povrchu, je vhodnou barvou StoSilent Color, neboť jemně nastříkaná (namlžená) barva zůstane po zaschnutí zvukově propustná, aniž by uzavřela póry v akustické omítce, které jsou důležité pro její akustický účinek.
Někdy je třeba okamžitě vyřešit problém prostorové akustiky, aniž by se musel omezit běžný provoz. Zde může být řešením akustická tapeta Sto-Silentyl. Příliš dlouhé doby dozvuku v prostoru vedou ke sníženému porozumění mluveného slova, obtěžují a často prostě ruší. Právě tam, kde má být zlepšeno slovní dorozumívání, může být akustická tapeta tou správnou odpovědí. Tento potah je obzvláště účinný v oblastech střední a vysoké frekvence mluveného projevu mezi 520 - 4000 Hz, např. ve velkoplošných kancelářích, v ordinacích, školách, restauracích nebo prodejních prostorách - prostě všude tam, kde spolu chtějí lidé vzájemně lépe komunikovat.
Povrch Sto-Silentyl tvoří strukturovaná tkanina ze skelných vláken, nalepená na akusticky účinnou vrstvu měkké pěny. Akustická tapeta Sto-Silentyl je už ve výrobě potažena bílou protipožární barvou, aplikuje se podobně jako tapety a jako konečnou povrchovou úpravu se doporučuje použít barvu StoSilent Color. StoSilent Cool je akustický systém, umožňující také ochlazování nebo vyhřívání prostoru.
Díky tomuto systému může být celoročně udržována v místnosti příjemná teplota, v létě slouží jako klimatizace, v zimně pro vyhřívání. Největšími výhodami je naprosto bezhlučný provoz, bez průvanu a víření či proudění vzduchu, až 70 % úspora energie oproti běžným klimatizačním zařízením, rychlá a jednoduchá montáž. Do desek je při výrobě zabudován registr s tenkými rourkami, kterými cirkuluje v uzavřeném okruhu voda, čímž je vzduch v místnosti buď ochlazován nebo vyhříván. Desky mají zabudován registr buď v celé ploše desek nebo jen v určitých částech, aby bylo možné např. vyříznout určitou část desky pro zabudování osvětlení apod.
Závěrečný estetický vzhled dodá deskám akustická omítka StoSilent Superfein ve více než 460 barevných odstínech. Akustické stropní systémy Sto se uplatní všude tam, kde klade architekt nejvyšší nároky na estetický a neobvyklý vzhled a tvar stropního systému, vyžaduje velmi dobrý akustický účinek a v neposlední řadě i na úsporu času a nákladů. Minimální hmotnost a vysoká pevnost desek StoSilent Panel dovolují použít velkorozměrové desky 1,2 x 2,4 m.
Nejenže jejich montáž postupuje velmi rychle kupředu, velké rozměry znamenají méně stykových spár, méně stěrkové hmoty, méně broušení, a tím větší, akusticky účinnou plochu a dohromady pak úsporu času i nákladů až 40 %. Referenční objekty s výše uvedenými systémy StoSilent Panel, StoSilent A-Tec Panel a StoSilent Cool můžete najít na internetové adrese: www.verotec.de.

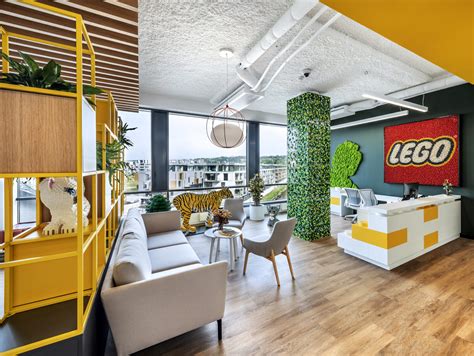

Dobrá prostorová akustika je nezbytná pro celkové vnímání a využití prostoru. Ať už jde o koncertní sál, konferenční místnost, restauraci nebo kancelář, jsou zde důležité materiály, které dokáží efektivně absorbovat zvuk a tím zabránit nežádoucím dozvukům. Naše společnost NOISE CONTROL se stala zástupcem pro Českou republiku v aplikaci tohoto jedinečného produktu, který nahrazuje klasické omítky a štuky. Produkty SONASPRAY a SONACOUSTIC jsou zvukově absorpční stavební materiály v podobě akustického nástřiku v různých vrstvách a strukturách, od hrubé až po extra hladkou, s možností barevných provedení.
Na rozdíl od klasických akustických podhledů neubírají interiéru jejich výšku. Nahrazují tak klasické stavební materiály, které nemají na interiérovou akustiku dobrý vliv. Produkty se přizpůsobují podkladu, na který jsou nanášeny systémem spray-on. Nabízí tak svobodu nejen při aplikaci na obloukové stropy, sloupy nebo stěny s kompletními křivkami. Akustická omítka má všechny potřebné certifikace pro použití ve veřejných prostorách a také všechny vrstvy a druhy mají protokoly o měření zvukové pohltivosti (hodnoty až NRC=1; αw=1).
Produkty SONASPRAY a SONACOUSTIC najdou uplatnění jak při rekonstrukcích průmyslových prostor a objektů na kanceláře, tak při výstavbě nových objektů - např. na chodby a vstupní prostory k omezení šíření hluku. Akustická omítka také reguluje kondenzaci a přispívá k tepelné izolaci interiéru. Sonaspray je povrchový materiál, který se aplikuje nástřikem v prostorách, kde je žádoucí snížení doby dozvuku, snížení hluku a zlepšení akustiky. Sonaspray se přizpůsobí každému typu stropu nebo stěny. Sonacoustic je velice dekorativní a zvukově absorpční materiál pro povrchové úpravy stropů a stěn s finálním provedením povrchu od hrubšího až po extra hladký.
Produkt patří ke špičce ve své třídě. Opticky působí jako klasická omítka, ovšem s vynikajícími akustickými vlastnostmi. Struktura systému Sonacoustic se skládá z kombinace různých tloušťek deskového materiálu Sonaboards a vrstev nástřiku. Vzhledem k široké škále vnější struktury povrchů si může každý vybrat finální design dle svého přání.
Unikátní Fade: bezespárová absorpční omítka pro flexibilní akustiku
Každý architekt, projektant či investor musí v dnešní době přemýšlet nad problematikou ideální akustiky svého projektu. Spojení akustické absorpce a architektonického návrhu ale není snadné. Proto společnost Ecophon uvedla na český trh unikátní řešení s názvem Fade. Jedná se o systém omítky s vynikajícími akustickými vlastnostmi, který vytvoří hladký a bezesparý povrch vhodný do každého interiéru.
Mezi hlavní výhody Fade patří snadná instalace i údržba a hlavně tvárnost. Oproti konkurenci má bezespárový systém Fade nadstandardní akustické vlastnosti, a to i díky své struktuře s velmi otevřenými póry.
Jeho výjimečnou absorpci hluku podporují také anorganické materiály a perlit v patentované receptuře. Bezespárová omítka Fade má vlastnosti podhledu klasifikovaného do absorpční třídy A. Existuje celkem pět absorpčních tříd nesoucí označení A až E, přičemž třída A představuje nejvyšší úroveň pohlcení zvuku.
Díky svým atributůmFade napomáhá ke splnění požadavků na dobu dozvuku, které stanovuje certifikace LEED. Tento dobrovolný certifikační program budov si klade za cíl ochránit životní prostředí během výstavby a následně v rámci provozu.
Možnosti akustické omítky Fade jsou všestranné. Je možné ji nanášet na podklad, který není dokonale rovný a během instalace se dá jednoduše tvarovat i ohýbat. Proto může být Fade aplikován prakticky na každý povrch - tedy i na stěny, klenby či zakřivené stropy.
„Umožňuje tak vytvořit optimální akustické podmínky nejen ve velkých komerčních, kancelářských a volnočasových prostorách, ale i ve školách, galeriích či restauracích. Dokonce je díky své tvárnosti a bezespárovému vzhledu vhodná i do historických či památkově chráněných objektů,“ říká David Horecký, Sales Manager společnosti Ecophon pro Českou republiku.
Samotná instalace je snadná a rychlá. Vytvoří absolutně hladký a bezesparý povrch se zajištěním akustického komfortu. Společnost Ecophon od roku 1983 vyvíjí, vyrábí a prodává akustické produkty a systémy. Ty mají za cíl přispívat ke zlepšení prostředí pro práci, vzdělávání i osobní život a zároveň ke zvyšování celkového komfortu i výkonnosti lidí.
Firemní experti ve spolupráci s prestižními akademickými institucemi provádí akustické studie a výzkumy, jejichž výsledky Ecophon následně implementuje do rozvoje kvality a funkčnosti vlastních produktů. Ochrana proti hluku patří mezi základní požadavky na vlastnosti staveb podle vyhlášky č. 268/2009 Sb., o technických požadavcích na stavby.
Ta se odkazuje na závazné normy, které se v posledních dvou letech zpřísnily. Důležitým prostředkem zajištění této ochrany jsou vhodně navržené dělicí stavební konstrukce. Tento článek pojednává o navrhování a posuzování vnitřních stěn, stropů a obvodových plášťů budov z hlediska zvukové izolace.

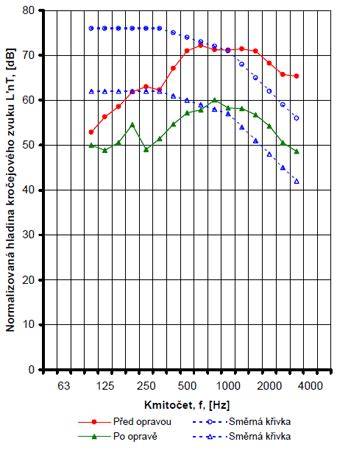

Věnuje se vzduchové neprůzvučnosti i kročejovému zvuku a klade důraz na použití postupů dle technických norem. Volně navazuje na článek J. Kaňky „Proč je důležitá stavební akustika“. Předmětem stavební akustiky v praxi je akustický návrh a posuzování stavebních prvků z hlediska vzduchové a kročejové neprůzvučnosti.
Požadavky na zvukovou izolaci jsou uvedeny v technických normách (ČSN). Obecně vzato však normy nejsou závazné, nejsou-li učiněny závaznými smluvními podmínkami mezi jednotlivými účastníky výstavby nebo nadřazeným předpisem. ČSN 73 0532 definuje požadavky a způsob posuzování.
V ČSN 73 0532 z prosince 2020 došlo k významným změnám, jako zpřísnění požadavků na kročejovou neprůzvučnost o 2 dB až 5 dB a rozšíření požadavků na zvukovou izolaci z teras a lodžií druhých bytů nad obytnou místností.
Nová ISO/TS 19488 Acoustics - Acoustic Classification of Dwellings a ČSN EN ISO 12354-1, 2, 3 poskytují pokročilejší nástroje pro hodnocení akustiky bytových prostor. Finální posouzení stavby je vždy založené na výsledcích akustických zkoušek in-situ.
Vzduchová neprůzvučnost závisí na plošné hmotnosti konstrukce; korekce na vedlejší cesty šíření zvuku (k1) a další faktory ovlivňují výslednou hodnotu. Požadavek na L´n,w musí být splněn podle norem a zohleduje se i odstup od reality podle způsobu užití místností.
V praxi se různými povrchovými úpravami měří a ověřují vlivy na vzduchovou neprůzvučnost. Ukázky ukazují, že vápenocementová omítka bývá vhodnou volbou, srovnání ukazuje i nevýhody bodově lepeného obkladu či jednostranně aplikované omítky.
V závěrečné části seriálu o vlivech na vzduchovou neprůzvučnost mezibytových stěn byly shrnuty klíčové poznatky o tom, že omítky hrají významnou roli a detaily jako počet vrstev, jejich typ a úplné omítnutí všech stran stěny mohou zásadně ovlivnit výsledky měření.
Ing. Robert Blecha shrnuje, že výsledky měření vzduchové neprůzvučnosti jsou ovlivněny i zdánlivě nevýznamnými detaily a korekcemi v rámci navrhování.
