Domovní kanalizace je našim očím skrytá. Její význam si tak často uvědomíme až ve chvíli, kdy se objeví problém - odpad se ucpe a voda neodtéká. Cesta odpadních vod od spláchnutí po přečištění je dlouhá, a tak musí být na každou část systému spolehnutí.
Základní pojmy a kde začít
Ať už plánujete stavbu domu, nebo rekonstrukci odpadů, měli byste mít jasno v základních pojmech a principu fungování odvodu odpadních vod. Často používané rozdělení kanalizace na vnitřní a venkovní je totiž zavádějící a nepřesné. Je v majetku vlastníka nemovitosti a nachází se tedy na jeho pozemku. Odvádí odpadní vody nejen z budov, ale také přilehlých ploch. Spojuje vnitřní kanalizaci s kanalizační stokou. Její součástí může být revizní šachta, která slouží k budoucí údržbě a kontrole. Ovšem úpravu a údržbu části přípojky, která je uložena na pozemku veřejného prostranství, už následně zajišťuje provozovatel sítě kanalizace. Každá budova by měla mít vlastní přípojku. Při výstavbě nebo rekonstrukci by vás měly zajímat především vnitřní kanalizace a přípojka.

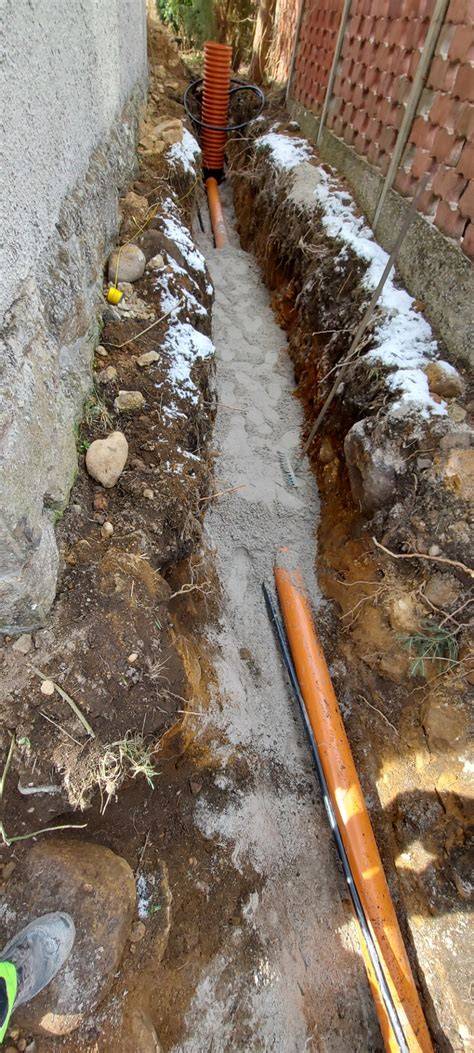

Nachází se pod podlahou nejnižšího podlaží. Začíná u paty odpadního nebo připojovacího potrubí a napojuje se na kanalizační přípojku. Proto má nejen vnitřní, ale i venkovní část. Pro svody se používají zejména kanalizační trubky z kameniny nebo plastů. Kamenina je odolná vůči chemikáliím, je však těžká a křehká. Proto se v současnosti využívá jen u objektů se zvýšenými požadavky na chemickou odolnost. Nejpoužívanější jsou PVC trubky, dále PE či PP trubky. Musí být vhodné pro uložení v zemi, a tedy i značené jako KG trubky.
Materiály pro vnitřní a venkovní kanalizaci
Odvádí splaškovou vodu svislým směrem, a tak je najdete jen u vícepodlažních budov. Končí ve spodní části, kde se napojuje na svodné potrubí. Na montáž odpadního potrubí použijte PP nebo PE trubky. Jsou označené jako HT, tedy nesmí být uložené v zemi. Má za úkol odvádět plyny z trubek do ovzduší mimo budovu a vyrovnávat tlaky při proudění vody. Nad úrovní střechy se zakončuje větrací hlavicí. Vede od zařizovacího předmětu do odpadního potrubí (ve vyšším podlaží), nebo přímo do svodového potrubí (v nejnižším podlaží).
Průměr se volí s ohledem na typ napojeného zařízení, např. Nejpoužívanější jsou opět trubky plastové, a to konkrétně z polyetylenu (PE) a polypropylenu (PP). Při realizace vnitřní kanalizace máte na výběr z různých materiálů. Polypropylen (PP) - nejvyužívanější materiál pro vnitřní kanalizaci nad úrovní podlahy nejnižšího podlaží. Běžné PP trubky systému HT mají šedou barvu. Polyetylén (PE) - běžně se používají PE trubky na vodu, resp. pro rozvody pitné i užitkové vody a napojení na vodovodní řád. Začínají se však prosazovat i pro realizaci kanalizace - vynikají lepším odhlučněním a vyšší pružností. Polyvinylchlorid (PVC) - typicky jej najdete u svodného potrubí uloženého do země (označení KG). Má charakteristickou oranžovou barvu. Nerez - uplatňuje se v místech s vysokými nároky na hygienu a chemickou i tepelnou odolnost. Azbestocement - používal se v minulých dekádách na instalace kanalizačních svodů a na odvětrávací potrubí. Litina - tento materiál se také hojně používal v minulosti, a to na všechny druhy kanalizačního potrubí. Trubky ze šedé litiny měly průměr 50 až 150 mm. Byly však velmi těžké a jejich spojování pracné.
Spojování a konstrukce systému
Způsob spojování jednotlivých kanalizačních trubek závisí na použitém materiálu. Nejjednodušší je spojování KG trubek a tvarovek z PVC. Vždy mají na jedné straně hrdlo s těsněním a na druhé straně zkosenou část. Výběr správného typu kanalizačních trubek je při rekonstrukci i realizaci nové domovní kanalizace stěžejní. Pokud se do práce pouštíte svépomocí, navštivte některou z poboček stavebnin IZOMAT, kde vám s výběrem rádi pomůžeme a doporučíme vhodné řešení.
Víte přesně, jaký materiál či vybavení potřebujete? Hladké potrubí KG z PVC vyniká oproti jiným kanalizačním systémům díky několika klíčovým vlastnostem. Jeho hladká vnitřní stěna minimalizuje usazování nečistot a umožňuje efektivní odvod odpadních vod, což snižuje riziko ucpání a nutnost časté údržby. Navíc je KG potrubí lehké a snadno se instaluje, což zkracuje čas a snižuje náklady na instalaci ve srovnání s tradičními materiály, jako je beton nebo litina. KG potrubí (oranžové hladké trubky z PVC-U) se používá pro domovní kanalizaci a venkovní odpadní potrubí. Díky hladkému povrchu a přesným spojům je ideální pro odvádění splaškových a dešťových vod do veřejné kanalizace nebo septiku.
Mimořádnou vlastností trubek je hladká plocha vnitřních stěn. KG systém z PVC je nejpoužívanější venkovní kanalizační systém který obsahuje roury a tvarovky vyrobené z PVC oranžové barvy v základních vnějších průměrech od DN/OD 110 mm do 500mm. KG roury jsou dostupné v několika pevnostních třídách dle účelu použití (SN4, SN8, SN12, SN 16). Toto potrubí je určeno pro svodná potrubí pod budovami, kanalizační přípojky a stokové sítě. Nemůže být použito pro kanalizaci, kde je stálá teplota vyšší než 60°C). Součástí tohoto trubního systému jsou veškeré potřebné tvarovky jako jsou kolena, odbočky, spojky, redukce, přechodky z a na jiné typy potrubí, zátky, víčka, čistící kusy a zpětné klapky.
Jedinečná technologie koextruze je základem výroby inovovaných trubek KG-Systém (PVC)®. Tato technologie umožňuje vytvořit produkt se stěnou, která se svou strukturou podobá struktuře velkých kostí, tak, jak je známe z živočišné říše. KG-Systém (PVC)® je založen na bázi neměkčeného polyvinylchloridu (PVC-U). Těsnost spojů je zajištěna jazýčkovými těsnicími elementy, vyrobenými z odolných kaučuků, které jsou umístěny v drážce hrdla trubky. Těsnost je zachována rovněž i při deformaci nebo vychýlení trubky. KG-Systém (PVC)® je kompletní kanalizační systém s širokým výběrem prvků - trubky kruhové tuhosti SN 4, SN 8 a plnostěnná trubka SN10, umožňující dodatečné vkládání prvků a možnost napojení na další systémy (např. revizní šachty). Vzhledem k nízké hmotnosti systému je zajištěna snadná manipulace, dokonce i s trubkami o délce 5 nebo 6 m. Spojování trubek je velmi jednoduché vzhledem k hrdlu s těsnícím elementem.
Praktické souvislosti a shrnutí
Výběr správného typu kanalizačních trubek je při rekonstrukci i realizaci nové domovní kanalizace stěžejní. Pokud se do práce pouštíte svépomocí, navštivte IZOMAT, kde vám s výběrem rádi pomůžeme a doporučíme vhodné řešení. KG potrubí je ideální volbou pro venkovní svodná potrubí a přípojky díky hladkému vnitřnímu povrchu, lehkosti a snadné instalaci. Vnitřní kanalizace nad úrovní podlahy nejnižšího podlaží často používá PP, PE a PVC materiály s různými charakteristikami pro tlak, chemickou odolnost a pružnost. U svodného potrubí uloženého do země (KG) se setkáte s PVC U trubkami oranžové barvy a specifickými SN třídami.
KG System 2D (2019) OSMA
