Komíny se vyúsťují tak vysoko nad nejbližší okolí, aby nebylo narušováno životní prostředí nebo aby okolí nebylo znečišťováno spalinami. Při provozu má být vyloučen rušivý vliv okolních objektů na funkci komína. V článku jsou shrnuty podmínky pro navrhování vyústění komínů jak šikmých, tak plochých střech.
Obecné zásady výšky vyústění a jeho vliv na provoz
Komíny se vyúsťují tak vysoko nad nejbližší okolí, aby nebylo narušováno životní prostředí nebo aby okolí nebylo znečišťováno spalinami. Při provozu má být vyloučen rušivý vliv okolních objektů na funkci komína.
Různé typy střech a jak ovlivňují výšku vyústění

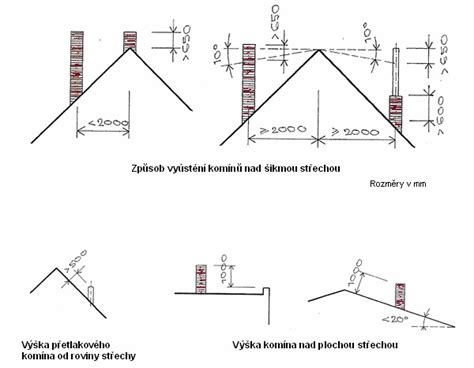

1. Šikmá střecha se uvažuje při sklonu, střešní roviny od vodorovné plochy, větším než 20°. Obr. Obr. 2. Obr. Plochá střechy se uvažuje v případě, je-li sklon střechy od vodorovné roviny menší než 20°.
3. Při nástavbě na ploché střeše se uvažuje vyústění 1 m nad šikmou rovinou, vytvořenou úhlem 10° od střešní atiky nástavby. Obr. Obr. 4. Obr. 5. Obr.
Jak výška ovlivňuje provoz a bezpečnost
Výška vyústění komína a jeho nadstřešní části ovlivňuje tah, schopnost odvádět spaliny a celkovou bezpečnost objektu. Správně navržená výška komínu je zásadní pro bezpečný a efektivní provoz krbu, kamen i kotle. Ovlivňuje tah komínu, spotřebu paliva, funkčnost spotřebiče i bezpečnost celé stavby. Výška komínu přímo ovlivňuje komínový tah. Příliš nízký komín způsobuje špatný odvod spalin, kouření do místnosti nebo špatné hoření.
České normy a výpočty výšky komínu
Podle platných českých technických norem musí mít komín minimální účinnou výšku 4 metry. Každýspotřebič (krbová kamna, krb, plynový kotel, kotel na tuhá paliva) má výrobcem stanovený požadovaný tah komínu. Menší průměr komínu obvykle vyžaduje větší výšku pro dosažení potřebného tahu.
Vzdálenost od hřebene a výška nad hřebenem
Pokud je komín vzdálen do 2m od hřebene, jeho výška musí být součtem výšky stavby do hřebene +65cm. Komín je tedy 65 cm nad hřebenem. Pokud tuto výšku stanovujete ve fázi hrubé stavby, myslete na to, že až se osadí konstrukce (hřebenová lať, hřebenáč), tak se výška změní o 20-25 cm.
Nadstřešní části a jejich výška
Maximální výška nadstřešní části s ohledem na statiku u tohoto typu je 2,5 m. Maximální výška nadstřešní části s ohledem na statiku u tohoto typu je 3,5 m. Nadstřešní část je také možné realizovat nerezovým nástavcem. 1. Na sopouch stávajícího keramického komínu se osadí příslušná nerezová redukce RK dle průměru komínu a výstupního průměru ze spotřebiče. 2. Průchod zdí se realizuje nerezovou rourou o tl. 1 mm v požadované délce 250/500/1000 mm. Pozor: Toto řešení je možné použít pouze pro průchod zdí z nehořlavého materiálu.
Materiály a konstrukce nadstřešní části
Rozdílné je založení komínu. Nerezový komín z důvodu své nízké hmotnosti nepotřebuje základ. 1. Osazení pomocí teleskopické vzpěry na podlahovou plochu. 2. Osazení na konzili. Komín se založí pomocí konzole a základové desky. 3. Osazení jako kouřovod s funkcí komínu. Komín je osazen nad spotřebičem, nejčastěji na nejbližší stropní konstrukci nad spotřebičem.
Odstupy a průchody a bezpečnost
U všech typů komínů je třeba zvážit a dodržet požadované odstupové vzdálenosti od hořlavých konstrukcí. Tedy dodržet odstup mezi vnějším pláštěm komínu a veškerými konstrukcemi. Je také nutné dbát zvýšené pozornosti při průchodu komínového tělesa izolačními vrstvami stavby, průchody přes hořlavé konstrukce. Je vhodné použít systémové a bezpečné průchodky dle typu komínu, výšky izolační vrstvy. Každý systém je vytvořen pro konkrétní spotřebič a jeho požadavky.
Vliv výšky na spalinový systém a výpočet průměru
Průměr komínu musí odpovídat výkonu spotřebiče a délce spalinové cesty. Správný průměr Vám poradíme za základě výpočtu spalinové cesty, který provedeme zdarma. Při vstupu spalin do předimenzovaného komínu dochází k jejich ochlazení a následnému zpomalení. Naše společnost Vám dokáže správně navrhnout vhodný průměr a výšku komínu. Dokážeme pro Vás zpracovat výpočet spalinové cesty, který fungování otopné soustavy ověří.
Instalace a povrchová úprava nadstřešní části
Komín Premium tvořený se základních tvárnic se musí povrchově upravit. Tedy fasádní lepidlo, perlinka a navrch vhodná voděodolná fasádní omítka. Komín PRO-FINISH se povrchově neupravuje. Sestavy dodáváme ve variantě Premium a PRO FINISH, tedy včetně všech tmelů a izolace kolem kouřovodu. Nadstřešní část lze zateplit fasádní vatou. Max.výška nadstřešní části 4,5 m. Nadstřešní část je možné realizovat i v nerezovém provedení.
Konečné tipy pro výpočet a realizaci
Jednoprůduchová tvárnice má rozměr 380x380 mm, dvouprůduchová tvárnice má rozměr 730x380 mm. Konkrétní průměr komínu by měl být určen návrhem projektanta, případně výpočtem spalinové cesty. Není pravda, že čím větší průměr, tím lépe. Příliš nízký sopouch není ideální. Keramická vložka je velmi důležitá část komínu. Pro keramické komíny se používá průchodka s čtvercovým otvorem. Základ musí být únosný a opatřený hydroizolací.
Jak vzniká tah komína?
Minimální výška komínu je 4 metry, ale ve většině případů je ideální výška mezi 5-7 metry. K maximální spolehlivosti a bezpečnosti je potřeba dodržet výše uvedené parametry a konzultovat je s projektantem či stavebním dozorem.
