Vnitřní stěny v dřevostavbě musí splňovat hned několik požadavků. Jde-li o stěny mezi různě vytápěnými prostory, je důležitá jejich tepelně-technická charakteristika. Oddělujeme-li dva požární úseky, prim hraje požární odolnost. Bude se příčka nacházet někde, kde reálně hrozí mechanické poškození? Nejčastěji se ale v rámci rodinného bydlení setkáme s nároky kladenými na jejich akustické parametry - tedy vysokou hodnotu vzduchové neprůzvučnosti příčky. To je totiž zásadní kritérium pro kvalitu a komfort bydlení.
Lehké příčky a jejich nosná konstrukce
Ve dřevostavbách se nejčastěji setkáme z tzv. lehkými příčkami, zhotovenými nejčastěji ze sádrokartonu, sádrovlákna, popřípadě jiného deskového materiálu. Takovéto sendvičové konstrukce se označují jako lehké proto, že ze statického hlediska je oproti klasickým zděným stěnám jejich váha téměř zanedbatelná. O míře akustického útlumu nerozhoduje jejich tloušťka a váha, pro dosažení odpovídající úrovně vzduchové neprůzvučnosti je důležitá skladba (a to jak konstrukční materiál, tak izolace a v neposlední řadě i obkladové desky) a samozřejmě také nezbytné dodržení příslušných detailů.
Ve dřevostavbách se můžeme nejčastěji setkat se dvěma způsoby řešení lehkých příček. Tím prvním je dřevěný nosný rám, obdobný tomu, ze kterého jsou vybudované obvodové stěny. U dřevěných hranolů je třeba dbát na jejich rovinnost ve všech směrech, aby byla geometrie výsledného roštu co nejvíce přesná, také jsou na tom z hlediska akustiky o něco hůře.
Materiály a jejich vlastnosti pro příčku
Dipl. Ing. pro opláštění nosné podkonstrukce se používá deskový materiál různého typu a složení. Plošná hmotnost a ohybová tuhost desek ovlivňuje zásadním způsobem chování celé konstrukce a to jak z hlediska akustiky, požáru, ale i statiky. S vyšší plošnou hmotností desky roste i její neprůzvučnost - proto jsou na trhu k dostání desky s různou tloušťkou, hmotností a často se při konstrukci stěny/příčky skládá plášť ze dvou nebo více vrstev desek.
Obr.: Zvukově izolační desky Wolf využívají principu těžké hmoty v sypké podobě - křemičitého písku, který zcela vyplňuje vnitřní prostor desky a je rozdělen do několika vrstev.
Práce s akustickými deskami je obdobná jako práce se sádrokartonem. Podle video návodů ji zvládne každý zručný kutil. Akustické desky WOLF se často používají při odhlučnění příček, které nemají dobrou akustiku. Návrhem desek do projektu se předejde pozdějším problémům s hlukem. Takové řešení pak ušetří nejen finance, ale hlavně cenný prostor. Účinné řešení je na pouhé 4 cm.
Detailní realizace a rozvody
Pozor bychom si měli dát na prostupy, zásuvky, rozvody, vypínače a jiné detaily zasahující do dělicích stěn. Doporučuji používat speciální zásuvkové krabice, pásky a podobně. Každé oslabení se počítá. Nezapomínejme, že dřevostavby mají své požadavky v normě ČSN 73 0532. Požadavek není omezením, ba naopak.
Sádrovláknité desky mají větší stabilitu a zatížitelnost (100 kg na hmoždinku, 60 kg na šroub - pro tl. „Zpracování sádrokartonu a sádrovlákna je velmi podobné," vysvětluje Dipl.-Ing. Jaroslav Benák ze společnosti James Hardie Europe). „Sádrovlákno je mnohem tužší a tvrdší, ale i přesto je možno ho naříznout a zlomit jako sádrokarton - obě desky řežeme nožem nebo ruční kotoučovou pilou. Odlišné je spárování a spojování desek, protože sádrovláknité desky se mezi sebou lepí. Zajímavou alternativou jsou sádrovláknité desky fermacell greenline, které absorbují a trvale vážou škodlivé látky a emise - na jejich povrch je ve výrobním závodě aplikovaná účinná látka na bázi keratinu (přírodní ekologický princip založený na čisticí síle ovčí vlny). Aktivně tak zlepšují vzduch v prostoru a zvyšují tak kvalitu bydlení.
Pokud zvolíte sádrokartonové desky se zvýšenou pevností, není nutné žádným způsobem připravovat podkonstrukci. RigiStabil unese na tzv. Molly kotvu břemena až o váze 80 kg na jeden kotevní bod.
Sádrokartonové desky jsou také ideálním řešením pro zhotovení obloukových stěn nebo zvlněných podhledů. Desky Glasroc F Riflex jsou oboustranně vyztuženy skelnou rohoží a lze je použít právě na obloukové konstrukce i s nároky na požární odolnost.
Výběr desky a napojení na podlahu
Jak se zorientovat v nepřeberném množství desek ze sádry? Výběr vhodné desky závisí hlavně na typu prostoru a na parametrech, které od dané konstrukce očekávám, jako jsou požární odolnost, vzduchová neprůzvučnost, vzdušná vlhkost či požadavek na zvýšenou mechanickou odolnost. Řešení detailů příčky celkovou konstrukci výrazně ovlivňuje - o největší část vzduchové neprůzvučnosti přijdeme netěsnostmi dveří, významnou roli ale hraje právě i napojení příčky na okolní konstrukce. Po celém obvodu konstrukce je nutné podlepit profily podkonstrukce napojovacím těsněním, u vícevrstvě opláštěných konstrukcí je pak potřeba tmelit či lepit spáry ve všech vrstvách. Obr.: Správné řešení detailu napojení příčky na podlahu - tedy s přerušením vrstvy čisté podlahy, výrazně ovlivňuje celkovou neprůzvučnost celé konstrukce.
Kamenná izolace je pevnější a v příčkách stabilnější. Díky tomu pak lze dosahovat velmi dobrých hodnot vzduchové neprůzvučnosti či chcete-li akustiky jako takové. U skelných izolací je to složitější. Většinou je to proto, že „nějaká" izolace na stavbě zbyla, tak se spotřebuje. Nejdůležitější je použít takovou minerální izolaci, která je pro izolování příček vhodná. Z kamenných izolací je to například čedičová izolace Isover AKU nebo izolace ze skelných vláken Isover EVO.
Osb desky a jejich použití v dřevostavbách

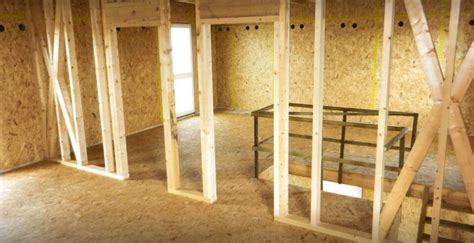

OSB deska se u dřevostaveb používá na všechny typy konstrukcí, především k jejich opláštění. Dozvíte se jak a čím OSB desky správně připevnit k rámu, aby vám splnily funkci, která je po nich požadovaná a jaké typy desek a k čemu používat. OSB desky jsou třískové desky, které mají tři vrstvy vzájemně slepených a různě velkých třísek, z čehož horní (pohledové vrstvy) jsou převážně orientované ve směru delší hrany desky a prostřední vrstva třísek je na ně kolmá. Proto mají tyto desky název OSB (oriented stand board).
Na stavbách se ve stěnách dřevostaveb setkáváme s deskami o tloušťkách 12 a 15 mm. Formát desek na tupý spoj je převážně 2500 x 1250 mm a používají se převážně pro difúzně uzavřené dřevostavby. OSB s pero-drážkovou úpravou mají nejběžnější formát 2500 x 625 mm nebo 2500 x 675 mm (liší se dle výrobce) a lze je použít v difúzně otevřených dřevostavbách, kdy perodrážka slouží současně jako parobrzda.
OSB desky se používají pro opláštění a vodorovné ztužení stěn tvořené rámovou konstrukcí z KVH hranolů nebo sušeného a impregnované stavebního řeziva S10. Pro zavětrování dřevostavby se používají OSB desky ostrohranné formátu 2500 x 1250 mm, které jsou použité buď jen na vnější, nebo na obou stranách stěny dřevostavby (záleží na statickém posouzení). Tyto OSB desky plní statickou funkci a jsou k dřevěnému rámu připevněny pomocí spon nebo hřebíků.
Spoje desek musí být vždy na stojce a jsou svisle připevněny k rámu přes celé pole, tzn. Při tloušťce desky 12 mm se používají spony délky 45 mm, které jsou stříleny minimálně 20 mm od kraje desky, po obvodu maximálně ve vzdálenosti 75 mm od sebe a v ploše max. Po obvodu jsou svislé spáry nesmí být nad sebou, ale měly by přesahovat alespoň o jedno pole, tzn. nejméně 625 mm. Díky tomu tvoří spáry písmeno T. Délka 2500 mm je vhodná, protože svislé stojky dřevěného rámu jsou od sebe vzdálené zpravidla osově po 625 mm - jednou deskou tedy zaděláte čtyři dutiny. Pozor! Veškeré spoje se ještě musí přelepit parotěsnou páskou.
Ve vlhké místnosti použijte impregnované desky Rigips nebo speciální stavební desky. Kromě rychlé a nekomplikované výstavby je výhodou sádrokartonových stěn také to, že tyto lehké stěny můžete přímo vybavit zvukovou a tepelnou izolací a rozvody a dalšími elektroinstalacemi. Zejména instalace sádrokartonové stěny s prefabrikovanými kovovými profilovými příčkami a sádrokartonovými deskami jako opláštěním je hotová raz dva a za celkově výhodnou cenu. Během chvilky vytvoříte z jedné velké místnosti dva nové obytné prostory. Tip: Vyšší úrovně zvukové izolace a lepší tepelné izolace v suché výstavbě dosáhnete mimo jiné vytvořením širší příčky mezi místnostmi.
Krok za krokem: jak postavit sádrokartonovou stěnu
V našem návodu krok za krokem vám ukážeme, jak postavit sádrokartonovou stěnu. Příčky ze SDK na záklop z OSB??Dobrý den, poprosil bych o radu..Dělám lehký strop, skladba bude následující..Na nosné trámy je daný záklop z OSB desek 25mm PD, na to přijde 25mm kročejovka a poté hodlám dát 2x 15mm OSB desky pd křížem , vše slepit a prošroubovat.
V jednom ale nemám jasno..budu dělat nejaké příčky ze SDK a nevím, jestli tyto příčky montovat na záklop a nebo až na horní plovoucí vrstvu, která bude tvořená z již zmiňovaných 2xosb 15mm. Co bude lepsí vzhledem na sdk?? Nebude sdk moc praskat, když to bude chyceno az na plovouci vrstvě podlahy?? Díky za případné komentáře
Vláknité a minerální izolace v příčkách
Lehkými příčkami nazýváme nejčastěji příčky ze sádrokartonu, sádrovlákna, popřípadě jiného deskového materiálu. Vždy se tímto pojmem míní základní konstrukce - rošt, který tvoří vymezující mezeru (dutinu) pro umístění tepelné izolace v podobě minerální vaty. Materiál pro rošty je nejčastěji ocelový, tenkostěnný pozinkovaný plech. Někdy se můžeme setkat s dřevěnými hranoly, u těch je však nutné dbát na jejich rovinnost ve všech směrech, korekce špatné geometrie roštů a tím vzniklých nerovností stěn není po zaklopení možná. Lehké příčky mohou zastat veškeré požadavky na akustiku, požární odolnost, bezpečnostní odolnost jako příčky těžké. Statické požadavky na únosnost zavěšených předmětů se musí řešit individuálně, záleží na pevnosti desek, zavěšovaném předmětu (váha i rozměr) a použitých kotevních prvcích. Sádrokartonová deska (SDK) je deska složená ze dvou vrstev papíru, mezi kterými je sádra. Tloušťka desek je běžně 12,5 mm, lze najít jak tenčí tak i silnější desky až 25 mm. Silnější SDK desky mají výhodu nižšího počtu nosných profilů.
V posledních letech se začínají využívat i další typy SDK desek, jako speciální pevné desky. Sádrovláknitá deska je vyrobená ze sádry, smíchané s rozmělněným papírem. Tloušťka desek bývá 12,5 mm nebo 10 mm. Na rozdíl od sádrokartonu se tedy jedná o homogenní materiál. Sádrovláknité desky se vyznačují vyšší objemovou hmotností, tedy i vyšším akustickým útlumem a pevností proti proražení i pro zavěšování předmětů. Jsou impregnované, tedy i odolné proti vlhkosti.
Vedení instalací v roštech lehkých příček je jednodušší než ve zděných příčkách, na druhou stranu musíme dělat otvory do nosných roštů a u nich dodržet maximální možné oslabení profilů otvory. Na rozvody, které budou v příčce potřeba je nutné pamatovat již při rozhodování o tloušťce profilů. Jejich nepřiměřené porušení a následné velké zatížení může vést ke zhroucení příčky. Pokud je tedy nutné vést velké dimenze potrubí skrze příčku, je lepší vytvořit dva rošty, kde každý drží jednu plochu desek a mezi rošty jsou vedeny instalace, aniž by narušily nosné profily.
Optimalizace OSB a parobrzdná vrstva
OSB deska se používá nejen pro opláštění, ale i vodorovné ztužení stěn s rámovou konstrukcí KVH hranolů. Pro zavětrování dřevostavby se používají OSB ostrohranné formátu 2500 x 1250 mm. Tyto desky plní statickou funkci a jsou k rámu připevněny sponami nebo hřebíky. Spoje desek musí být vždy na stojce a svisle, aby vzniklo parobrzdné kontakty. Po obvodu i v ploše se doporučuje parotěsná páska a případně instalační předstěna pro vedení elektroinstalace.
