Při rekonstrukcích nebo úpravách bytu mnozí z nás narazí na sádrokartonové konstrukce, které jsou standardem moderní výstavby. Pro kotvení předmětů do sádrokartonu je zásadní zvolit správnou hmoždinku, či vrut dle typu opláštění ze sádrokartonových desek Rigips a hmotnosti předmětu. Kotvení do opláštění příčky je povoleno pouze tehdy, pokud na konstrukci nejsou kladeny požadavky na požární odolnost. U příček s požární odolností je možné kotvit výhradně do prvků podkonstrukce (neplatí pro konstrukce Habito® H).
1) Základy kotvení do sádrokartonu a Habito® H
Desky Habito® H od Rigipsu představují revoluci v kotvení. Pro lehčí i středně těžké předměty, jako jsou police, obrazy nebo nástěnné skříňky, není třeba používat žádné hmoždinky. Stačí pouze běžné vruty do dřeva, či typu FN, které se přímo zašroubují do desky. Díky pevnosti tohoto materiálu unese jeden vrut až 34 kg.
Kotva kovová Molly - Ideální pro zavěšení středně těžkých předmětů, jako jsou police, zrcadla nebo dekorace. Dutinová kovová hmoždinka HM - Tyto kovové hmoždinky jsou vhodné pro předměty s větším zatížením (např. svítidla, police).

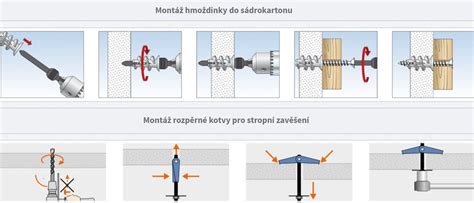

Zjistěte, jaký máte typ sádrokartonu. Použijte správné nářadí. Připravte otvor. Pomocí vrtačky vyvrtejte otvor o odpovídající velikosti. Dávejte pozor, abyste sádrokarton nepoškodili. Vložte hmoždinku a upevněte předmět.
2) Habito® H vs. tradiční systémy: srovnání v praxi
Sádrokartonové desky Habito® H od Rigipsu unesou až 34 kg na jeden vrut bez dodatečného kotvení. Pro lehčí i středně těžké předměty nemusí být žádné hmoždinky nutné; stačí vruty do dřeva. U desek Habito® H nejsou hmoždinky potřeba, poskytují však vysokou únosnost díky vysoké pevnosti materiálu.
Pro běžné sádrokartonové desky stačí volit hmoždinky a vruty dle zatížení. Při větších nárocích na mechanickou pevnost se doporučuje volba odpovídajícího systému podle typu desky a hmotnosti zavěšeného předmětu.
3) Postup montáže a přípravy otvorů
Zjistěte, jaké máte typ sádrokartonu. Připravte otvor. Dávejte pozor, abyste sádrokarton nepoškodili. Vložte hmoždinku a upevněte předmět. Pro Habito® H platí, že zvládne unést významné zatížení bez nutnosti hmoždinek, avšak pro klasické desky je nutné zvolit správnou hmoždinku podle typu opláštění a hmotnosti předmětu.
4) Dřevěné a systémové zárubně: jak postupovat při zabudování
Obložkové zárubně jsou osazeny po opláštění a vytmelení příčky. Pro přípravu dveřního otvoru v sádrokartonové příčce o světlé výšce místnosti max. 2 600 mm, světlé šířce zárubně max. 850 mm a hmotnosti dveřního křídla max. 25 kg použijeme běžné příčkové profily (R-CW a R-UW) o tloušťce plechu 0,6 mm. Při výšce příčky 2 600-2 800 mm vytvořte tzv. skříňový nosník. Při výšce vyšší než 2 800 mm nebo překročení některého z dalších limitů už je nutné použít UA profily, které jsou zesílené.
Pro přípravu dveřního otvoru si nachystejte materiál: sádrokartonové desky Rigips, pro dosažení lepší zvukové neprůzvučnosti je vhodné použít Modré akustické desky s technologií Activ'Air®, vyšší pevnost a snadné kotvení břemen zajistí sádrokarton Habito® H. Příslušenství: natloukací hmoždinky, samořezné šrouby do plechu typu LB. Postup krok za krokem:
- Krok 1: Příprava. Podlahový R-UW profil je třeba v místě dveřního otvoru vynechat. R-UW profil je nutné na obou stranách zárubně připevnit dvěma spojovacími prostředky, použít můžete např. natloukací hmoždňky. Do svislé polohy vyrovnejte R-CW profil tvořící ostění a spojte jej pomocí dvojic samořezných šroubů do plechu typu LB délky 9,5 mm se stropním a podlahovým R-UW profilem.
- Krok 2: Vložení překlad. Po připevnění obou R-CW profilů namontujte nad dveřní otvor překlad (výměnu) z R-UW profilu. Ten si připravíte nastřihnutím R-UW profilu na obou koncích pod úhlem 45° nůžkami na plech a následným ohnutím do pravého úhlu.
- Krok 3: Připevnění překladu. Překlad vložte mezi R-CW profily v potřebné výšce, vyrovnejte do vodorovné polohy a připevněte samořeznými šrouby LB délky 9,5 mm.
- Krok 4: Dodržení vzdáleností. Nyní si připravte dvě zkrácené stojiny z R-CW profilů pro vynesení spár opláštění v nadpraží a namontujte je do nadpraží. Spára nesmí vybíhat z horního rohu zárubně; svislé spáry vytvořte minimálně 150 mm od bočního ostění zárubně. Umístění vodorovných spár by mělo být také alespoň 150 mm od rohu dveřního otvoru.
- Krok 5: Vytvoření tzv. skříňových nosníků. Při světlé výšce místnosti 2 600-2 800 mm, maximální světlé šířce zárubně 850 mm a hmotnosti dveřního křídla do 25 kg můžete použít skříňové nosníky z R-UW profilů.
5) Montáž systémových ocelových zárubní a jejich vazba na konstrukci příčky

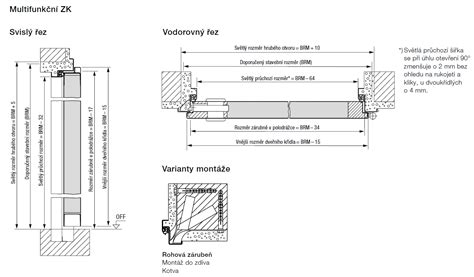

Montáž systémové ocelové zárubně do konstrukce příčky pro výšku místnosti H ≤ 2 600 mm, světlou šířku zárubně ≤ 850 mm a hmotnost dveří ≤ 25 kg vyžaduje R-CW a R-UW profily, tloušťku plechu 0,6 mm. Podlahový R-UW profil je v místě dveřního otvoru vynechán. Zárubňové profily CW a překlad zárubně se spojí s vloženou zárubní pomocí šroubů do plechu o průměru minimálně 3,9 mm (např. typ 421 LB Ø 4,2 × 13 mm).
V případě překročení limitů pro uspořádání příčky je nutné použít UA profily a konstrukci zesílit. Montáž za použití suvných úhelníků připojuje UA profily ke stropu a k podlaze; suvným úhelníkům se nasunou do UA profilů a k podlaze/stropu se připojí pozičním kotvením. Existují i varianty šroubovaných úhelníků s nosným kotvením. Nezapomeňte vyplnit dutiny minerální izolací pro zachování neprůzvučnosti.
6) Zabudování dveřních výplní v různých typech konstrukcí

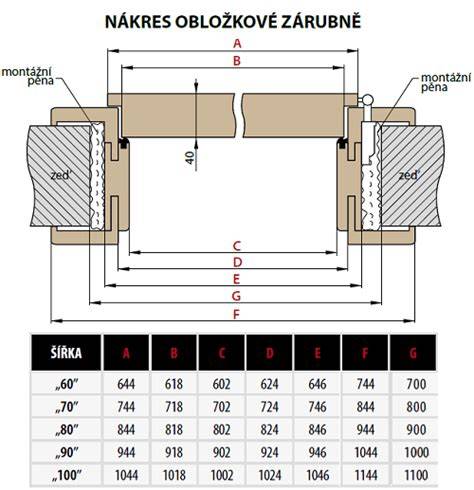

Obložkové zárubně montujte po opláštění a vytmelení příčky. Pro běžné obložkové zárubně se uvažuje rozšíření otvoru na každou stranu o 50 mm. Normalizovaná světlá výška dveří v ČR je 1970 mm, světlá výška otvoru tedy 2020 mm. Obložková zárubeň je nutné zakótovat jak jmenovitými, tak koordinačními rozměry. U bezfalcového provedení je nutné ověřit velikost otvoru s dodavatelem. Dveře s obložkovou zárubní je možné provést i v nosné stěně. Rámová zárubeň se v interiéru používá často k předělání dlouhé chodby a vyžaduje zohlednění tepelné a vlhkostní techniky.
Vstupní dveře do bytu musí kromě přísnějších akustických požadavků splňovat ještě bezpečnostní, protipožární, tepelně technické a další požadavky. U interiérových dveří kladou standardně větší důraz na estetiku a akustiku. Balkónové dveře a francouzské okno mohou vyžadovat specifické kótování a překlady nad stavební otvor.
7) Dveře a otvorové výplně v praxi: diagramy a normy

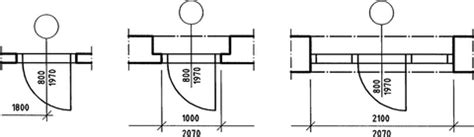

Praktické pokyny k zakreslení a kótování vycházejí z ČSN 01 3420. Dveře jsou označeny v ose položkou v kružnici a často se uvede, zda jde o dveře pravé či levé u otočných dveří. Záruběňový systém musí být zvolen s ohledem na typ dveří a jejich provozní požadavky (akustika, bezpečnost, tepelná technika). U exteriérových dveří je důležité řešit i tepelnou izolaci a zateplení obvodového pláště. Požadavky na zabudování vycházejí z ČSN 74 6077 Okna a vnější dveře - Požadavky na zabudování a zajištění kompatibility s ostatními konstrukcemi.
8) Závěrečné poznámky pro svépomocnou montáž a doporučení
Sádrokartonové systémy Rigips nejsou jen o snadné montáži a estetice. Snadné instalace - Systémy Rigips jsou navrženy tak, aby práci zvládli i svépomocníci. Pokud plánujete upevňovat větší množství předmětů nebo těžké zátěže, vždy je lepší poradit se s odborníkem. V případě, že nejste jistí, zda zvládnete montáž svépomocí, doporučujeme zapojit odborníky a dodržovat pokyny výrobce pro konkrétní systém a typ zárubně.
