Izolační fasádní desky z EPS: dodatečné kotvení se provádí následně po nalepení desek a zatvrdnutí lepicí malty v počtu 2-3 kotev na jednu desku 0,5 m2.. Kotvení se provádí do T spojů, v případě většího počtu kotev na m2 se kotví do T spojů a do plochy desky. V okrajových částech fasády přiřazených k rohu budovy má být počet kotev dvojnásobný. Okrajová část fasády je min.1,0 m. Používají se hmoždinky s plastovým trnem.
Izolační desky z minerální vlny s podélným vláknem: Desky se musejí kotvit vždy. Dodatečné kotvení se provádí následně po nalepení desek a zatvrdnutí lepicí malty v počtu kotev 4-6 kusů na m² plochy fasády. V okrajových částech fasády přiřazených k rohu budovy má být počet kotev dvojnásobný. Okrajová část fasády je min. 1,0 m. Před vrtáním otvoru pro kotvu do podkladu musí izolační deska z minerální vlny propíchnout vrtákem. S ohledem na hmotnost tepelného izolantu musí být použity kotvy s kovovým trnem.
Izolační lamely z minerální vlny s vlákny orientovanými příčně (kolmo) na podklad: Lamely z minerální vlny s příčným vláknem se lepí celoplošně a proto se dodatečné kotvení do podkladu v místech, které jsou určeny ve stavební dokumentaci nevyžaduje. Pokud se dodatečné kotvení vyžaduje, kotví se následně po nalepení lamel a zatvrdnutí lepicí malty v rozsahu a v místech podle stavební dokumentace a to zpravidla 6 kusů kotev na 1 m² plochy fasády, z toho 4 kusy v rozích lamely. Lamely se kotví pomocí talířových kotev (hmoždinek) v kombinaci s podkladovým talířkem nebo talířových kotev přes základní (výztužnou) vrstvu. V uvedeném případě se na lamelu nanese základní vrstva lepicí malty, do ní se zatlačí sklotextilní mřížka a malta se zahladí. Po cca ½ hodině se vrták jemně zatlačí do takto vytvořené vrstvy tak, aby se mřížka neroztrhla a vytvoří se prostor pro vyvrtání kotevního otvoru v podkladu.
Praktické postupy a doporučení pro kotvení
Fasádní izolační desky na bázi polystyrenu v kontaktních tepelně izolačních systémech lze nyní kotvit k podkladu jedinečným způsobem. Nebojte se fasády ani sádrokartonu. Přidělat na stěnu poličku, pověsit obraz nebo třeba připevnit na fasádu satelit. Úkoly, se kterými si čas od času musí poradit každý kutil. Pokud chcete, aby vše správně drželo, musíte zvolit správnou kotvicí techniku. Při připevňování do fasády myslete hlavně na to, aby nevznikaly tepelné mosty.
Oblíbeným řešením pro kotvení do zateplených fasád je systém Fischer Thermax. Poradí si i s větším zatížením, a proto se hodí například pro připevňování satelitů, světel nebo rolet. Pórobeton je lehký, má výborné izolační vlastnosti, ale zároveň není tak pevný jako třeba klasické cihly. Musíte u něj proto počítat s nižší pevností v tlaku. Proto hledejte kotvicí systémy, které zaručují větší spolehlivost v měkkých materiálech. Potřebujete-li dokonale pevný spoj, máte drolivé zdivo nebo jste prostě jen fanoušek moderních postupů, zvolte chemickou maltu. Je to tuba s dvěma složkami, které se při vytlačování mísí a rychle se spojí s kotveným materiálem.
Při kotvení je vždy potřeba, aby zvolený systém v materiálu pevně držel. Pro menší práce se hodí například chemická kotva Fischer FIS VL 300 T, na kterou vám stačí běžná pistole na silikon. Velmi účinná je také Fischer FIS VL 410 C. Obě nabízejí i variantu pro kotvení v mrazu. Specifické je také kotvení do sádrokartonu. Je to měkký materiál, a tak je problematické nejen připevňování těžkých poliček, ale i menších obrazů. Proto je při práci se sádrokartonem nutné sáhnout po speciálních hmoždinkách. Některé, jako například Mungo MFJ, použijete i bez předvrtávání. Pro ukotvení těžších předmětů sáhněte raději po hmoždinkách Fischer HM, se kterými se nemusíte bát ani upevnění poliček nebo zrcadlových skříní. K montáži Fischer HM sice potřebujete speciální kleště, ale nebojte se, nemusíte si je kupovat.
Univerzální řešení? Je nám jasné, že asi málokdo chce mít doma milion různých hmoždinek. A zároveň málokdo ví, jaké hmoždinky bude kdy potřebovat. Proto je tu ještě jedno řešení. Uzlovací hmoždinky. Naše oblíbené jsou TOX Deco. Jsou měkké a v otvoru se roztáhnou snadno a bez zbytečného pnutí. Ideální pro všechny drobné domácí montáže.
Kotvení na stěny zateplených objektů není snadná záležitost. Měkká vrstva tepelně izolačního materiálu totiž znemožňuje aplikovat běžné typy hmoždinek a kotev, které dobře táhnou a sevřou upevňovaný předmet mezi hlavu šroubu a kotevní podklad. Jste-li šikovní a používáte-li správné výrobky, podaří se vám rizikům vyhnout. Ještě je nutné zajistit, aby použité kotvy nevytvořily snadnou cestu pro únik tepla. Sáhnete-li po speciálních hmoždinkách a kotvách ze sortimentu fischer, máte vyhráno.
Speciální řešení a doporučené systémy
Lehké zatížení do 10 kgHmoždinky do polystyrenu FID 50 a FID 90 (číselné označení definuje délku) jsou vyrobeny z vysoce kvalitního nynlonu a svým vysokým závitem se zaříznou skrz finální omítku do tepelného izolantu. Expandovaný i extrudovaný polystyren sice nejsou nijak pevné ani hutné materiály, ale díky své kompaktnosti poskytují hmoždinkám oporu dostatečnou k upevnění lehkých předmětů do 10 kg. Výhodou hmoždinek je, že neprocházejí skrz vrstvu tepelného izolantu a nemají tedy šanci vytvořit tepelný most. Hmoždinka se standardně osazuje BEZ PŘEDVRTÁVÁNÍ. Pouze v případě, že je vrstva finální omítky silnější než 5 mm, je vhodné si otvor předvrtat a předejít tak komplikacím.
FIS Thermax 8 a 10 působí po montáži jako konzola bez podpěry, proto jeho zatížitelnost závisí na vzdálenosti upevňovaného předmětu od pevné zdi. Skládá se z ocelového kombišroubu, plastového kužele a dalšího prvku; Thermax 12 a Thermax 16 jsou určeny pro těžší předměty jako markýzy a větší venkovní instalace. Thermax 8 a 10 dobře poslouží při kotvení těžších venkovních svítidel, masívnějších poštovních schránek, těžší dekorační předměty apod.
Pro ukotvení do zateplených fasád se používají i hmoždinky FID-R pro okapové svody a další prvky. Nejmenší přípustná tloušťka izolantu je 100 mm. Upevnění do izolačních desek vyžaduje speciální hmoždinky a kotvy s odpovídajícími parametry. Počty hmoždinek a jejich rozmístění určují projektant či specialista dle konstrukce a podkladů.
Hmoždinky Baumit S - ukázka kotvení minerálních desek
Praktické shrnutí a důležité poznámky

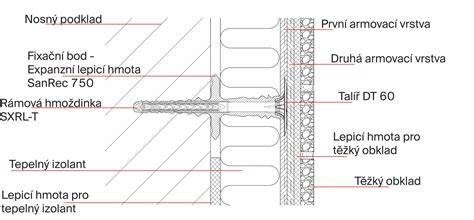

Upevnění hmoždinkami dnes tvoří nedílnou součást kontaktních zateplovacích systémů s omítkou. Dokonce i tam, kde by bylo možné bez problémů použít zateplovací systém lepený, se "pro jistotu" hmoždinky dávají. Na evropské technické legislativě, týkající se ETICS, je velmi dobře patrné, jaká pozornost je na evropské úrovni věnována mechanické stabilitě. Základními parametry jsou odolnost proti sání větru, rozložení kotvících prvků a jejich vliv na tepelnou izolaci. Počet a druh kotvícího prvku je určován projektantem, ETICS systémem a podmínkami stavby.
Pro jednotlivé typy desek Isover TF Profi, NF 333, expandovaného polystyrenu a minerálních vláken platí specifické postupy kotvení a doporučení, která vycházejí z ETA schválení a technických předpisů výrobce. Minimální tloušťka izolantu a správné zapuštění talířku do izolantu jsou klíčové pro dosažení bezpečného a tepelně efektivního spojení. Pokud dodržujete uvedené postupy a používáte osvědčené systémy, kotvení do zateplených fasád bude spolehlivé i pro vyšší zatížení a nároky na tepelnou izolaci.
