Na fasádu se vyúsťují odtahy plynových spotřebičů v technicky zdůvodněných případech, kdy je jiný způsob problematický. Používá se buď pro spotřebiče v provedení B s nuceným přívodem vzduchu, spotřebiče v provedení B s nuceným odvodem spalin nebo spotřebiče v provedení C (tzv. "turbo" - nasávající vzduch potrubím přímo z vnějšího prostředí). Spaliny obsahují kromě vodní páry a CO2 i škodliviny, z nichž jsou nejvíce sledovány oxidy dusíku NOx, které mohou pronikat okny do interiéru. Také může docházet k poškozování fasády.
Na vlastnosti ovzduší v okolí těchto odtahů má vliv několik faktorů: výkon spotřebiče, třída NOx (podle koncentrace NOx v mg/kWh), teplota spalin, rychlost spalin ve vyústění a rychlost větru. Výkonnější kotle a kotle s nižší třídou NOx (větší koncentrací škodlivin ve spalinách) přirozeně ohrožují větší plochu fasády a oken. Teplota spalin má vliv na poměr mezi šířkou a výškou zasažené části fasády, protože teplejší spaliny rychleji stoupají vzhůru, nešíří se sice tolik do stran, ale zasahují do větší výšky. U spalin s nízkou teplotou, zejména u vlhkých spalin kondenzačních kotlů se více spalin šíří do stran a část spalin se může šířit i na fasádu pod vyústěním. Malá výstupní rychlost spalin (např. z lokálních plynových topidel) způsobí proudění koncentrovaných spalin přímo po fasádě, zatímco vysoká rychlost transportuje spaliny dále od fasády a přímo u vyústění dochází k intenzivnímu promíchání spalin s okolním vzduchem.
Nejhůře popsatelný faktor je vliv větru. Za bezvětří je spalinová vlečka prakticky neměnná a trvale zasahuje fasádu především svisle nad vyústěním. Vlivem větru se spaliny dostávají dále od svislého směru, ale díky poryvům nezatěžují tyto části fasády trvale. Na platnost těchto pravidel bylo i u soudů přihlíženo jako na platnost technických norem a dodavatelé plynových kotlů je kromě svých doporučení uvádějí v montážních návodech.
Nově upravuje odtah spalin stěnou fasády norma ČSN 73 4201 Komíny a kouřovody - Navrhování a připojování spotřebičů paliv (dále jen "norma") z ledna 2008. Výrazný rozdíl je v maximálním možném výkonu, v TPG byl možný jmenovitý výkon 50 kW, zatímco norma připouští 40 kW u průmyslových objektů (bez oken nad vyústěním) a 14 kW u rekonstrukcí bytových a rodinných domů. Takže v nové bytové výstavbě již nemohou být takto vyústěny prakticky žádné plynové kotle a u rekonstrukcí žádné kotle s průtokovým ohřevem teplé vody (ty mají výkon 18 kW a více).
Ochranné pásmo vyústění, kde nesmějí být okna a jiné stavební otvory, u TPG nelogicky vůbec nezáviselo na výkonu ani na třídě NOx. V normě je naopak podrobná tabulka rozměrů ochranného pásma pro 8, 9, 10, 11, 12, 13 a 14 kW dokonce s procentuálními korekcemi podle NOx tříd. Norma oproti TPG také udává určité ochranné pásmo pod vyústěním. Trochu překvapivý je ale tvar většinou rozhodující horní části ochranného pásma dle normy, nejexponovanější část pásma zde není svisle nad vyústěním, ale zhruba 25° od svislice na obě strany. Takže např. 12 kW kotel běžné třídy NOx 3 vyžaduje ve výšce 5 m nad vyústěním více než 6 m široký prostor bez oken. TPG předpokládala zatížení především ve svislém směru v pásu jen 1 m.

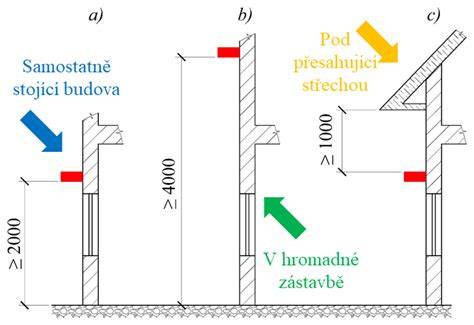

Obr. Dle normy nesmí být u spotřebiče s více než 7 kW vyústění pod balkónem a přesahující střechou bez žádné další specifikace, výškách nebo možných opatření. Takže výměna mnoha stávajících "turbokotlů" za nové bude problematická, protože přesahující střecha je velmi častá. TPG požadovala výšku vyústění nad terénem nebo římsou 0,3 m (kvůli sněhu), na veřejných místech u spotřebičů s ventilátorem 2 m nad terénem (nad dýchací zónu člověka).
TPG požadovala u spotřebičů nad 7 kW dodržení imisních limitů NOx a CO u oken obytných a pobytových místností ve smyslu zákona č. 86/2002 Sb. vyjma osamocených volně stojících staveb s jedním uživatelem, norma to požaduje bez výjimky. Co neřeší norma ani neřešila TPG, je těsnost oken, otevíratelnost a jejich skutečnou větrací funkci. Okna jsou definována jako stavební otvor, i když nemusí sloužit k větrání. V současnosti se rozšiřuje používání i malých bytových rekuperačních jednotek, okna v těchto případech jsou prakticky vzduchotěsná a v otopném období nejsou otvírána.
O případný názor jsme požádali Ing. Františka Jiříka - zpracovatele nové normy a Ing. Burišina z ČSTZ. Ing. Jiřík nás upozornil na změnu platnosti a Ing. To znamená, že TPG neřešila spotřebiče nad 50 kW, avšak jejich použití nezakazovala.
Technické a legislativní rámce odvodu spalin fasádou
2) Čl. 10.1.1 - požadavek na dodržení koncentrace NOx platí obecně pro všechny kotle v provedení C, bez ohledu na to, zda je odkouření vyvedeno nad střechu, nebo do fasády. 7.8.23 / dotaz č. asi dne 11.10.2021 jsem vznesl níže uvedený dotaz na APOKS přes tuto aplikaci. Chtěl bych se, prosím, zeptat, jestli se od této doby změnila nějak legislativa nebo podmínky pro vývod spalin plynového standardního či kondenzačního kotle skz zeď, jestliže přímo nad tímto vývodem ve vzdálenosti asi 2m metrů máme okno do bytu.
Obrázkově se popisuje, že vyústění spalin venkovní stěnou do volného ovzduší lze použít jen v technicky odůvodněných případech a při dodržení normovaných hodnot. Z hlediska legislativy platí vyhláška č. 268/2009 Sb. a ČSN 73 4201. V textu se uvádí i soulad s vyhláškami a zákony o ochraně ovzduší a o safe provozu kotlů.
V praktických krocích je doporučeno řešit vyústění fasádou jen s technickým odůvodněním, vyznačením ochranného pásma a vypracováním projektové dokumentace. Před uvedením do provozu musí projít revizí spalinová cesta. V rekonstrukcích lze zvažovat i možnost podzemních šachet a dalších technických řešení s ohledem na ochranné pásmo a vzdálenosti od oken a balkonů.
Shrnutí klíčových pravidel pro vyústění spalin fasádou
- Není možné volně vyústit spaliny fasádou bez technického odůvodnění a bez dodržení ochranného pásma.
- Maximální výkony a třídy NOx jsou limitované a závisí na provedení spotřebiče a konkrétním řešení.
- Vyústění stěnou fasády vyžaduje projektovou dokumentaci s vyznačením ochranného pásma a sousedních objektů.
- Ochranné pásmo a vzdálenosti od oken, balkonů a otvorů jsou pevně stanoveny pro jednotlivé kW a provozní podmínky.
- V případě technicky odůvodněného řešení lze odvod spalin přes fasádu realizovat jen podle platných norem a vyhlášek.
Praktické scénáře a doporučené postupy
V částích rekonstrukcí a novostaveb existují dva základní scénáře: NOVOSTAVBA a REKONSTRUKCE. U NOVOSTAVBY se vyvozuje vývod spalin přímo v projektové dokumentaci a vyznačuje ochranné pásmo; po odsouhlasení projektové dokumentace lze provedení realizovat. Před zprovozněním spotřebiče musí být zpracována revizní zpráva spalinové cesty. U REKONSTRUKCE je doporučeno vypracovat jednoduchý nákres a získat souhlas místního stavebního úřadu, který může vyžadovat doplnění nebo upřesnění, ale není to vždy nutné. Později následuje samotná realizace a opět revizní zpráva.
Pokud se jedná o starší budovy, je důležité zvažovat i možnosti finančních podpor, např. Kotlíkové dotace při výměně kotlů. V rámci cílové regulace je třeba sledovat platné zákony, vyhlášky a normy a konzultovat s odborníky z oboru vzduchotechniky a stavebního inženýrství.
