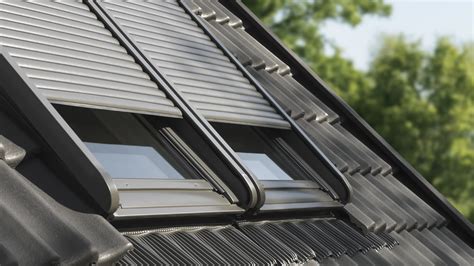

Střešní okno VELUX můžete nainstalovat do téměř libovolné střešní krytiny pomocí originálních lemování. Naše lemování jsou navržena podle specifické velikosti střešních oken a jejich tvaru, aby bylo možné zajistit perfektní vodotěsné napojení. Pomocí lemování lze také zkombinovat více střešních oken.
Rozsah lemování a jejich účel
Zvolte variantu lemování se zateplovací sadou BDX a manžetou z hydroizolační fólie BFX, která zaručí bezproblémovou instalaci a prodlouží záruku na 10 let.
Zapuštěné lemování nabízí elegantní vzhled, protože střešní okno je usazeno hlouběji do střešní konstrukce (viz obrázek výše). Vybírejte ze široké nabídky lemování pro všechny typy střešních krytin.
Zapuštěné lemování pro montáž střešního okna do profilované střešní krytiny, výška profilu max. poznámka. Zapuštěné lemování pro montáž střešního okna do ploché střešní krytiny, výška profilu max. Lemování pro montáž střešního okna do profilované krytiny, výška profilu max. Lemování pro montáž střešního okna do ploché krytiny, výška profilu max. Lemování pro montáž střešního okna do moderní ploché střešní krytiny, výška profilu max.
* Varianta lemování EK* je určena pro kombinace střešních oken. Montážní sada zaručuje účinnou izolaci kolem střešního okna a prodlužuje záruku na 10 let. Zateplovací rám s flexibilní pěnou pro utěsnění a bezpečné osazení do střešní konstrukce. Lemování EDJ/EDN/EDW/EDS/EDQ/EDT 2000 obsahují sadu BDX již v balení. Plisovaný materiál zaručuje flexibilní a neprodyšné napojení na hydroizolační fólii ve střeše. Kompletní manžeta z parotěsné folie, plně svařovaná ve všech rozích, zabraňuje kondenzaci ve střešní konstrukci. Velux standardně poskytuje pětiletou záruku na střešní okna.
Instalační systém a postupy
Každá instalace střechy vyžaduje zručnost a zkušenosti a také správné nástroje a materiály. Systém instalačních řešení VELUX byl navržen a optimalizován tak, aby podporoval postup instalace. Použitím kompletního systému montážních výrobků VELUX můžeš dosáhnout nejlepších možných výsledků. Přesně odpovídají rozměrům oken a dokonale se spojují se střešní krytinou.
Plisovaná hydroizolační sada (typ BFX) vytváří spojení mezi střešním oknem a podkladovou fólií, které zabraňuje zatékání a pronikání vody. Dodává se s nastavitelným odvodňovacím žlábkem, který odvádí vodu od horní části střešního okna. Zateplovací rám (typ BDX) s tvrdou a pružnou pěnou pro pevné a bezpečné uchycení ke střešní konstrukci. Ostění do prefabrikovaných zárubní ve stěnách a vodorovná ostění kolem oken (typ LSB/LSC/LSD) umožňující snadné dokončení. Naše sady lemování obsahují vše, co potřebuješ pro co nejlepší výsledek instalace.
Instalační sady a jejich varianty
Instalační sada Basic obsahuje lemování a hydroizolační sadu BFX, která chrání před všemi povětrnostními vlivy. Pokud potřebuješ přidanou izolaci, zvol instalační sadu Energy, která navíc obsahuje zateplovací sadu BDX. Zapuštěné lemování poskytuje elegantní a úhledný vzhled, protože střešní okno je instalováno o 40 mm hlouběji do střešní konstrukce.
Pro krytiny s vysokým profilem, výška profilu 1,5-12 cm. Pro krytiny s nízkým profilem, výška profilu 1,5-4,5 cm. Pro moderní ploché střešní krytiny s výškou profilu 1,5-4 cm. Pro plechové panely systém "Click". Pro krytiny se středně vysokým profilem, výška profilu 1,5-9 cm. Pro ploché šindele a břidlici s výškou profilu 1,6 cm (2×0,8 cm). Samostatná instalace: EWPro krytiny se středně vysokým profilem, výška profilu 1,5-12 cm. Instalace v sestavách: ELX Kompatibilní se všemi typy lemování pro instalaci v sestavách, jako jsou např. Speciálně navržený systém lemování dokonale spojuje střešní okna VELUX se střešními solárními panely od různých výrobců.
Naše řešení zajistí, že vaše střešní okno dokonale zapadne do rozložení solárních panelů a snadno se bezpečně a bezproblémově integruje. Zateplovací sada BDX izoluje prostor okolo rámu okna, přispívá ke snížení tepelných ztrát a tepelných mostů. Hydroizolační sada BFX vytváří spojení mezi střešním oknem a podkladovou fólií, které zabraňuje zatékání a pronikání vody. Součástí hydroizolační sady BFX je i nastavitlený a samonosný odvodňovací žlábek. Pro parotěsnou a vzduchotěsnou instalaci, která zabraňuje kondenzaci vodní páry ve střešní konstrukci, použijte parotěsnou fólii VELUX BBX.
Pokud chcete hotové řešení pro dokončení interiéru v místnosti, ostění VELUX se snadno instaluje a není třeba jej dodatečně natírat. Ostění VELUX jsou vyrobena z odolného PVC materiálu, jsou voděodolná a bezúdržbová a dokonale se hodí ke střešnímu oknu. Systém se skládá ze 7 prvků, ze kterých si snadno vytvoříš požadovanou kombinaci. Naše inovativní a patentované řešení dělá instalaci sestav střešních oken ještě jednodušší.
Detaily montáže a praktičné tipy
Středový žlábek lze nastavit pro rámové vzdálenosti od 100 do 160 mm (vzdálenost M), takže bude vždycky odpovídat skutečné vzdálenosti krokví. Nastavitelný středový žlábek VELUX je součástí instalačního řešení VELUX Energy. Před montáží okna je nutné mít již připravený otvor v konstrukci střechy s ohledem na velikost okna i zateplovací sady. Tesař zajistí posunutí nebo výměnu trámů v místě instalace okna a statické zabezpečení okolních trámů. Po vyříznutí otvoru je dobré laťování zespodu spojit ještě příčnou latí - tedy vytvořit tzv. rámeček.
Hydroizolační fólii rozřízneme ve tvaru psaníčka křížem našikmo. Následně se fólie ohne přes laťování po obvodu montážního otvoru směrem ven a předepsaným způsobem přisponkuje k latím a kontralatím. Krabice VELUX se rozbaluje bez použití nářadí, aby nedošlo k poškození okna. Střešní okno se položí na zem do vodorovné polohy na zadní stranu a krabice se otevře dvěma prsty v místě připravené perforace. Po vyjmutí z krabice se okno zvedne do svislé polohy a přetočí se obě pohyblivá křídla.
Po dokončení spodní části oplechování montujeme boční a horní část lemování a doplňkové lišty. Při montáži oplechování není třeba používat nářadí ani šrouby. Oplechování bočního rámu i hlavního rámu se pouze zacvakne. Krytinu na bocích doložíme k drážce bočního lemování (vzdálenost 30-60 mm). Na závěr se doloží krytina nad okno, kde by měla končit 60-150 mm nad oknem. Aby byla tato hodnota dodržena, je třeba případně upravit krytinu (zkrátit).
Po osazení okna následuje montáž ostění, nejčastěji sádrokartonového. Nejprve se předepsaným postupem vytvoří rám, tj. nosná konstrukce pro sádrokarton, případně jiný finální materiál ostění. Tento rám musí zohledňovat dostatečnou tepelnou izolaci, 6 až 8 cm kolmý náběh na okno i potřebu správného „omývání“ teplým vzduchem. Nejčastější chybou bývá nedostatečná velikost otvoru na výšku - je nutné brát ohled nejen na čistou výšku okna, ale počítat také s ostěním a jeho náběhem.
Hydroizolační fólii rozřízneme ve tvaru psaníčka, ohneme přes laťování po obvodu montážního otvoru a přisponkujeme. Připravíme si rám okna - vyjmeme otvíravá křídla oken a najdeme v balení, v samostatné krabici, montážní úhelníky (balení je navíc vybaveno středovými úhelníky). BDX Izolační rám se osadí na podpůrné latě do připraveného otvoru ve střešní konstrukci. Do zateplovacího límce BDX usadíme rám střešního okna s namontovanými montážními úhelníky. V každém rohu rám stabilizujeme vruty a šroubky, přilepíme přes něj hydroizolační fólie BFX a přetáhneme ji přes laťování do sousedního pole.
Po usazení rámu je nutné nasadit zpět křídla a zkusit každé křídlo otevřít a zavřít, několikrát po sobě, abychom ověřili, zda křídla nejsou zkřížená, dobře sedí a je stejná mezera mezi rámem a křídlem ve všech místech. Žlábek složíme na celou délku a položíme přes kontralatě, které dle potřeby montážního návodu prořízneme. Po odstranění kousků proříznuté kontralatě přiložíme žlábek na fólii a prořízneme na úroveň poslední kontralatě. Uděláme mírný řez nahoru a lištu vložíme tak, aby vrchní část fólie ústila do žlábku. Doskládáme střešní krytinu pod střešním oknem.
Vizuální součástí a shrnutí
Spodní díl lemování se tvaruje dle střešní krytiny - u střešní krytiny s vysokou vlnou je třeba s ohledem na tvarování lemování horní části oblouků seříznout kotoučem, tzv. srazit hranu, a to přibližně 5 cm od vrchní části tašky dolů. Pro VELUX použijeme lemování EDWS, jehož součástí je nejen zateplovací rám, plisovaná manžeta a drenážní žlábek BDX, ale také manžeta z parotěsné fólie BBX. Montáž lemování EDWS začínáme spodním dílem. Ze spodní části pevného segmentu okna, tj. nepohyblivého křídla, odstraníme krycí plech. Po vyhotovení a ukotvení spodního dílu lemování vracíme krycí plech na pevný segment okna. Po dokončení spodní části oplechování montujeme boční a horní část lemování a doplňkové lišty. Při montáži oplechování není třeba používat nářadí ani šrouby. Oplechování bočního rámu i hlavního rámu se pouze zacvakne. Krytinu na bocích doložíme k drážce bočního lemování (vzdálenost 30-60 mm). Na závěr se doloží krytina nad okno, kde by měla končit 60-150 mm nad oknem. Aby byla tato hodnota dodržena, je třeba případně upravit krytinu (zkrátit).
Montáž ostění je nejčastěji sádrokartonové - nejprve vytvoříme rám pro nosnou konstrukci ostění a zohledníme tepelnou izolaci a proudění vzduchu. Spodní část ostění od náběhu musí být orientována kolmo k podlaze, horní část od zmíněného náběhu pak rovnoběžně s podlahou.
