Chromované mosazné tvarovky jsou určeny pro spojování trubek a napojování zařízení, přístrojů a armatur v systémech vody, topení, plynu a solárních rozvodů. Většinou jsou použity na místech kde jsou instalace viditelné a běžné mosazné fitinky by kazily celkový dojem.
Materiál a povrchová úprava mosazných fitinek
Materiál: Fitinky z mosazi jsou vyrobeny ze slitiny mědi a zinku v určitém poměru s přídavkem dalších materiálů například olova pro lepší obrobitelnost. Materiál pro vodařské tvarovky a armatury má většinou označení MS58 nebo CW614N (Cu Zn39Pb3), další variantou slitiny je CW617N (Cu Zn40Pb2). Následně jsou fitinky pochromovány.
Výhodou použití mosazného materiálu pro výrobu tvarovek a armatur pro vodoinstalační materiál je jeho dobrá obrobitelnost, odolnost proti korozi a dobrá vodivost. Další výhodou mosazného materiálu je možnost spojování pájením, pro tento účel jsou určeny pájecí kulové kohouty - ventily nebo pájecí šroubení a další.
Povrch mosazných fitinek může být dál upravován pokovením a to chromováním, niklováním nebo se upravuje leštěním, lakováním nebo patinováním. Slitiny mědi jsou známé i jako silné biostatikum proti řadě patogenních organismů, mají tedy velice dobrý vliv na kvalitu pitné vody.
Závity, velikosti a jejich označení
Závity na tvarovkách: Armatury jsou opatřeny závitem označovaným jako trubkový (nazývaným také závit G) vrcholový úhel závitů je 55°, pro označení velikosti (dimenze) závitů se používají palce (coul). Závity mohou být buď vnější nebo vnitřní, označované také zkratkami Š jako šroub nebo M jako matka nebo také z italštiny F jako vnitřní nebo M jako vnější.
Velikost - dimenze: Většina tvarovek je vyráběna v několika velikostních variantách označovaných jako dimenze, nejběžnější rozměry jsou: 1/8" ; 1/4" ; 3/8" ; 1/2" ; 3/4" ; 1" ; 5/4" ; 6/4" ; 2" ; 2,5" ; 3" ; 4".

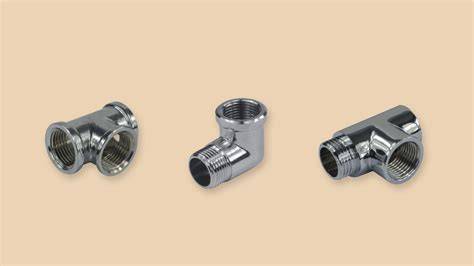

Druhy fitinek a jejich využití
VSUVKA - označovaná též jako spojka, nipl nebo dvojnipl. slouží ke spojování jednotlivých tvarovek. má vnější závity uprostřed oddělené šestihranem. spojka se závitem po celé délce se označuje jako jednoznačná.
KOLENO - kolínko, oblouk. v mosazném provedení je nejběžnější úhel kolena 90°. provedení závitů může FF , MF nebo MM. využívá se ke změně směru vedení trubky.
TKUS - T kus, rozbočka, odbočka, rozdělovač. slouží k rozdělení vedení rozvodu na více částí. směr odbočky je v 90°. závity mohou být vnitřní nebo vnější. provedení může být i redukované.
Speciální pokyny a montáž
POZOR!!!!! Při montáži mosazných fitinek používejte výhradně teflonovou pásku, нит nebo lepidlo na závity. NEPOUŽÍVEJTE KOUDEL (KONOPÍ) !!!! Při použití koudele může dojít buď již při montáži nebo později k poškození tvarovky.
Typy a rozsah nabídky
Chromované mosazné tvarovky jsou určeny pro spojování trubek a napojování zařízení, přístrojů a armatur v systémech vody, topení, plynu a solárních rozvodů. Zvláště často jsou používány na viditelných místech, kde klasické mosazné fitinky by narušily vzhled instalace.
Mezi běžné díly patří: vsuvky (dvojnipl), kolena, T-kusy a závitová kolena z tvrdého PVC pro spojování trubek a armatur z PVC nebo pro připojení čerpadel. Upozornění pro montáž a volbu materiálu platí obdobně i pro mosazné varianty komponentů.
Pájecí tvarovka pro chromované trubky | zasouvací tvarovka pro chromované trubky
Přehled komponent a jejich použití
Chromované mosazné tvarovky jsou určeny pro spoje závitových trubek a armatur ve stavbách. Víčko chromované 3/8" a 1/2" se používá k zaslepení závitových trubek a armatur ve stavbách. Podobně 3/4" provedení pro zaslepení. Zátky a nátrubky chromované 3/8", 1/2" a 3/4" se používají ke spojování závitových trubek a armatur ve stavbách. Kolena chromovaná ŠM a MM, T-kusy a další varianty pokrývají široký rozsah sad pro montáž a údržbu.
