V následujícím článku jsme připravili rozsáhlou rešerši na téma rozvodů vody v rodinném domě. Rozvody vody jsou částí stavby, kterou bychom neměli podcenit. Měla by být v souladu s platnými normami a technologickými postupy doporučenými výrobci. Špatná instalace může být příčinou mnoha problémů od kondenzaci vody až po havárii rozvodů, při které mohou vzniknout desetitisícové škody na majetku, které nemusí pojišťovna proplatit, byla-li voda vedena svépomocí špatně.
Následuje detailní popis jednotlivých možností a postupů pro výběr materiálu, jejich instalaci a zajištění provozní spolehlivosti.
Volba materiálu pro rozvody vody: PPR, PEX a moderní PE-Xa
Mezi nejčastější potrubí prodávané v Česku patří PPR (potrubí z polypropylenu). Je nejlevnější, dodávají se levné spoje. Tyto spoje se navzájem svařují speciálními svářečkami, ktorou si v případě vedení vody v PPR musíte půjčit (v půjčovně či přímo u výrobce PPR potrubí) a naučit se s ní zacházet. Druhou variantou je PEX (potrubí ze síťovaného polyetylenu), který se na rozdíl od PPR nemusí svářet, postačí nůžky na PEX nebo řezáček na měď. PEX je taktéž relativně levný, dodávané spoje jsou ale poněkud dražší. Do porovnání cen PPR a PEX je potřeba zahrnout výdaje na zapůjčení svářečky PPR, dobu s ní strávenou a rychlost pokládky PPR. PEX je sice dražší než PPR, ušetříme při něm ale čas a náklady na půjčení svářečky PPR.
Na trhu se nedávno objevil systém PE-Xa, který umožňuje spojování trubek roztažením jedné trubky, která se posléze navlékne na druhou pomocí jednoduchého ručního přístroje. Po vychladnutí se spoj zacelí a odolává tlakům i teplotám.

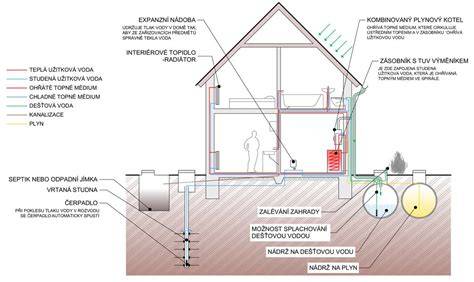

Když už máme vybraný materiál potrubí, musíme svědomitě rozmyslet, kudy budeme rozvody vody vést. Z projektové dokumentace by měla jasně vyplývat přesná poloha zařizovacích předmětů, které potřebují ke své činnosti vodu (WC, bidetová sprška, umyvadla, vana, sprcha, pračka, v kuchyni především myčka a dřez).
Umístění rozvodů: předstěna, v zdech nebo v podlaze
V předstěnáchJedno z nejpohodlnějších a nejefektivnějších umístění je vedení v předstěně, zvláště u staveb z keramických tvárnic. Jednotlivé bloky zůstanou neporušeny, před ně se umístí vodovodní potrubí (také elektroinstalace, plynové potrubí a především splašková kanalizace), všechny rozvody se poté zakryjí např. sádrokartonem. Při jakékoliv poruše stačí odkrýt předstěnu a lze do rozvodu vody zasáhnout bez vytloukání omítky apod.
Ve zdechČastým řešením je vysekávání drážek do stěn, kterými se poté potrubí vede. Je to časté a pohodlné, má to ale některá úskalí. Plastové potrubí se izoluje (viz dále). S izolací má podstatně větší průřez a vysekání hlubší drážky může nepříznivě ovlivnit statiku stěny. Rovněž ztenčíme tloušťku stěny v místě vedení, což může nepříznivě ovlivnit akustiku a tepelně technické vlastnosti stěny. Pokud bychom uložili do zdiva potrubí bez izolace, umožňujeme odtok tepla z teplovodního potrubí a kondenzaci (a následně vlhnutí a plísně) na potrubí se studenou vodou. Při poruše musíte porušit omítku a potrubí vysekat.
Podobně problematické je vedení v podlaze. Běžně se vede vodovodní potrubí ve vrstvě kročejové izolace (30 mm u lehkých plovoucích podlah, 50 mm u těžkých). Izolované potrubí má někdy větší průřez, než je výška izolace podlahy, poté vodovodní potrubí v podlaze vést nemůžeme. Vodovodní potrubí se dnes zpravidla vždy izoluje, tepelné ztráty se tím sníží až o 60 %. Je třeba vždy dbát na to, aby byla tepelná izolace potrubí nepoškozená. V místě poškození hrozí dilatace potrubí, tepelné ztráty a kondenzace vlhkosti. Izolace také slouží jako ochrana plastového potrubí.
je možné přejít k montáži. Důležité je si vše dobře rozměřit a rozkreslit. Poté nařežte trubky na Vámi potřebné délky. Pokud používáte PPR, nebo jiný svařovací systém, trubky důkladně svařte, pokud používáte jiný systém, důkladně je spojte. Rozhodli-li jste se pro vysekávání do zdiva, zhotovte dosti hluboké drážky, do kterých již izolované trubky zasaďte. Pokud jste zvolili systém předstěn, osaďte trubky na stěny. Zkontrolujte polohy vývodu zařizovacích předmětů a přeměřte současný stav. Poté ukončete koncové části Vašich rozvodů vody ventily.
Tlakové zkoušky, vodoměry a hlavní uzávěry
Dle platné české státní normy je třeba provést před napojením na zdroj vody takzvanou tlakovou zkoušku a konečnou tlakovou zkoušku, aby se ověřilo, zda je vodovodní potrubí schopné přenést požadovaný tlak po delší dobu. Tlaková zkouška se provádí vodou, suchým plynem nebo inertním plynem za 1,5násobného přetlaku. Po dobu 12 hodin nesmí tlak klesnout o více než 20 kPa.
Vodoměrná soustava, neboli hlavní vodoměr, slouží k měření spotřeby vody. Její součástí je i hlavní uzávěr vody. Její vzhled záleží na umístění vzhledem k objektu. Vodoměrná soustava uvnitř objektu se umisťuje max. 2 m za obvodovou zdí na stěně, v šachtě či výklenku, s tím, že vodoměr musí být přístupný kvůli odečtu.
Dodavatelé a zdroje vody
V místě, kde dům stavíme, může být městský vodovod. V tomto případě stačí vybudovat přípojku a máme dodávku vody do našeho domu vyřešenou. Jestliže městský vodovod není, nebo jsme se rozhodli pro zásobování vody z vlastních zdrojů, bude nutno vybudovat vodní hospodářství. V tomto případě nám projektant zdravotechnických zařízení dodá veškerou projektovou dokumentaci. Zdrojem vody bude studna. K žádosti o stavební povolení musí být také projekt studny. Stavební úřad se v tomto případě k takovému budování studny vyjadřuje. Studna může být vrtaná, nebo kopaná. Pořízení studny a celého vlastního vodního hospodářství je nákladné, proto je důležité projekt konzultovat s jednou, či více dodavatelskými firmami, které se zabývají kopanými, či vrtanými studnami. Je vhodné si nechat zjistit z vrtu kvalitu vaší vody.
Jak zajistit kvalitu vody a minimalizovat rizika
Měla by to být jedině pitná, hygienicky a zdravotně nezávadná, ničím neznečištěná, kvalitní voda. Zdroje pitné vody jsou pravidelně přísně kontrolovány a chráněny. Dodavatelé vody, provozovatelé vodovodních sítí garantují kvalitu pitné vody až po váš vodoměr. Pokud z kohoutku teče voda, která není čistá, problém je obvykle mezi vodoměrem a kohoutkem. Nejen stará, přesluhující, ale i znečištěná a nekvalitní vodovodní potrubí a rozvody jsou nejčastějšími příčinami znehodnocení kvality vody. Co s tím?
Moderní doplňky a praktické tipy
Například chytrý detektor úniku vody v systému, který hlídá nepatřičný únik v celém rozvodu, ideálně ovládaný dálkově. Ačkoliv je to očividně užitečné, hlavní důraz je na kvalitní materiály a správnou instalaci. Pro Vás jsme napsali knihu, kterou si můžete objednat zde.
Vhodné je i zvážit možnosti moderních systémů a postupů, které snižují rizika a zvyšují efektivitu provozu. Jednotlivé části rozvodů je vhodné plánovat s ohledem na budoucnost, a to jak z hlediska údržby, tak i případné rekonstrukce.
Úvod do systémů zásobování vodou
Bezpečné ukončení a tlakování systému
Všechny otevřené konce utěsněte, napojte tlakovou pumpu a natlakujte systém podle předpisů - obvykle na 1,5násobek provozního tlaku. Po dobu 12 hodin nesmí tlak klesnout o více než 20 kPa. Pak jen pozorujte manometr. Pokud tlak klesá, máte někde netěsnost. Chybu najděte a opravte. Pečlivá tlaková zkouška vám ušetří pozdějšího vytopení. O tlakové zkoušce udělejte zápis. Gratuluji! Právě jste dokončili rozvody vody svépomocí.
Rozvody vody a topení jsou zásadní pro každou dobře fungující budovu. Veškerý vodoinstalační materiál nakoupíte na jednom místě ve Stavebninách DEK. Položte základ sítě, ve které bude proudit studená a teplá voda. Nabízíme vodovodní trubky různých materiálů a průměrů, včetně PE potrubí (polyethylenové trubky pro venkovní rozvody a napojení) a PPR trubky a tvarovky. Vodoměry a další armatury vodovodní přípojky nainstalujte do vodoměrné šachty. Vyberte si doplňky a příslušenství, těsnění, revizní dvířka. K systému rozvodu vody můžete připojit i alternativní zdroje.
Inner text k měděným rozvodům pro pitnou vodu a jejich výhody i legislativní úpravy je uveden výše. Po zahájení provozu nového vodovodu, prováděného měděnými trubkami lze očekávat, že se obsah mědi v pitné vodě přiblíží k horní hranici povolené normou. Měděné trubky pro pitnou vodu výrobní dle ČSN EN 1057 nabízejí vysokou pevnost, kvalitní vnitřní povrch a snadnou zpracovatelnost.
Nad rámec samotné instalace stojí důraz na správné plánování, izolaci, a pravidelné kontroly. Kvalitní rozvody vody nejsou jen o materiálech, ale i o tom, jak se systém udržuje a jaké doplňky zvolíte pro prevenci poruch.
