Ocelové nosníky a jejich použití ve stavebnictví tvoří základní téma článku o podhledech a nosných konstrukcích. V následujícím textu najdete komplexní přehled o rozměrech, typech a uplatnění nosníků včetně specifických konstrukčních detailů podhledů a srovnání válcované oceli s alternativními řešeními.
Ocelové nosníky ve stavebnictví: základní přehled
Ocelové nosníky I mají ve stavebnictví široké spektrum využití. Jedná se prakticky o jeden ze základních prvků všech staveb s ocelovou konstrukcí. Nosníků je mnoho druhů (rozměrů) a setkáváme se s nim...
Ocelové nosníky I mají ve stavebnictví široké spektrum využití. Jedná se prakticky o jeden ze základních prvků všech staveb s ocelovou konstrukcí. Nosníků je mnoho druhů (rozměrů) a setkáváme se s nim...
Různé druhy nosníků a jejich charakteristiky
Ocelové nosníky U mají ve stavebnictví široké spektrum využití. Jedná se prakticky o jeden ze základních prvků všech staveb s ocelovou konstrukcí. Nosníků je mnoho druhů (rozměrů) a setkáváme se s nim...
Ocelové nosníky U mají ve stavebnictví široké spektrum využití. Jedná se prakticky o jeden ze základních prvků všech staveb s ocelovou konstrukcí. Nosníků je mnoho druhů (rozměrů) a setkáváme se s nim...
Podhledy a jejich nosná konstrukce
Nosná konstrukce podhledu je vytvořena z obvodových profilů R-UD a z nosného roštu z profilů R-CD, popř. Obvodové profily podhledu - profily R-UD - je nutno v případě požadavku na zlepšení zvukoizolačních vlastností konstrukce opatřit samolepicím napojovacím těsněním Rigips; následně se připevní k návazným vertikálním konstrukcím pomocí plastových natloukacích hmoždinek, popř. pomocí jiných vhodných připevňovacích prostředků podle druhu obvodových konstrukcí.
Montážní profily R-CD jsou připevněny k nosnému stropu prostřednictvím přímých závěsů nebo stavěcích třmenů. Spoj „profil - závěs“ je proveden dvojicí šroubů do plechu LB (typ 421) - 2 ks/1 závěs. Spoj „závěs - nosný strop“ lze provést buď jednou ocelovou hmoždinkou, např. Nosné profily R-CD jsou připevněny k nosnému stropu prostřednictvím závěsů a táhla - drátu s okem; pro větší svěšení lze dráty nastavit dvojitou pérovou spojkou.
Specifické podmínky pro kotvení a upevnění

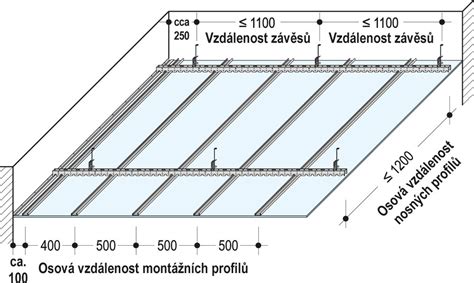

Pro nosné kotvení podhledů k nosnému stropu není dovoleno používat plastové natloukací hmoždinky. V případě jiných stropů je třeba zajistit kotvení závěsů jinými vhodnými upevňovacími prostředky. Rozměříme polohu přímých závěsů. Přímé závěsy rozmístíme tak, aby jejich rozteč ve směru montážních R-CD profilů byla max. 1 200 mm a rozteč v kolmém směru na montážní profily byla max. 500 mm.
Válcované nosníky vs. SIN nosník: srovnání a výhody
Ocelový nosník je materiál, který známe už více než 100 let. Výborné vlastnosti oceli se nejprve prokázaly při stavbě mostů a následně také při stavbě budov. SIN nosník představuje alternativu, která spojuje výhody válcované oceli a příhradové konstrukce. Tento nosník má vlnitou profilaci stojiny, která dovoluje jeho menší celkovou výšku, ale zároveň zachování vysoké únosnosti. V porovnání s válcovanými nosníky je tak lehčí, umožňuje dosahovat větších rozponů a navíc šetří množství použitého materiálu.
SIN nosníky jsou vyráběné v plně automatizovaném procesu, na míru každé stavby. Tento systém nemá žádné typizované rozměry. Výška stojiny i tloušťka profilů jsou vždy přizpůsobeny konkrétnímu záměru a funkci budovy. Maximální rozpětí dosahuje 36 m a maximální výška až 1500 mm. Kromě technických vlastností SIN nosník i dobře vypadá. Nechte si doporučit vhodné řešení pro svou stavbu a zdarma vypracovat návrh. Pro prvotní představu celkové stavby stačí dodat jednoduchý nákres.
Nápady pro praktické použití a návrh
U prvotní představy stačí dodat jednoduchý nákres. Pro realizaci je možné zvolit SIN nosník pro větší rozpětí a úsporu materiálu, případně kombinaci s válcovanými nosníky dle konkrétního návrhu. Při návrhu je důležité zohlednit požadavky na únosnost, výšku nosníku a kompatibilitu s podlahovými či stropními konstrukcemi.
Ocelové Ičko - nosník - traverza IPE 330
Technické a praktické poznámky k montáži a únosnosti
Konstrukce suché výstavby Knauf, ať už se jedná o příčky, podhledy, šachtové stěny a předsazené stěny, jsou konstrukcemi staticky nenosnými. To ovšem neznamená, že neunesou dodatečná užitná zatížení. U sádrovláknitých desek Knauf Vidiwall je únosnost opláštění tloušťky 12,5 mm až 22 kg na jeden bod a u cementových desek Aquapanel až 20 kg na jeden bod. Prakticky každou konstrukci suché výstavby lze „vyšlechtit“ pro daný požadavek.
Pro svislé konstrukce suché výstavby jsou směrodatné dimenzační tabulky podle typu opláštění. Tyto tabulky najdete u technických listů systémů suché výstavby Knauf W 11, W 13, W 15 a W 62. Začneme napřed únosností opláštění a následně dimenzováním konzolového zatížení. Do sádrokartonové příčky můžete instalovat zatížení až do 150 kg/bm příčky, avšak musí být uzpůsobena.
Historie a význam ocelových nosníků
Ocelový nosník je materiál, který známe už více než 100 let. S narůstající plochou staveb souvisí i jejich větší hmota, která formuje dnešní odlehčenou formu ocelových konstrukcí. Válcovaná profilová ocel, chcete-li nosník zvaný „íčko“, je materiál, který je relativně snadné vyrobit, a s tím souvisí i jeho nízká cena. SIN nosníky jsou moderní odpovědí na potřebu větších rozpětí při nižší výšce nosníku a nižší spotřebě materiálu.
Pro prvotní představu celkové stavby stačí dodat jednoduchý nákres. SIN nosníky mají maximální rozpětí 36 m a maximální výška až 1500 mm, přičemž jejich výroba je plně automatizovaná a na míru. Tím se zvyšuje flexibilita návrhu a efektivita materiálového využití.
