Asi není pochyb o tom, že ve výstavbě rodinných domů se v současné době velmi často uplatňuje princip bungalovů, tedy přízemních domků se střechou nižšího sklonu. Nejčastěji se jedná o objekty s centrálním obývacím prostorem, na který navazují ložnice, jídelna a koupelna, popřípadě s verandou. I když se oproti původním výhradně dřevěným stavbám vzniklým v USA a Kanadě v našich podmínkách uplatňují i zděné varianty, stále je třeba jejich konstrukce považovat za lehké, vzhledem k řešení střechy.
Lehká střecha a DHV v bungalovech
Přízemní domky s masivním stropem jsou u nás v současné době velkou výjimkou, i když vytvářejí lepší podmínky pro řešení přehřívání interiéru v letním období. Navíc je otázkou, zda se ještě jedná o bungalov. Z konstrukčního hlediska je tedy pro české bungalovy charakteristická především lehká střecha nízkého sklonu, v drtivé většině případů s nosnou konstrukcí z fošnových příhradových vazníků.
Navíc prostory pod lehkou střechou bungalovu, obdobně jako pod klasickým zatepleným krovem, je třeba z pohledu dimenzování DHV považovat za obytný prostor pod střechou. Obzvlášť na bungalovu si tedy nevystačíme s dosud často užívaným řešením, kdy se v první etapě pokládá lehká fólie přímo na krokve nad volným prostorem. Fólie se následně prověsí vlivem vlastní tíhy a povětrnostních podmínek (obr. 1).

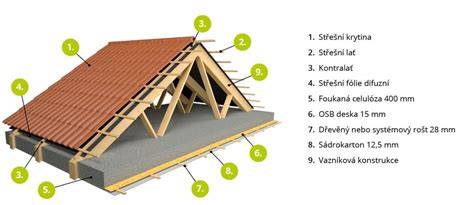

Spolehlivé řešení DHV není jediným přínosem bednění ve střeše bungalovu. Dřevěné bednění se spolupodílí na zavětrování subtilní vazníkové konstrukce, lze jej také považovat za bezpečnostní prvek proti vniknutí do objektu skladbou střechy. Návrh střešní konstrukce bungalovu se také musí vyrovnat s vlhkostním režimem ve střešní dutině. Pravidla pro navrhování a provádění střech označují jako střešní dutinu prostor mezi DHV (popř. krytinou) a tepelněizolačním pláštěm nad interiérem.
Podklad a detaily skladby střechy
Je-li střešní dutina tradiční půdou, spodní plášť je nejčastěji tvořen zatepleným stropem a obsahuje nějakou hydroakumulační vrstvu (škvárový násyp, půdovky, beton, atd.). Pokud na takovou podlahu půdy naprší nebo tam zafouká sníh, který následně roztaje, je velká pravděpodobnost, že o tom uživatelé prostor pod stropem nebudou vědět, protože vodu zachytí hydroakumulační vrstva až do chvíle, kdy se odpaří a vyvětrá. Prostor půdy je obvykle dobře přístupný pro pravidelnou kontrolu stavu krovu a pro případné úpravy režimu větrání (zavírání, otevírání okének).
Také tam lze snadno umístit nádobu na provizorní zachycení pronikající vody porušenou krytinou. V případě bungalovu je střešní dutina umístěna nad lehkým podhledem, parozábranou a tepelnou izolací a shora je ohraničena doplňkovou hydroizolační vrstvou nebo její podkladní konstrukcí. Obvykle jedinou vzduchotěsnicící vrstvou mezi interiérem a střešní dutinou je lehká ve spojích slepovaná fólie, která zároveň plní funkci parotěsnicí.
Vlhkost a větrání DHV
Je tedy velmi pravděpodobné, že do střešní dutiny bungalovu bude pronikat více vlhkosti difuzí nebo prouděním interiérového vzduchu netěsnostmi ve spojích fólie a jejím napojením na navazující konstrukce. Větrání střešní dutiny se musí s touto vlhkostí dobře vypořádat, aby nebyla ohrožena trvanlivost nosné dřevěné konstrukce nebo DHV.
Inspirace a konkrétní řešení
Jednou z inspirací pro vývoj skladby střechy pro bungalov se stala realizace domu v okolí Brna. Návrh a vedení stavby tam pro svého bratra zajišťoval jeden z našich konzultačních techniků, Ing. Jiří Filip, i když projektování „do rodiny“ bývá často riskantním a nevděčným podnikem. Základní představu o konstrukcích domu lze získat ze stavebního řezu v dokumentaci ke stavebnímu povolení (obr. 2).
Preferencí investora bylo použití maloformátové skládané pálené střešní krytiny. S ohledem na sklon vazníkové konstrukce 25 ° a vzhledové preference krytiny, byla zvolena krytina Röben Monza Plus s charakteristickým, tzv. bezpečným, sklonem 22 °. (obr. Obr.).
V souladu s aktuálními Pravidly CKPT, ale zejména v návaznosti na zkušenosti ze staveb, byl jako podklad pro doplňkovou hydroizolační vrstvu navržen dřevěný záklop shora na vazníkové konstrukci. Tuhý podklad je důležitým předpokladem pro těsné provedení spojů DHV. Doplňková hydroizolační vrstva byla navržena a provedena v třídě těsnosti 4 tak, že splňuje doporučení Pravidel CKPT.

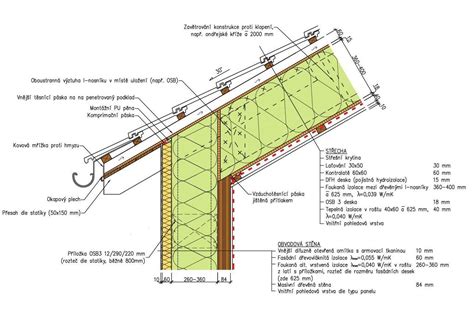

Velká pečlivost byla věnována provedení obvodového přesahu střechy s větrací štěrbinou, aby se vyloučilo ucpání štěrbiny tepelnou izolací. Dále jsou uvedeny detaily jako zateplení pozedního věnce a části přesahu střechy minerální izolací a další infrastruktura skladby.
Geometrie a montáž
Šířka krokví je obvykle podstatně větší, než šířka dolní pásnice vazníků. Kotvení dalších vrstev skladby skrz PIR desky do tohoto subtilního prvku není možné. Řešením je zdola na vazníky přišroubovat kolmý rošt z dřevěných hranolů dostatečných rozměrů, ke kterému lze již následující vrstvy skladby kotvit.

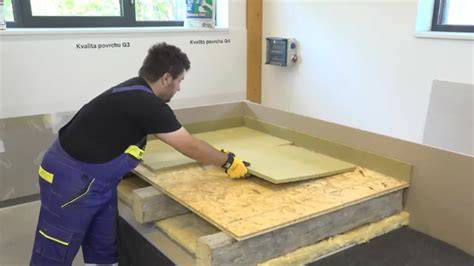

Jednotlivé kroky montáže měkké tepelné izolace mezi vazníky, roštu s vložením minerální tepelné izolace, tuhých desek z PIR a parotěsnicí fólie jsou zachyceny na obrázcích. Rošt pro sádrokartonový podhled a vedení kabelů pod parozábranou jsou zachyceny na obr.
Ve skladbě vytváří souvislý tuhý podklad pro kvalitní provedení parotěsné vrstvy. PIR izolace má vysoké izolační vlastnosti a nízkou součinitel tepelné vodivosti. Především u dobře zateplených objektů často vede použití PIR desek ke snížení konstrukční výšky objektu.
Ekonomika a porovnání variant
Podrobně je uvedena finanční analýza střechy bungalovu včetně odhadu nákladů. Zastavěná plocha domu je cca 190 m2, obvod cca 58 m. Pokud bychom vyzdili 1 řadu zdiva navíc, náklady by včetně omítnutí a zateplení dosáhly cca 33 000 Kč. Při započtení ceny běžné izolace do podhledu, lze dosáhnout cen kolem 50 000 Kč. Závěr je, že použití tepelné izolace na bázi PIR je finančně výhodnější.
Popis dalších skladeb řešení: varianty se zateplením minerální vatou, parozábranou lehkého typu a s opláštěním SDK deskami na SDK roštu; parozábrana pod Sádrokartonem; dvojitý SDK rošt; OSB desky kotvené do dolní pásnice vazníků s tepelnou izolací nad deskami a následným opláštěním sádrokartonem. Každá varianta má své výhody a nevýhody, zejména v souvislosti s vzduchotěsností a parotěsností.
Střešní krytiny a větrání
Podrobný popis volby hydroizolační konstrukce a krytiny upozorňuje na potřebu správně navrženého větrání a průchodů vlhkosti. Při volbě krytiny se preferují velkoformátové skládané střešní krytiny a DB systém s vhodnou separací plechu a podkladu. Pro kondenzace a difuzi je důležité zajištění vzduchotěsnosti a vhodného množství průchodů pro odvádění vody.
Použité materiály a doporučení pro praxi
V textu se zmiňuje použití PIR, OSB desek, Topdek 022 PIR desek, parotěsnicí vrstvy a fólií DEKFOL N AL 170 SPECIAL, KVH hranolů a desek SDK. Zdůrazněna je potřeba mít kvalitní podklad a pevný rošt pro rovnoměrné provedení parotěsně/vzduchotěsnící vrstvy a pro vedení inženýrských sítí.
Závěr k praktické implementaci
U foukaných i stříkaných izolací je důležité opatření spodní tuhé vrstvy pod šikminou střechy a správné provedení parotěsnící vrstvy. Před zahájením zateplování je vhodné konzultovat s autorizovaným projektantem či stavebním dozorem a nepřehánět to s radami z internetových diskuzí. Rozumné je provést rošt a parotěsnící vrstvy tak, aby bylo možné vedení inženýrských sítí a zabudovaných prvků bez poškození parotěsně/vzduchotěsnící vrstvy.
