Rychlé řešení pro příčky. Nenosné překlady PORFIX slouží k překlenutí stavebních otvorů v nenosných příčkách z pórobetonového zdiva. Jsou navržené pro snadnou montáž bez nutnosti podpěr nebo zdlouhavého vyztužování. Díky nízké hmotnosti a přesnému zpracování umožňují plynulé pokračování ve zdění.
Typy překladů PORFIX a jejich složení
Typ I - překlad z pórobetonu, lepený syntetickým lepidlem, zpevněný sklotextilní výztuží z obou stran. Typ II - překlad z pórobetonu s ocelovou výztuží a betonovou zálivkou (min. C16/20), lepený tenkovrstvým lepidlem PORFIX. Překlady dodáváme přes naše obchodní partnery i velkoobchody. Zakoupit je můžete spolu s tvárnicemi, maltou či dalšími produkty PORFIX.
Proč volit PORFIX překlady
Max. POZNÁMKA: Fakturační jednotka je kus. Tato webová stránka používá cookiesNa těchto stránkách fungují cookies, které naše společnosti využívají. Jednotlivé typy cookies a jejich dobu zpracování naleznete popsané níže v tabulce. Zvolte prosím Vámi preferovanou variantu. Pokud byste nás potřebovali ohledně výkonu vašich práv v souvislosti se zpracováním cookies kontaktovat,obraťte se prosím na společnost, jejíž stránky procházíte, nebo na našeho Pověřence pro ochranu osobních údajů.

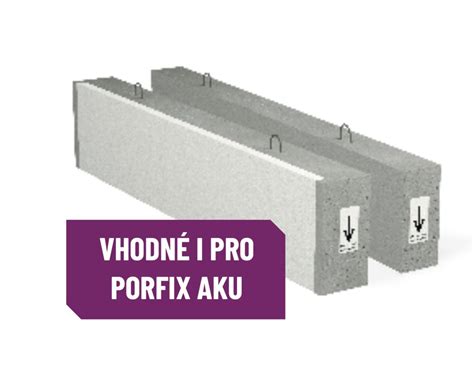

Nosný překlad PORFIX 2700x250x100mm je dalším krokem k tomu, abyste mohli stavět snadno a rychle. Je zhotovený z pórobetonu, ocelové výztuže a betonové zálivky (C20/25). Je určený na překlenutí otvorů v obvodových stěnách i ve středových nosných příčkách. Překlady jsou pro ulehčení manipulace na stavbě vybavené manipulačními oky, která umožňují využití zdvihacího zařízení.
Jednoduchá a rychlá montáž, okamžitá únosnost (bez nutnosti bednění, armování, betonáže a vyzrávání), která umožňuje plynulé pokračování prací bez technologických přestávek. Překlady lze různě kombinovat/skládat a přizpůsobit tak požadavkům stavby. Nosné překlady PORFIX jsou navrženy tak, aby odpovídaly náročným statickým požadavkům moderní výstavby.
Materiály, uložené trvalé i konstrukční detaily
Nosné překlady jsou vyrobeny z betonu C20/25 a ocelové výztuže BSt500 nebo B500. Standardní uložení překladů je 300 mm na pórobeton a 200 mm na vápenopísek, v opodstatněných případech je možné uložení i 150 mm (konzultujte se statikem, nebo technickým poradenstvím PORFIX).
Pro jednoduchou manipulaci na stavbě jsou překlady vybaveny manipulačními oky - snadno je usadíte pomocí běžné zdvihací techniky. Nosné překlady PORFIX dodáváme spolu s ostatními systémovými prvky - tvárnicemi, tenkovrstvou a zakládací maltou.

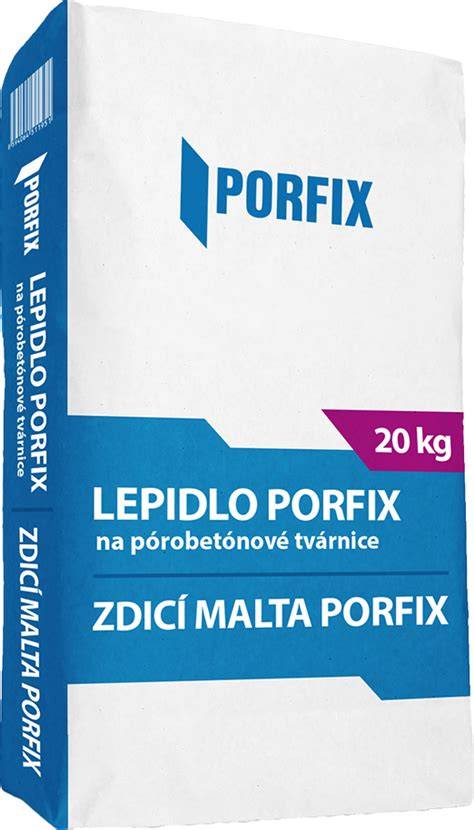

Max. Max. Pro rychlost stavebních prací a kvalitu samotné výstavby je důležité přesné vybetonování základové desky, resp. Základových pásů. Zděte při teplotě ovzduší nad +5°. Na zdění doporučujeme použít zdící maltu PORFIX. Orientační spotřeba zdící malty je 17 kg/m3 zdiva u tvárnic PDK a 20 kd/m3 u hladkých tvárnic.
Postup a doporučené techniky pro instalaci
Suchou směs zdící malty/lepidla na pórobeton PORFIX nasypte do čisté nádoby s vodou (přesné množství vody je uvedené na obale v závislosti na výrobním závodě). Rozmíchejte do homogenní hmoty a zpracujte do 4 hodin. Osaďte rohové tvárnice a následně do vápeno-cementové malty, udělejte výškovou kontrolu nivelačním přístrojem resp. Laserovou vodováhou. Opět překontrolujte délky a úhlopříčky. Pokud při zdění používáte hladké tvárnice, spojujte je i na svislých plochách pomocí zdící malty PORFIX.
Případné menší nerovnosti první řady srovnejte hoblíkem. Po výškovém (provádíme škrabákem na pórobetón) zarovnání a očištění ložné plochy nanášejte zdící maltu PORFIX rovnoměrně po celé ploše na horizontálí i vertikálí spoj (kromě tvárnic PDK) pomocí zubové zednické lžíce. Dbejte na to, aby spáry byly ideáně cca 2 mm. Důležité je správné provázání tvárnic. Pomocí šňůry nebo vodováhy průběžně kontrolujte vodorovnost a svislost stěn.
Nenosné příčky připojte k nosné konstrukci takzvaným trvale pružným spojem. Mezi nenosnou příčkou a nosnou stěnou i stropem nechte mezeru jeden centimetr a vyplňte ji polyuretanovou pěnou. Příčky ukotvujte pomocí ocelového úhelníku.
Při omítání je důležité změřit vlhkost zdiva před omítáním. A pokud je hmotnostní vlhkost vyšší než 20 %, je potřebné počítat s vyššími objemovými změnami, což vyžaduje vyšší flexibilitu omítky, nebo ošetřit celou plochu síťkou. To samé, respektive vzhledem na rozměry, ve zvýšené míře platí i pro venkovní omítání.
Montáž překladů na stavbě a ochranné postupy
Překlady zhotovíte přímo na stavbě tak, že do připravených podepřených U-profilů PORFIX, které jsou navzájem slepené, vložíte výztuž. Pokud jsou U-profily použité jako překlady na vnější nosné stěně budovy, která nebude dodatečně zateplovaná, vložte do U-profilu k vnější straně tepelnou izolaci tloušťky 80 mm (na vnitřních nosných stěnách a vnějších nosných stěnách dodatečně zateplovaných budov není potřeba tepelnou izolaci vkládat).
Po uložení výztuže zabetonujte nosné jádro betonem tř. výztuž - se skládá z hlavní tahové výztuže (navrhuje statik podle zatížení a spojovacího třmínku (E6) jako smykové výztuže). Uložení překladů na zdivo min. Min. Pro zabezpečení správného osazení a polohy překladů je na každém z nich vyznačen směr kladení - šipkou dolů (nosná výztuž dole).
Při překladech délky 1,20 m je možná ruční manipulace. Na manipulaci delších překladů je potřebné zdvihací zařízení. Osazení překladů doporučujeme realizovat do lepidla PORFIX. Překlad složený z jednotlivých nosných překladů je potřeba po jeho vyskládání minimálně na každých 900 mm zabezpečit proti převrhnutí pomocí ocelových spon z hřebínkové oceli o průměru min. 12 mm, nebo svázáním skrz manipulační oka. Body stlačené by měly být výškově ve středu překladu.
Na takto zabezpečený překlad je možné přímo klást stropní nosníky PORFIX s minimálním uložením 150 mm. U dodatečně zateplených budov zateplení samotného překladu není nutné řešit. Pokud budova nebude dodatečně zateplená (při použití tvárnic PORFIX PREMIUM P2 - 400 šířky 375 nebo 500 mm), je nutné zateplení překladu řešit tak, aby úložná plocha stropních nosníků byla na překladech.
Se stropními nosníky a stropními vložkami manipulujeme se zvýšenou opatrností, protože případná poškození mohou mít negativní vliv na statiku stropní konstrukce. Stropní konstrukce můžete ukládat přímo na tvárnice nosných stěn. Stropní nosníky ukládejte ručně anebo pomocí mechanizace, a to v modulu 600 mm, podle výkresu skladby stropu. Uložené stropní nosníky podepřete montážními podpěrami ve vzdálenosti maximálně 1 600 mm tak, aby vzniklo převýšení uprostřed nosníku - dokud se nezačne zdvihat jeden z konců nosníku.
Stabilitu podpůrného systému zabezpečte zavětrováním úhlopříčně na sloupky, přibitím desek ve dvou nerovnoběžných směrech. Podpěry nestavte na zamrznutou zem. Stropní vložky ukládejte na připravené nosníky v kolmém směru až po montáži podpěr. Stropní vložky krajního pole můžete ukládat i jednou stranou na zdivo (min. 20 mm) a druhou stranou na stropní nosník. Po vyarmování zalijte mezery mezi stropními vložkami betonem a zalijte i betovou desku s výškou 50 mm - musí být zalité v jedné vrstvě. Pórobetón vstřebává vlhkost, proto stropní vložky před betonáží navlhčete vodou cca 4-6 l/m2.
Doporučujeme beton třídy min. C20/25. Při převážení betonové směsi po uložených stropních vložkách použijte dřevěné fošny. Při venkovní teplotě +12° až +20° je možné strop zatížit nejdříve 28 dní po jeho zabetonování. Při teplotě nižší jak +12° se doba zrání úměrně prodlouží. Betonáž při teplotách pod +5° nedoporučujeme bez potřebných přísad.
