Tyto vruty jsou oblíbené pro svoji časově nenáročnou a přesnou instalaci, oproti dříve používaným hrotům natloukacím je také nutné zdůraznit lepší instalaci vrutu v podkladovém materiálu. Technologie použití zemních vrutů je velmi mladá a vysoce efektivní. Tyto vruty jsou oblíbené pro svoji časově nenáročnou a přesnou instalaci, oproti dříve používaným hrotům natloukacím je také nutné zdůraznit lepší instalaci vrutu v podkladovém materiálu.
Při montáži dochází ke specifickému udusání okolního podkladového materiálu a závit na dříku hrotu nám výrazně usnadňuje fixaci hrotu v zemině.
Rychlost, spolehlivost a účel použití

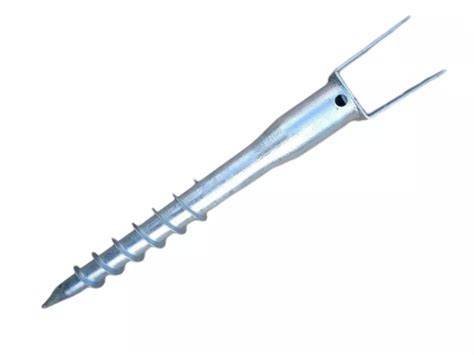

01. 10. BRUFUS s.r.o. Ocelový zemní vrut s U patkou slouží k rychlému a spolehlivému kotvení dřevěných staveb bez nutnosti zdlouhavého betonování. Je ideální volbou pro profesionální řemeslníky i domácí kutily, kterým usnadní zakládání zahradních projektů a drobných staveb.
Hlavní přednosti
- Rychlá a čistá montáž: Zavrtání přímo do zeminy šetří čas a zcela nahrazuje nutnost výkopových prací a čekání na vyzrání betonu.
- Vysoká odolnost: Opatřeno žárovým pozinkováním, které poskytuje spolehlivou ochranu proti korozi a zemní vlhkosti, čímž výrazně prodlužuje životnost kotvení.
- Pevná konstrukce: Masivní U patka tvoří pevnou a nedílnou součást vrutu, což zaručuje vysokou stabilitu celé sestavy.
- Kónický tvar šroubovice: Usnadňuje plynulý průnik do půdy a zajišťuje spolehlivou fixaci v podloží.
- Připraveno k montáži: Patka obsahuje z výroby předvrtané montážní otvory pro snadné a bezpečné připevnění nosného trámu.
Určení a použití pro šířku trámu 100 mm
Tento zemní vrut je speciálně navržen pro kotvení dřevěných hranolů a trámů o šířce 100 mm. Je ideální volbou pro zakládání dřevostaveb, venkovních teras, pergol, verand, přístřešků pro auta nebo dětských hřišť. Instalace se provádí pomocí ruční montážní tyče, instalačního kříže nebo silné elektrické vrtačky s příslušnou redukcí.
Technické parametry a provozní pokyny
- Typ: zemní vrut s U patkou
- Celková délka: 700 mm
- Vnitřní šířka U patky (pro trám): 100 mm
- Průměr těla vrutu: 60 mm
- Délka závitu: 300 mm
- Únosnost při svislém rovnoměrném zatížení: 300 kg
- Montážní otvory (kotvení trámu): 10x kruhový otvor (11 mm)
- Materiál: konstrukční ocel
- Povrchová úprava: žárové pozinkování
Bezpečnost a provozní upozornění
⚠ Upozornění:Před zahájením montáže vždy ověřte typ a složení podloží, zemní vruty nejsou vhodné do skalnatého nebo silně kamenitého terénu.
Vysoká variabilita a srovnání s jinými typy
Univerzální pozinkovaný zemní vrut LEVIOR je efektivní a k přírodě šetrnou alternativou klasických betonových patek.
Celková délka700 mm
Délka bez U patky600 mm
Délka šroubovice300 mm
Max. průměr šroubovice65 mm
Další varianty a rozšířené použití
Extra dlouhý zemní vrut typu U o vnitřní šířce 100 mm a celkové délce 1285 mm je kotevní prvek určený pro hluboké a vysoce stabilní zakládání dřevostaveb bez nutnosti betonování. Tento extra dlouhý zemní vrut typu U 100 x 1285 mm je navržen pro profesionální zakládání dřevostaveb v náročných terénních podmínkách nebo pro konstrukce vyžadující zvýšenou odolnost proti tahu a tlaku. Vrut je konstruován pro trámy a hranoly o jmenovité šířce 100 mm.
Nastavitelné zemní vruty BAYO.S
Praktické tipy pro instalaci a údržbu
Vejde se do patky přesně 100mm trám? Lze vrut použít i do kamenité půdy? Na co si dát pozor před začátkem instalace?
Zemní vrut s patkou tvaru U je nejprodávanější typ zemního vrutu pro pergoly, přístřešky, ploty, terasy, dětská hřiště, zahradní stavby i lečí dřevostavby. Díky kónickému tělu a pravidelnému závitu se zemina při zavrtání zhutní a stlačí v okolí vrutu, což vytváří stabilní základ. Patka ve tvaru U je určená pro bezpečné ukotvení dřevěných trámků z obou stran patky pomocí vrutů, šroubů nebo závitových svorníků. Tento typ zemního vrutu je vhodný pro široké použití kotvení jak svislých tak i vodorovně uložených trámků.
V místě montáže je vhodné zatlouct ocelovou tyč (roxor) a vytvořit tak vodicí otvor - zároveň ověříte, že v zemi není překážka. Pokud je v podloží např. Vrut zašroubujte pomocí montážní tyče do požadované hloubky a průběžně kontrolujte kolmost (např. Dřevěný hranol se vloží do patky vrutu a přišroubuje se pomocí konstrukčních vrutů s talířovou hlavou nebo speciálních vrutů Rapi-tec určených přímo do tesařských kování. Více informací k provedení a technické nákresy zemních vrutů najdete v přiloženém pdf souboru. Nosnost závisí na hloubce zavrtání a typu zeminy. Nejméně vhodná je lehká písčitá a hluboká podmáčená půda. Zavrtání zpravidla nedosahuje nezámrzné hloubky - toto je nutné zohlednit při návrhu stavby. Musím kopat nebo betonovat? Ne. Zemní vrut se zašroubuje přímo do země montážní tyčí - bez výkopu, betonu i technologické přestávky. Jakou délku vrutu mám zvolit? Obecně platí: čím těžší konstrukce a méně únosná zemina, tím delší vrut. Pro běžné pergoly a přístřešky na pevném podloží postačí délka 685 mm. Jakou šířku patky potřebuji? Šířku patky volte podle průřezu dřevěného trámku - nabízíme varianty pro trámky 70 / 80 / 90 / 100 / 120 / 140 mm. Je zemní vrut vhodný pro každý typ půdy? Vrut funguje nejlépe v soudržné zemině (hlína, jíl). Nejméně vhodná je lehká písčitá, nebo hluboká podmáčená půda kde je nosnost výrazně nižší. Vydrží vrut mráz a vlhkost? Ano.
